12 kVA Frequenza di potenza Resistenza alle tensioni Attrezzature di prova per le prove elettriche

Attrezzature di prova di tensione resistente alla frequenza di potenza

1Caratteristiche principali
La serie di trasformatori di prova ad alta tensione CQSB ha le caratteristiche di piccole dimensioni, peso leggero e forte versatilità.In aggiunta alle apparecchiature ampiamente utilizzate in varie camere di prova ad alta tensione (stazioni) di grandi e piccole dimensioniLa console di prova costituisce insieme un dispositivo di prova completo di tensione resistente alla frequenza di potenza.

2- campo di applicazione
eseguire una prova di resistenza alla tensione di corrente alternata per le apparecchiature di funzionamento del sistema di alimentazione, una prova di prestazioni di isolamento per gli strumenti di isolamento e soddisfare i requisiti della prova di resistenza alla tensione della frequenza di alimentazione di 60 kV.Questo set di apparecchiature è utilizzato principalmente per 10kV interruttore resistenza prova di tensioneTest di tensione di riferimento AC per i dispositivi di scarico e di arrestazione dei fulmini e per i trasformatori delle reti di distribuzione rurali.

3- Condizioni d' impiego
1) Altitudine: ≤ 1000 m
2) Temperatura ambientale: -20°C+50°C
3) Umidità relativa dell'aria: ≤ 80%, senza condensazione
4) Resistenza al terremoto: ≤ 8
5) Accelerazione orizzontale a terra 3,0 m/s2, accelerazione verticale a terra 1,5 m/s2
6) La forma d'onda della tensione di alimentazione è un'onda sinusale reale e il tasso di distorsione della forma d'onda è inferiore al 3%
7) Impostare un punto di messa a terra affidabile, resistenza di messa a terra < 0,5Ω
8) Luogo di installazione: interno ed esterno

4. seguire le norme tecniche
GB 50150-2016 Norma di prova di consegna di apparecchiature elettriche
Q/CSG1205019-2018 Regolamento sull'accettazione della consegna delle apparecchiature elettriche
Parte di GB 26861-2011 Norme di lavoro per la sicurezza dell'energia elettrica per il laboratorio ad alta tensione
DL 5009.3-2013 Norme di sicurezza del lavoro per la costruzione di centrali elettriche Parte 3: sottostazione
Trasformatore di prova JB/T9641
Reattore GB10229
GB1094.1 GB1094.5 Trasformatore di potenza
GB/T.311.1 Isolamento e coordinamento delle apparecchiature di trasmissione e trasformazione di energia ad alta tensione
GB/T16927.1 Tecnologia di prova ad alta tensione Parte I Requisiti generali di prova
GB/T16927.2 Tecnologia di prova dell'alta tensione Parte 2 Sistema di misura
GB7328 Misurazione del livello acustico dei trasformatori e dei reattori
Guida di prova del trasformatore di potenza GB/T509
GB4208 livello di protezione degli involucri
GB/T191 Marchio grafico di imballaggio, stoccaggio e trasporto
DL/T 848.2 Condizioni tecniche generali per le apparecchiature di prova ad alta tensione Parte 2: apparecchiature di prova ad alta tensione a frequenza di potenza
GB5273 Termini per trasformatori, apparecchi elettrici ad alta tensione e buste
GB/T11920 Condizioni tecniche generali per i dispositivi di controllo centralizzato delle parti elettriche delle centrali elettriche
IEC60-1 Tecnologia di prova ad alta tensione
DL/T 846.1 Requisiti tecnici generali per le apparecchiature di prova ad alta tensione Parte 1: sistema di misurazione del divisore ad alta tensione

5- La composizione dell' attrezzatura completa

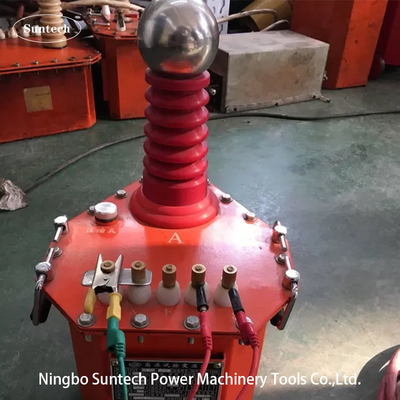

1) Trasformatore di prova CA gonfiabile CQSB ((J)-12kVA/60kV/0,2kV 1 set
2) 1 console (compreso il regolatore di tensione) TC-12kVA/0,22kV
3) Resistenza di limitazione della corrente di protezione BHR- 0.2A/0.6kΩ 1 pc

6. Parametri tecnici generali
1) Capacità nominale: 12 kVA;
2) Fornitura di corrente di lavoro: 220 V;
3) Frequenza di lavoro: 50 Hz;
4) Tensione di uscita nominale: 60 kV (AC);
5) Corrente di uscita nominale: 0,2A
6) Livello di isolamento: mantenere per 10 minuti in stato di zero carico 1,1 volte la tensione nominale, tutte le parti sono normali;
7) Forma d'onda: onda senoide
8) Deformazione della forma d'onda: < 3%
9) Tempo di funzionamento: 5 minuti di lavoro continuo a potenza nominale;
10) Aumento della temperatura: l'aumento della temperatura di ciascun componente in condizioni di funzionamento nominali è ≤ 65K;
11) Stabilità ad alta tensione, piccole fluttuazioni casuali, ≤ 1% quando la tensione dell'alimentazione varia ± 10%
12) Il trasformatore di prova e la console sono strutture separate
13) Durata di vita dell'apparecchiatura: oltre 10 anni;
