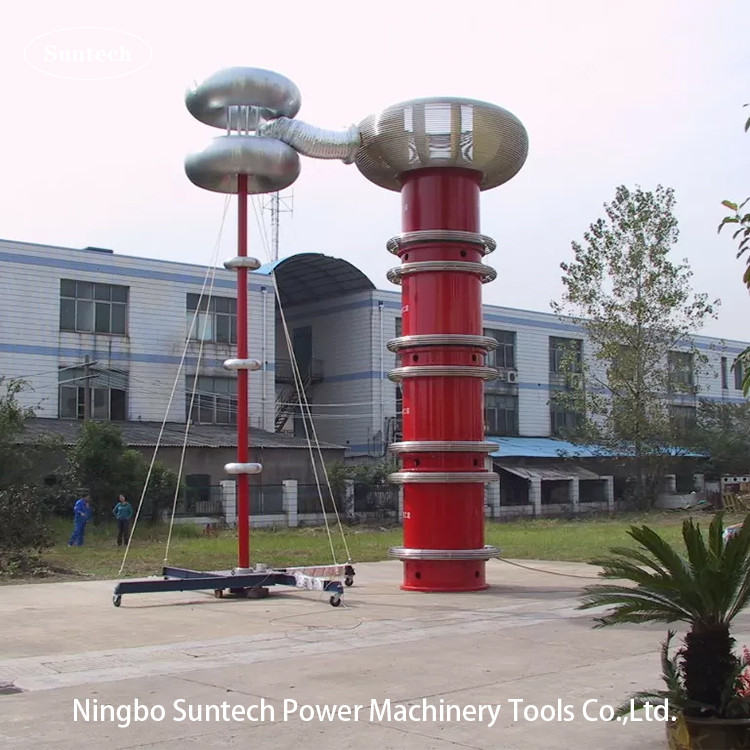

Sistema di prova di risonanza in serie
1. L'apparecchiatura soddisfa i requisiti di prova
In grado di sopportare la prova di tensione AC per apparecchiature primarie con tensione inferiore o uguale a 500 kV, tensione di prova 900 kV, corrente 5A, frequenza di prova 30 ∼ 300 Hz, resistenza alla prova di tensione 60 min
Fornitore di alimentazione a frequenza variabile con ≥ 400 kW senza scarica parziale Fornitore di alimentazione a frequenza variabile, frequenza di prova di frequenza 30~300 Hz
Il trasformatore di eccitazione è dotato di 400 kVA senza trasformatore di eccitazione di scarica parziale,
Compatibile con cavi a sezione trasversale di 110 kV/630 mm2 di lunghezza 2 km, capacità di 0,188 μF/km, capacità non superiore a 0,376 μF, tensione di prova di 128 kV, resistenza al tempo di tensione di 60 min/fase;
Compatibile con cavi a sezione trasversale di 220 kV/630 mm2 di lunghezza 2 km, capacità 0,138 μF/km, capacità non superiore a 0,276 μF, tensione di prova 216 kV, resistenza al tempo di tensione di 60 min/fase;
Compatibile con il trasformatore principale a 110 kV, resistente alla prova di tensione a punto neutro, la capacità massima non supera 0,025 μF, tensione di prova ≤140 kV, resistente al tempo di tensione 1 ′15 min;frequenza di prova 45 ∼ 300 Hz
Compatibile con il trasformatore principale a 220 kV, resistente alla prova di tensione a punto neutro, la capacità massima non supera 0,025 μF, tensione di prova ≤160 kV, resistente al tempo di tensione 1 ′15 min;frequenza di prova 45 ∼ 300 Hz
Compatibile con apparecchiature di sottostazioni a 110 kV: CT, GIS, interruttori, interruttori, buste, ecc., la capacità massima non supera 0,03 μF, la tensione di prova è ≤ 270 kV,e il tempo di resistenza della tensione è 1-15min;
Compatibile con apparecchiature di sottostazioni a 220 kV: CT, GIS, interruttori, interruttori, buste, ecc., la capacità massima non supera 0,03 μF, la tensione di prova è ≤ 495 kV,e il tempo di resistenza della tensione è di 1~15min;
Tabella relativa all'uso dell'apparecchiatura durante la prova
| Oggetto di prova della combinazione di apparecchiature |
1500 kVA/300 kV/5A/200H
Reactor tre sezioni
|
Selezione dell'uscita del trasformatore di eccitazione
|
|
AC resistenza alla tensione di prova di 500kV e sotto attrezzature di sottostazione, ecc., la tensione di prova è 900kV
|
Capacità non superiore a 0,03 μF
|
Utilizzare tre reattori in serie
|
35 kV |
|
Cavo 110 kV/630 mm2 2 km, tensione di prova 128 kV
|
0.376μF
|
Utilizzare tre reattori in parallelo
|
5 kV |
|
Cavo 220 kV/630 mm2 2 km, tensione di prova 216 kV
|
0.276μF |
Utilizzare tre reattori in parallelo
|
10 kV |
|
Compatibile con il trasformatore principale a punto neutro da 110 kV AC resistenza alla prova di tensione, tensione di prova 140 kV
|
0.025μF |
Sezione singola con reattore
|
5 kV o 10 kV |
|
Compatibile con il trasformatore principale a 220 kV punto neutro AC resistenza alla prova di tensione, tensione di prova 160 kV
|
0.025μF |
Sezione singola con reattore
|
5 kV o 10 kV |
|
Compatibile con GIS di livello di tensione 110kV resistenza al test di tensione, tensione di prova 270kV
|
00,03 μF |
Sezione singola con reattore
|
10 kV |
|
Compatibile con GIS di livello di tensione 220kV resistenza al test di tensione, tensione di prova 495kV
|
00,03 μF |
Utilizzare due catene di reattori
|
20 kV |
2Parametri tecnici principali dell'apparecchiatura
Indicatori tecnici del sistema
Potenza di ingresso di lavoro nominale: 380V±10% (trifase); 50Hz
Potenza di uscita nominale dell'alimentazione a frequenza variabile: 400 kW
Capacità di uscita nominale: 4500kVA
Tensione di uscita nominale: 900 kV
Numero di fase di uscita: singola fase
Intervallo regolabile di frequenza: 20Hz 400Hz, quando la frequenza è regolata all'interno dell'intervallo impostato, la tensione è di uscita costante
Risoluzione della frequenza di uscita: 0,01 Hz
Instabilità della frequenza di uscita: ≤ 0,05%
La forma d'onda della tensione di uscita è un'onda sinusoidale: tasso di distorsione della forma d'onda ≤ 1,0%
Tempo di funzionamento: 60 minuti di funzionamento continuo a capacità nominale
Livello di isolamento: resistenza alla tensione per 1 minuto sotto 1,1 volte la tensione nominale
Fattore di qualità: Q>60 (f=30Hz)
Capacità di alimentazione a frequenza variabile: 400 kW (amplificatore lineare push-pull)
3Funzioni principali del sistema:
1) L'alimentazione a frequenza variabile adotta un circuito lineare di amplificazione della potenza, che ha un'uscita perfetta di onde sinusoidali e una bassa distorsione della forma d'onda
2) con funzione di regolazione di stabilizzazione della tensione automatica
3) Sicuro e affidabile. Sono integrate in questo dispositivo una varietà di protezioni, tra cui: protezione contro la rottura della scarica, protezione contro la sovratensione, protezione contro la regolazione della corrente, protezione contro i cortocircuiti di uscita,protezione zero di avvio, protezione del circuito dell'amplificatore del braccio ponte, protezione della curva di potenza, ecc. Quando appare qualsiasi tipo di protezione,il dispositivo blocca immediatamente l'uscita della tensione di prova e interrompe l'alimentazione del circuito principale per garantire la sicurezza del personale di prova;, il prodotto testato e il sistema di prova
4) Il segnale di misurazione ad alta tensione è trasmesso da fibra ottica per isolare completamente i circuiti ad alta e bassa tensione
5) Due modalità di comando: automatico/manuale
6) Display a cristalli liquidi a 320*240 punti e mouse a rotazione multiple forniscono un'interfaccia uomo-macchina amichevole, un funzionamento e un cablaggio semplici e veloci, e davvero "basta guardarlo"
7) Display sincrono di tensione, corrente e frequenza
8) La frequenza di uscita è regolabile continuamente nell'intervallo 20-300 Hz
9) La tensione di uscita è regolabile continuamente nell'intervallo di 0~350V
10) Con funzione di prova di resistenza alla tensione di risonanza
11) Con la funzione di ricerca automatica di frequenza di risonanza, è possibile impostare più bande di frequenza di scansione automatica
4"Funzione di visualizzazione del sistema:
1) Con un grande schermo può indicare: tensione di uscita, corrente di uscita, frequenza, temperatura ambiente, temperatura dell'aria di uscita, forma d'onda della tensione di uscita dell'alimentazione a frequenza variabile,data e ora, tempo di conto alla rovescia, informazioni sul guasto, ecc.;
2) ha la funzione di impostare i parametri di prova quali tensione e tempo di prova;
5"Altre caratteristiche del prodotto:
1) L'apparecchiatura riempita di olio del dispositivo non produce perdite di olio.
2) Tutti i gusci metallici del dispositivo sono a prova di ruggine e trattati anti-corrosione, e il rivestimento è uniforme e bello.
3) Il dispositivo può essere immagazzinato, assemblato e smontato all'interno e all'esterno; la funzione di protezione è completa.di questo dispositivo sono a 1.1 per la tensione nominale e se durante la prova il campione laterale ad alta tensione si affaccia a terra,non causerà lesioni personali e l'attrezzatura di prova non causerà stress meccanici e termici dannosiLe prestazioni elettriche sono danneggiate o danneggiate.
4) Ogni componente dell'apparecchiatura è munito di una targa conforme alla norma nazionale, le parole e i simboli sono chiari e durevoli,e la targhetta è chiaramente visibile quando l'apparecchiatura è in normale funzionamento.
