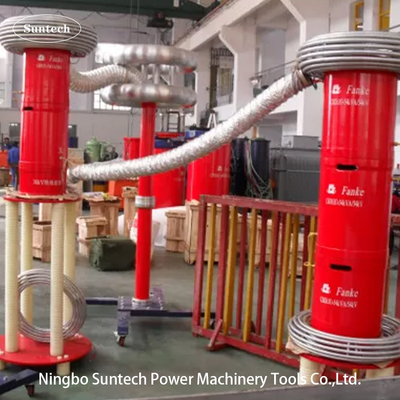

Equipaggiamento di prova del cavo HV da 35 KV a 132 KV per la prova della tensione di resistenza del CA

35KV /132KV HV Cable Testing Equipment 30-300Hz,Resonant Resist Voltage Test Set

Caratteristiche
1Questa attrezzatura a tensione resistente ha un piccolo volume, un peso leggero e un sistema di prova portatile.
2. L'alimentazione adotta una fonte di alimentazione monofase da 220 V o una sola fonte di alimentazione da 380 V, che è conveniente per la raccolta di energia in loco.
3Il reattore adotta la colata epossidica a secco, che è bella e affidabile, adatta a tutti i tipi di cavi.
4. dotare di tecnologia brevettata a basso livello di armonie, inferiore al 5% dello standard internazionale e proteggere il trasformatore principale, il generatore e altre apparecchiature dai danni armonici ad alta tensione.
5. dotato della funzione di monitoraggio del valore di picco secondo lo standard internazionale, che può monitorare la forma d'onda di prova ad alta tensione in tempo reale.
6Facile da usare, grande schermo a LED.
7. Con la propria micro stampante, stampa e salva i dati di prova in qualsiasi momento.

Applicazione:
sistema di risonanza a frequenza variabile
apparecchiature di prova di tensione resistente alla frequenza del generatore;
Sistema di prova della tensione di resistenza dell'attrezzatura elettrica della sottostazione

I. Utilizzo del prodotto:

Questo set di prova modello CHX-810KVA/54KV, 135KV è progettato per cavi XLPE di classe 35KV e 110KVcondizionatore climatico in locoresistono alla prova di tensione con tecnologia di circuito di risonanza a frequenza variabile; la tensione di prova massima non è superiore a 54 KV o 135 KV; frequenza di prova: 30-300 Hz; il ciclo di lavoro non è superiore a 60 minuti.può aiutare i clienti a eseguire prove preventive o di consegna su cavi AC resistenti alla tensione per cavi XLPE 35KV entro 5 km e 132KV classe entro 1 km .

L'intervallo di prova del set è il seguente:

1. 5 km di cavo da 35 kV/300 mm2, capacità sottoposta a prova ≤ 0,97 uF, frequenza di prova 30-300 Hz, tensione di prova 52 kV, tempo di prova 60 min.

2, 1km diCavo da 132 kV/630 mm2, capacità sottoposta a prova ≤ 0,201 uF, frequenza di prova 30-300 Hz, tensione di prova 128 kV, tempo di prova 60 min.

II. Dati tecnici generali

1. Capacità nominale: 810 kVA;
2. Potenza di ingresso: tensione trifase 380V, frequenza 50Hz;
3. tensione nominale: 54kV; 135kV;
4. corrente nominale: 15A; 6A;
5. Frequenza di lavoro: 30-300 Hz;
6. Forma d'onda di uscita del dispositivo: onda sinusoidale
7. Tasso di distorsione della forma d'onda: tasso di distorsione della forma d'onda della tensione di uscita ≤ 1%;
8. Tempo di lavoro: 60 minuti continui consentiti sotto carico nominale; sovrapressione 1,1 volte 1 minuto;
9. aumento della temperatura: aumento della temperatura ≤ 65 K dopo un funzionamento continuo di 60 minuti a carico nominale;
10. Fattore di qualità: il dispositivo stesso Q≥30 (f=45Hz);
11. Funzione di protezione: protezione contro il flashover del prodotto sottoposto a prova contro la sovra corrente, la sovra tensione e il flashover del prodotto sottoposto a prova (per ulteriori dettagli, vedere la sezione "alimentazione a frequenza variabile").
12. Precisione di misura: valore effettivo del sistema 1.5;

III. Componenti principali:
