Equipaggiamento di prova AC Hipot di piccole dimensioni Reattore di compensazione di prova di frequenza di potenza

Test di frequenza di potenza ultraleggera Reattore di compensazione, AC Resist Voltage Test Set, Tipo portatile

I. Descrizione del prodotto

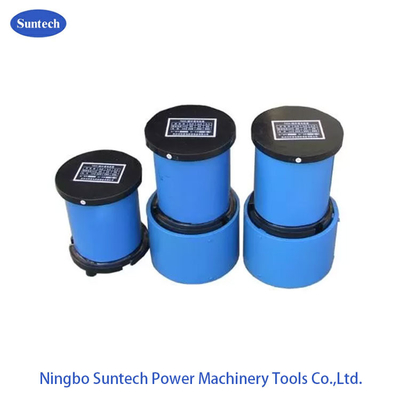

Il reattore di compensazione per la prova della frequenza di potenza ultraleggera della serie FKDK è un'unità portatile di compensazione di corrente ad alta tensione con progettazione a secco,di solito è utilizzato in combinazione con un set di prova ipo AC a frequenza di potenza portatile per ridurre il peso di ciascun pezzo del set di prova,soprattutto per il trasferimento sul campo, la revisione e la prova preventiva sul campo di attrezzature elettriche di piccole e medie potenze.

con piccole dimensioni, peso leggero e design portatile,e rende la capacità di ingresso di controllo del regolatore di tensione abbinato di AC hypot test impostato per essere campionato attraverso la corrente di prova di compensazione sotto non più di tensione tet obiettivo..

di solito è collegato con l'oggetto di prova in circuito parallelo attraverso più pezzi di combinazione utilizzando per ottenere larged uscita corrente di prova.

II. Applicazioni:

• Frequenza di potenza tensione CA o CC resistenza alla prova in fabbrica per tipi di apparecchiature elettriche HV, componenti, materiali isolanti
• Trasferimento sul campo, riparazione e prova preventiva sul campo per apparecchiature elettriche di medie e piccole dimensioni.
• Prova di resistenza alla tensione CA per cavo corto
• Potenza frequenza tensione resistere fonte di strumenti isolanti e stivali isolanti (guanti)
• Test di CA per interruttori, trasformatori, motori, ecc.; ampiamente utilizzato per test elettrici in varie fabbriche e istituti.

III.Indice tecnico di ciascun pezzo:

1. tensione nominale e corrente

• Tre terminali di uscita: A1X A2X A3X
• Tensione nominale (kV): 30 25 20
• Corrente nominale (mA): 150 250 300

2Frequenza nominale: 50 Hz

3. modalità di funzionamento: a 300 mA, funzionamento continuo per 10 min;

a 250 mA, funzionamento continuo per 30 minuti;

a 150 mA, funzionamento continuo per 120 minuti;

4Condizioni di funzionamento: T: -20°C 45°C H: ≤ 85%

5Dimensioni: φ220×270

6Peso: 17 kg
