Equipaggiamento di prova AC ad alta tensione ultraleggero, set di prova Hipot portatile per cavo corto

Trasformatore di prova di frequenza di potenza ultra leggera, set di prova di resistenza alla tensione di corrente alternata, tipo portatile

I. Descrizione del prodotto

La serie CQSB di trasformatori di prova della frequenza di potenza ultraleggera è utilizzata principalmente per la prova di resistenza alla tensione di frequenza di potenza AC o DC per apparecchiature elettriche HV,componenti elettrici,materiali isolanti da sistema di alimentazione elettrica, le imprese industriali e minerarie, i trasporti, le unità di ricerca scientifica, in particolare per il trasferimento sul campo, la revisione e le prove preventive sul campo di piccole e medie imprese
Il booster HV può adottare isolamento SF6 o isolamento olio o isolamento resina epossidica.

II. Applicazioni:

• Frequenza di potenza tensione CA o CC resistenza alla prova in fabbrica per tipi di apparecchiature elettriche HV, componenti, materiali isolanti
• Trasferimento sul campo, riparazione e prova preventiva sul campo per apparecchiature elettriche di medie e piccole dimensioni.
• Prova di resistenza alla tensione CA per cavo corto
• Potenza frequenza tensione resistere fonte di strumenti isolanti e stivali isolanti (guanti)
• Test di CA per interruttori, trasformatori, motori, ecc.; ampiamente utilizzato per test elettrici in varie fabbriche e istituti.

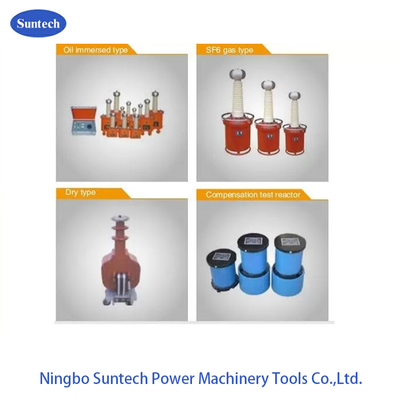

III. Tipi di amplificatori HV

• Trasformatore di prova immerso in olio
• Trasformatore di prova gonfiabile SF6
• Trasformatore di prova a secco
• Reattore a secco di tipo FKDK opzionale con corrente o tensione di compensazione

IV. Funzioni di controllo universali

1. Isolamento a gas SF6 del booster HV
2. Controllati da microprocessore
3. Display digitale
4. Alta precisione
5. Alta risoluzione;
6. Timing automatico
7. Protezioni complete
8. Alarme
9. Timing automatico

V. Componenti principali di una serie

• cabina di controllo della regolazione della tensione,
• Trasformatore di prova

VI. Accessori opzionali:

• Induttore di compensazione,
• Voltage Divider (per la misurazione della precisione della tensione di uscita)
• Staglio di silicio di rettificazione (per la conversione della tensione CA in tensione CC),
• resistenza protettiva (per la protezione da cortocircuito o rottura);
• con una tensione di carica superiore o uguale a 50 kPa
• Spazio di sfera protettiva (per la protezione delle scariche nel circuito di prova durante l'aumento della tensione)
• Microammetro, ecc. (per la misurazione della precisione della corrente di perdita durante l'aumento della tensione CC)

VII.Sp tecnico- le qualifiche:

1. Output: effettuato su ordinazione, onda sinusale,
2. Capacità: su ordinazione
3. Intervallo di tempo: 0-999S
4. Accuratezza di misura della tensione:≤1,5% (F.S) +3 bit
5. Precisione di misurazione della valuta:≤1,5% (F.S) +3 bit
6. Durata: 5 minuti a capacità nominale
7. tensione di ingresso:AC220V±10% 50/60Hz±1
8. Temperatura ambiente: -8°C ∼50°C
9. RH:85%, Nessuna rugiada
10. Livello del mare: 1000 metri o meno
