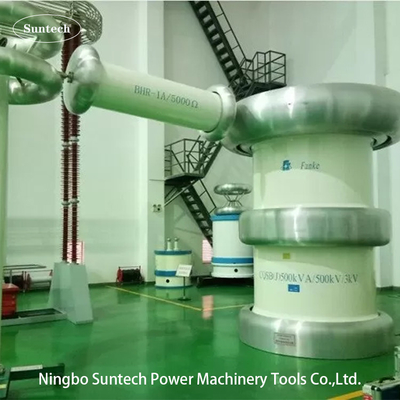

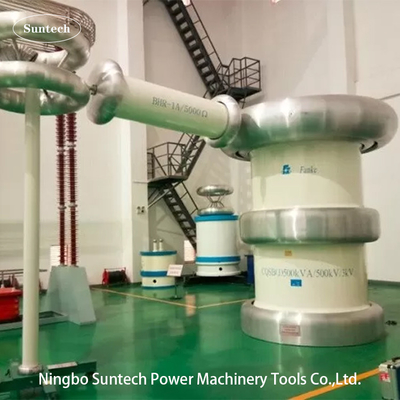

Sistemi di prova del trasformatore CA libero PD, apparecchiature di prova ad alto potenziale di tipo HV

III. Oggetti applicabili

• Prova di resistenza alla scarica parziale e alla tensione CA per apparecchiature e apparecchiature di ingegneria elettrica HV, quali trasformatori, GIS, induttori reciproci, interruttori, buste, arrester, cavi.
• Resistenza alla tensione di potenza AC dei materiali isolanti

IV. Caratteristiche tecniche

• Piccola magnitudine dell'installazione completa che può garantire la magnitudine entro il 5pC ((tranne casi particolari)
• Conchiglia confezionata con resina di exoxy, fibra di vetro convolta, isolante ad alta tensione non corona
• Bassa impedenza dell'apparecchiatura completa, funzioni complete di sovra tensione, sovra corrente, protezione dell'arco con affidabilità
• Stampo dedicato lavorato per lo scudo di classificazione, stampato in alluminio, superficie liscia, peso leggero, comodo per l'installazione
• Il dispositivo di prova HV di grande capacità utilizza un sistema intelligente di misurazione e controllo della frequenza di potenza per garantire un'intelligenza e una qualità molto più elevate.
• automazione del controllo e della protezione.
• Campionamento e comunicazione ottica, isolamento completo del circuito di controllo ad alta e bassa tensione.
• L'autoispezione e la visualizzazione dello stato in tempo reale sono disponibili nel processo di prova.
• Perfetta funzione di gestione dei dati e dei rapporti.
• Essere in grado di registrare e disegnare la curva di prova HV U/T,I/T

V. Figura di connessione di prova (ad esempio: modello CQSB-500KVA/500KV):

VI. Vantaggi

1. Test di frequenza di potenza pura a 50 Hz o 60 Hz, la distorsione della tensione di uscita (THD) è molto piccola.
2. Rispettare i requisiti di misurazione di scariche parziali basse
3. Struttura modulare per risparmiare spazio nella sala di prova
4. Bassa impedenza, ampia gamma di applicazioni
5. Facile da usare con sistema di misurazione controllato da computer
6. Circuito di protezione completo per garantire la sicurezza del personale e delle attrezzature
7. Componenti elettronici sensibili alla protezione da sovratensioni e transienti
8. Particolarmente adatto per prove che richiedono una tensione stabile anche se il carico cambia sotto tensione (corona, test umidi e inquinamento) o quando il carico è induttivo (trasformatori di tensione induttivi).

VII. Dati tecnici generali:

1. Modalità di prova del sistema: PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer

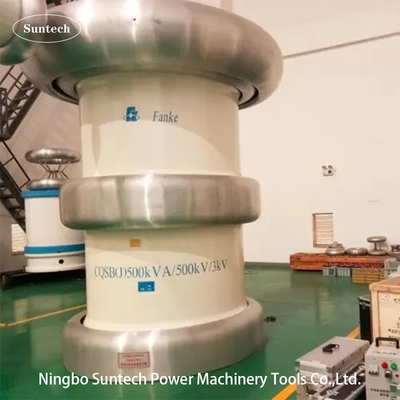

2. Modello di sistema: CQSB-500KVA/500KV
3. Fornitura di alimentazione di ingresso: 380±10% ((singola fase),50Hz/60Hz
4. Capacità di uscita nominale: 500 kVA
5. Tensione di uscita nominale: 500KV
6. Tensione massima di prova: non superiore a 500KV
7. Corrente di uscita nominale: 1,0A
8. Intervallo di frequenza: 50/60 Hz
9. Forma d'onda della tensione di uscita: onda sinusoidale pura
10. Aumento della temperatura: inferiore a 65 K per 60 minuti di corrente nominale di lavoro;
11. Livello di rumore: non superiore a 65 dB
12. Struttura: immerso in olio con tipo cilindrico progettato

VIII. Altri componenti facoltativi

1. Filtro del rumore dell'alimentazione
2. Filtro triplo e quinto
3. Reattore di compensazione
4. Dispositivo elettronico di protezione veloce da sovratensione
5. Condensatore standard SF6
6. Detettore di scarica parziale

IX. Altri modelli tipici

1.Tipo di trasformatore singolo:

2.Tippo di trasformatori cilindrici impilabili:
