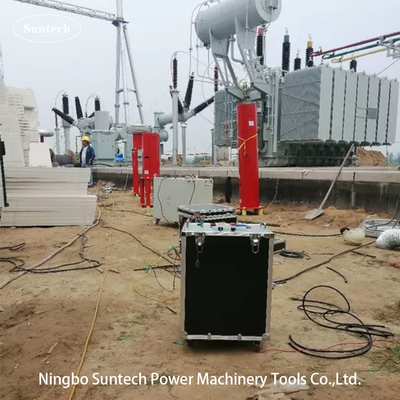

108kVA 27kV Serie 100kV Resonante ad alta tensione Sistema di prova Portatile Tipo

Dispositivo di prova di risonanza in serie

1Oggetto.
1.10kV/300mm2 cavo, capacità di lunghezza unitaria 0,37 uF/km, lunghezza di cavo 1,4 km, capacità di cavo testata 0,153 uF, frequenza di prova 30-300Hz, tensione di prova 52kV, resistenza voltage 60min;
2. 35 kV di trasformatore di potenza di frequenza di corrente alternata resistenza alla prova di tensione, capacità ≤ 0,02 uF, frequenza di prova 45 ∼ 65 Hz, tensione di prova non superiore a 68 kV, tempo di prova 1 min;
3. AC resistono alla prova di tensione per interruttori e trasformatori con livelli di tensione di 35 kV e inferiori, la frequenza di prova è di 30-300 Hz, la tensione di prova non supera i 100 kV e il tempo di prova è di 1 minuto;
2Condizioni ambientali per l'uso del dispositivo
1. temperatura ambiente: -5°C-45°C;
2- umidità relativa: ≤ 90%, senza condensazione;
3Altitudine: ≤ 1000 m.
3- I principali parametri tecnici e le funzioni del sistema
1Capacità nominale: 108 kVA;
2. tensione nominale: 27kV; 100kV;
3corrente nominale: 4A; 1A;
4. alimentazione: 220V monofase ± 10%;
5. Frequenza di lavoro: 30-300 Hz;
6. Risoluzione della frequenza: 0,1 Hz; instabilità della frequenza: ≤ 0,1%;
7. Tempo di lavoro: 15 min di funzionamento continuo è consentito a potenza nominale;
8. aumento della temperatura: dopo 15 minuti di funzionamento continuo a potenza nominale, l'aumento della temperatura di ciascuna parte del dispositivo è ≤ 65 K;
9. forma d'onda di uscita: onda sinusoidale, tasso di distorsione della forma d'onda < 1%;
10. fattore di qualità: il dispositivo stesso Q≥30 (quando f=45Hz);
11Protezione: con protezione da sovra corrente, sovra tensione e flashover (vedere la sezione di alimentazione per la conversione di frequenza per informazioni auspiciose);
12Precisione di misura del sistema: valore effettivo 1.5.

Elenco delle apparecchiature di configurazione
