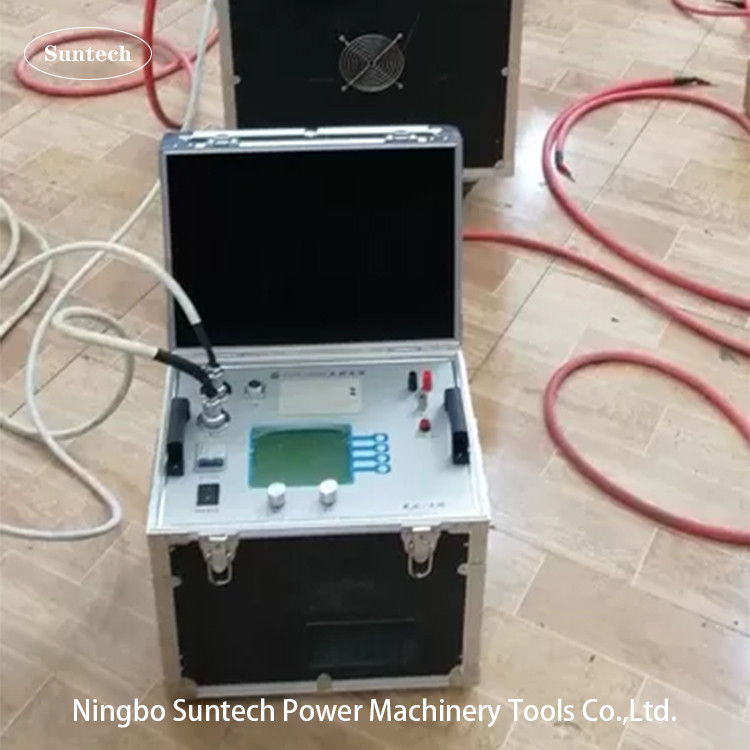

Sistema di prova risonante di serie 380V 400kVA

Dispositivo di prova di risonanza in serie

1Oggetto.
1. 10kV/300mm2 cavo 3km AC resistenza alla prova di tensione, capacità ≤1,1265uF, frequenza di prova 30-300Hz, tensione di prova 22kV, tempo di prova 15 min.
2. AC resistenza alla tensione di prova del trasformatore principale 10kV/2500kVA, capacità ≤ 0,01 uF, frequenza di prova 45-65Hz, tensione di prova non superiore a 28kV, tempo di prova 1min.
3. AC resistenza alla prova di tensione di interruttore 10kV, busbar e altre apparecchiature di sottostazione, la frequenza di prova è 30-300Hz, la tensione di prova non supera 42kV, e il tempo di prova è 1min.
4. 35kV/300mm2 cavo 2km AC resistenza alla prova di tensione, capacità ≤ 0,361uF, frequenza di prova 30-300Hz, tensione di prova 52kV, tempo di prova 60min.
5. AC resistenza alla tensione di prova del trasformatore principale da 35 kV/6300 kVA, capacità ≤ 0,01 uF, frequenza di prova 45-65 Hz, tensione di prova 68 kV, tempo di prova 1 min.
6. AC resistenza alla prova di tensione di 35kV di interruttore, interruttore e altre apparecchiature di sottostazione, la frequenza di prova è 30-300Hz, la tensione di prova non supera 95kV, e il tempo di prova è 1min.

7.220 kV interruttore di corrente alternata resistenza alla prova di tensione, frequenza di prova 30-300Hz, tensione di prova 368 kV, tempo di prova 1min.

2- I principali parametri tecnici e le funzioni del sistema
1Capacità nominale: 400 kVA;
2Voltaggio nominale: 27kV; 50kV; 400kV;
3corrente nominale: 2A;
4. Permettere un tempo di lavoro continuo: 60 min sotto corrente nominale;
5. il fattore di qualità del dispositivo stesso: Q≥30 (quando f=45Hz);
6Precisione di misura del sistema: valore effettivo 1.0;
7Potenza di ingresso: 50 Hz; trifase 380V
8. Frequenza di funzionamento dell'alimentazione a frequenza variabile: 40-300 Hz;
9Risoluzione di frequenza: 0,1 Hz;
10. instabilità di frequenza: ≤ 0,1%;
11. ha una protezione da sovraccarico, sovratensione e flashover per il prodotto sottoposto a prova;
12Temperatura ambiente: -150°C -40°C, umidità relativa: ≤90%RH, altitudine ≤2000 metri.

3Selezione e determinazione dei parametri del sistema
Reattore a sezione singola 54kVA/27kV/2A/50H, verifica di un totale di quattro sezioni:
1) Per un cavo da 10kV/300mm2/3km, la capacità è di 1,1265μF, la tensione di prova è di 22KV e vengono utilizzati quattro reattori in parallelo.
Frequenza di prova: f=1/2π√LC=42,41Hz
Corrente di prova: I=ωCXU test=2πfCXU test=2×3,14×42.41×1,1265×22×10-3=6,6A
2) 10 kV/2500 kVA trasformatore principale AC resistenza alla prova di tensione, la capacità non supera 0,01μF, la tensione di prova è di 28 kV, il reattore è collegato in serie con due sezioni,l'induttanza è 113H, allora:
Frequenza di prova: f=1/2π√LC=149,72Hz
Corrente di prova: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) AC resistenza alla tensione di prova di interruttore 10kV, busbar e altre apparecchiature di sottostazione, la frequenza di prova è 30-300Hz, la capacità non supera 0,015μF, la tensione di prova non supera 42kV,il reattore adotta una connessione a due serie, l'induttanza è 113H, quindi:
Frequenza di prova: f=1/2π√LC=122,25Hz
Corrente di prova: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Per il cavo 35kV/300mm2/2km, la capacità è di 0,361μF, la tensione di prova è di 52KV e due reattori sono utilizzati in serie e due paralleli.Allora...:
Frequenza di prova: f=1/2π√LC=35.24Hz
Corrente di prova: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35 kV/6300 kVA di trasformatore principale AC resistenza alla prova di tensione, la capacità non supera 0,01μF, la tensione di prova è 68 kV,il reattore è collegato in serie con quattro sezioni e l'induttanza è di 240H, allora:
Frequenza di prova: f=1/2π√LC=83,88Hz
Corrente di prova: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) interruttore da 35 kV, interruttore, ecc. AC resistenza alla tensione di prova, la tensione di prova è 95 kV, il reattore è collegato in serie con quattro sezioni e l'induttanza è 240H, quindi:
Frequenza di prova: f=1/2π√LC=83,88Hz
Corrente di prova: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) AC resistenza alla prova di tensione di interruttori 220kV, interruttori, ecc., la capacità non supera 5000pF, la tensione di prova è 368kV, il reattore è 50kVA/50kV/100H otto serie in serie,l'induttanza è 960H, allora:
Frequenza di prova: f=1/2π√LC=72,64Hz
Corrente di prova: I=ωCXU test=2πfCXU test=2×3,14×72.64×0,005×368×10-3=0,84A
