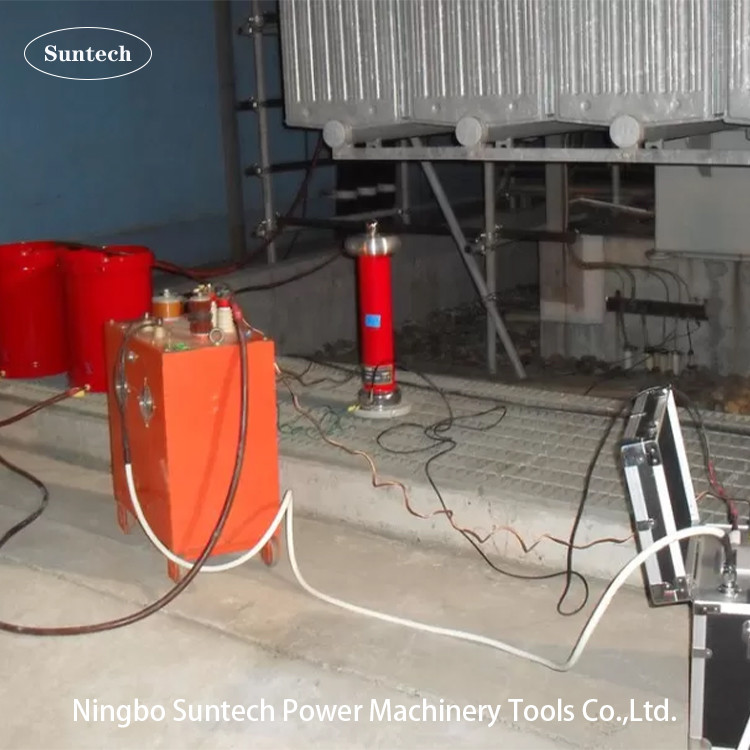

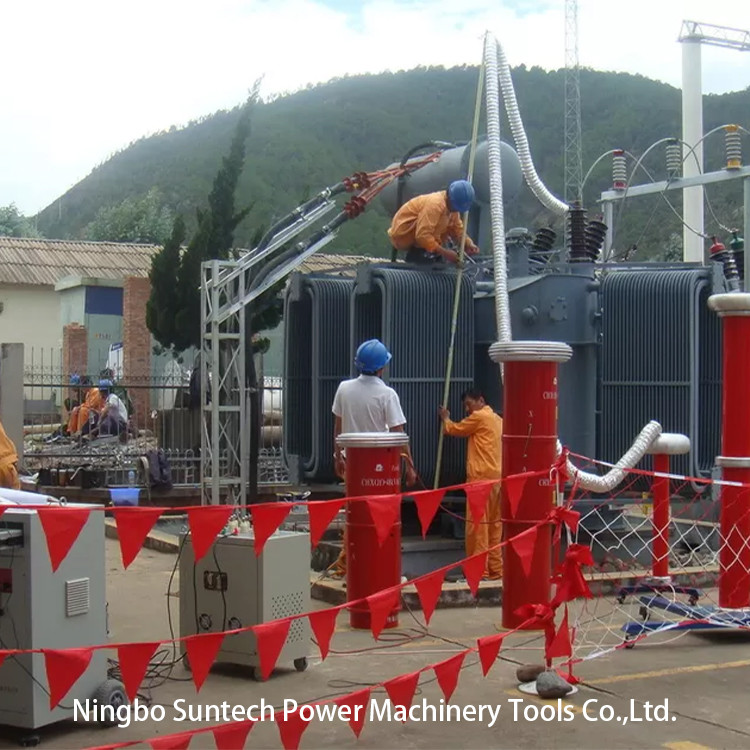

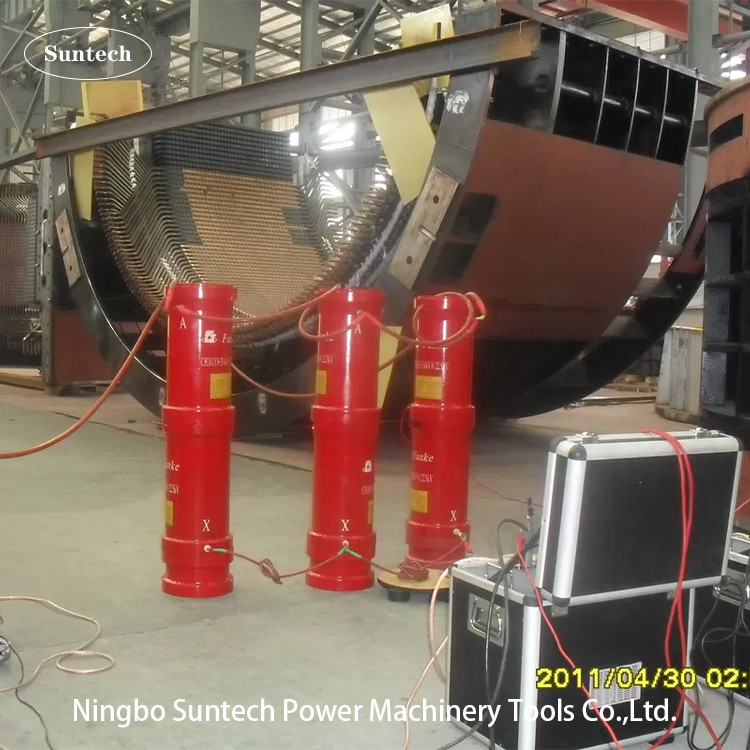

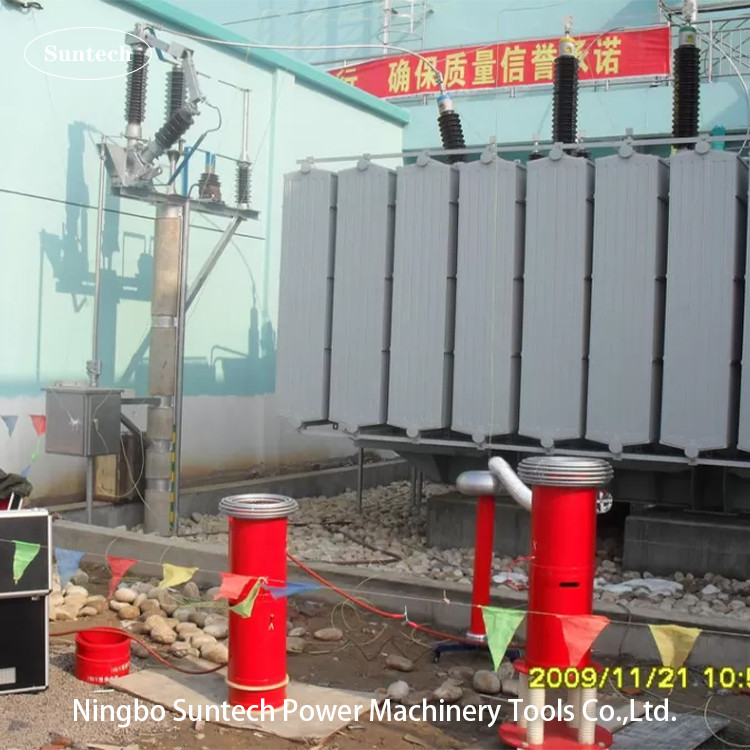

Sistema di prova di risonanza CA in loco per la prova delle sottostazioni di alimentazione a 110 KV

Nota:1Il condensatore di carico può essere opzionale quando si testano motori di potenza, generatori e trasformatori di potenza sotto 45-65 Hz.

2Il reattore di prova può essere prodotto per essere 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV per ciascun pezzo in base alla diversa portata dell'oggetto testato o ai requisiti del cliente.

Circuito di prova:


VF: Fonte di alimentazione a frequenza variabile T: trasformatore di eccitazione
L: Reattore di prova Cx: attrezzature sottoposte a prova MOA1: arresta lampi
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione))



IV. Dati tecnici

1. Fornitura di alimentazione: 220±10% ((singola fase),50Hz/60Hz
2. Ampia gamma di applicazioni: sottostazioni di distribuzione di energia e GIS 110KV
3. Capacità di uscita nominale: 216 kVA
4. Tensione di prova: 27KV, 54KV, 108KV, 200KV
5. Corrente di prova: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Intervallo di frequenza regolare: 30 Hz-300 Hz
7. Forma d'onda di risonanza di tensione di uscita: onda sinusoidale
8. THD della forma d'onda di uscita: ≤ 1%
9. Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
10. Ciclo di lavoro: 60 minuti in condizioni di lavoro inferiori alla corrente nominale;
11. Fattore di qualità dell'insieme di prova stesso: Q≥30 ((a F=30HZ);
12. Aumento della temperatura: inferiore a 65 K per 60 minuti di corrente nominale di lavoro;
13. Livello di rumore: non superiore a 70B
14. Struttura del reattore: tipo secco, tipo cilindro a tubo epossidico;

V. accessori

• Casella di accessori per l'immagazzinamento di accessori
• Cavi di ingresso della fonte di alimentazione
• Cavi di uscita della fonte di alimentazione
• Cavi di uscita di trasformatori di eccitazione
• Cavi di messa a terra del sistema
• Cavi paralleli del reattore
• Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
• Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
• Base di supporto isolante
• anello corona per prova 200KV
• Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.

VI. Parte facoltativa

Condensatore di compensazione del carico

• Modello facoltativo: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
