Name: Sistema portatile di prova di risonanza AC per prova GIS a 132 KV con ciclo di servizio di 60 minuti
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-275KVA/275KV
Price: 285,715.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Principio di prova: Circuito di risonanza a frequenza variabile

Utilizzatori: Test di resistenza alla tensione sotto 275KV

Capacità massima: 275kVA

Max. Voltage: 275 KV

Caratteristica di progettazione: Tipo portatile, peso singolo più leggero, speciale per installazione e prova in loco

Componente: Fonte di alimentazione V/F, trasformatore di eccitazione, reattore di prova modulare più leggero e d

Frequenza di prova: 30-300Hz

Ciclo di lavoro: 60 minuti

Accuratezza della prova: Non meno dell'1,5%

Forma d'onda dell'uscita: Buona onda senoide

Speciale per: Prova in loco per il GIS a 132 KV e il cavo a media tensione

Modulo di utilizzo del reattore: In serie o in connessione parallela

Standard di prova: IEC 60060-1:2010;IEC 62271-203:2011 per i GIS, IEC 60840:2011 per i cavi XLPE;

Evidenziare:

Sistema di prova portatile a risonanza ad alta tensione

Sistema di prova di risonanza GIS AC

Sistema di prova di risonanza CA 132KV

Informazioni di base

Luogo di origine: Ningbo, Cina

Marca: Ningbo Suntech Power

Certificazione: ISO9001

Numero di modello: CHX-275KVA/275KV

Termini di pagamento e spedizione

Imballaggi particolari: Cassa in legno standard di esportazione senza fumigazione

Tempi di consegna: 25~45 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 10 unità/2 mesi

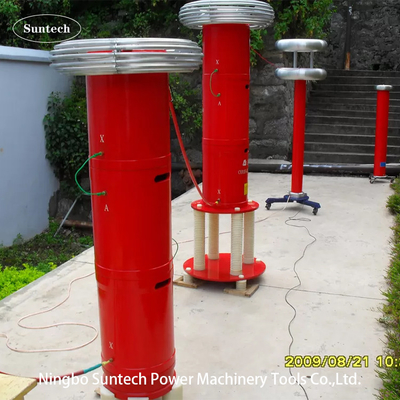

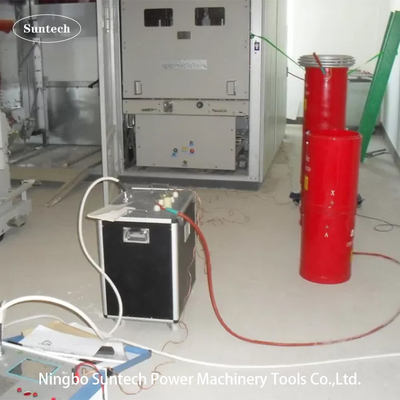

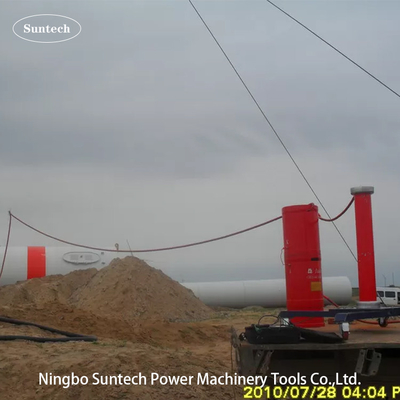

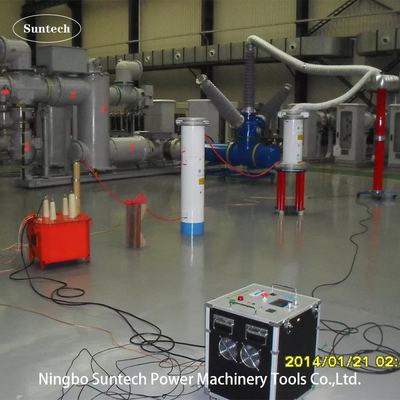

Galleria

Sistema portatile di prova di risonanza AC per prova GIS a 132 KV con ciclo di servizio di 60 minuti

Descrizione di prodotto

Set di prova di resistenza alla tensione portatile a frequenza variabile, per prova GIS 132KV

I. Applicazione:

Questa serie di prove modello CHX-275KVA/275KV è progettata per 132KV e sotto la classe GIScondizionatore climatico in locoresistono alla prova di tensione con tecnologia di circuito di risonanza a frequenza variabile; la tensione di prova massima non è superiore a 275 KV; frequenza di prova: 30-300 Hz; il ciclo di lavoro non è superiore a 60 minuti.

Attraverso il reattore di prova modulare viene utilizzato in parallelo, il modello di test setCHX-275KVA/275KVpuò anche essere eseguita la seguente prova di ipotesi AC:

Non più di 55 KV e 5 A per il cavo XLPE a media tensione, scuh come 45 KV e sotto la classe.
No superiore a 110 KV e 2 A per il cavo XLPE a media tensione, compreso il 66 KV e sotto la classe.
No superiore a 275KV e 1A per GIS a media tensione, o inferiore a 132KV ~ 170KV.
Non più di 55 KV e 5 A per motore o generatore di potenza a 45-55 Hz
Interruttore a media tensione e trasformatore di potenza,- 132KV e sotto la classe.

Fino ad ora, questi test portatili progettati possono formare moltiModello diversificato in seriein base a diversi voltaggi medi resistono alle applicazioni di prova attraverso reattori di prova in serie o in connessione parallela e al numero di configurazioni in ciascuna serie,Il modello simile può vedere un altro modello tipico nella seguente clausola.

2. Principali componenti:

NT1	Nome dei componenti	Tipo e specifiche	- Qty.	Ogni peso	Ogni dimensione
1	Potenza a frequenza variabile	FKVF-20kW/380V	1 pezzo	20 kg	440360360 mm
2	Trasformatore di eccitazione	CQSB(J)-15kVA/15KV,3KV	1 pezzo	50 kg	520350550 mm
3	Reattore di prova a risonanza HV	CHX(kf) - 55 kVA/55 kV	5 pezzi	60 kg	D480*H520 mm
4	Divisore di capacità	TRF-300kV/1000pF	1 set	35 kg	D170*H1850 mm
5	Accessori di prova speciali		1 set

Nota:1Il condensatore di carico può essere opzionale quando si testano motori di potenza, generatori e trasformatori di potenza sotto 45-65 Hz.

2Il reattore di prova può essere prodotto per essere 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV per ciascun pezzo in base alla diversa portata dell'oggetto testato o ai requisiti del cliente.

III. Principio di prova:
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 0

VF: Fonte di alimentazione a frequenza variabile T: trasformatore di eccitazione
L: Reattore di prova Cx: attrezzature sottoposte a prova MOA1: arresta lampi
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione))

V. Diagramma schematico del cablaggio di prova (ad esempio):
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 1

V. Dati tecnici generali:

Modalità di prova del sistema: risonanza in serie a frequenza variabile
Modello di sistema: FKTF-275KVA/275KV
Fornitura di alimentazione di ingresso: 380 ± 10% ((trifase),50Hz/60Hz
Parametro di induttanza nominale: 55KVA/55KV/1A/200H/ciascuno
Numero di reattori di prova HV: 5 pezzi
Capacità di uscita nominale: 275 kVA
Voltaggio di uscita nominale: 275KV
Tensione massima di prova: non superiore a 275 KV
Corrente di uscita nominale: 1A / singolo pezzo o in serie;5A in parallelo
Intervallo di frequenza regolare: 30 Hz-300 Hz
Forma d'onda di risonanza di tensione di uscita: onda sinusoidale
THD della forma d'onda di uscita: ≤ 1%
Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
Ciclo di lavoro: 60 minuti in condizioni di lavoro inferiori alla corrente nominale;
Fattore di qualità dell'insieme di prova stesso: Q≥30 ((a F=30HZ);
Aumento della temperatura: inferiore a 65 K per 60 minuti di corrente nominale di lavoro;
Livello di rumore: non superiore a 70B
Struttura del reattore: tipo secco, tipo cilindro a tubo epossidico;

VI. Pannello principale del software di misurazione e controllo:
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 2
Nota: Questo è il pannello software prima di iniziare il test per la regolazione dei parametri

VII.Lista di imballaggio delle casse di legno da consegna

Caso n.	Nome della merce confezionata	Modello e specifiche.	Quantità di merci in custodia di legno	Dimensione della cassa in legno (cm)	Peso lordo dei casi	Numero del caso	Commento
6-1.	Fonte di alimentazione VF	FKVF-20kW	1 pezzo	554760	45 kg	1
6-2.	Trasformatore di eccitazione	CQSB ((J) - 15 kVA	1 pezzo	675187	110 kg	1
6-3.	Reattori HV	CHX(kf) - 55 kVA/55 kV	5 pezzi	1419882	619 kg	1	Confezione di una valigetta
6-3.	Casella degli accessori	Compresi i cavi di prova e il manuale	1 set	1419882	619 kg	1	Confezione di una valigetta
6-4	Divisori di tensione	TRF-300kV-1000pF	1 pezzo	1785751	80 kg	1
6-5.	Anello corona per divisore, reattore		1 set	909094	56 kg	1	Confezione di una valigetta
6-5.	Base di supporto del divisore		1 pezzo	909094	56 kg	1	Confezione di una valigetta
6-6	Isolazione di basi di supporto per reattori	28KV, 165KV ciascuno	2 pezzi	6363123	52 kg	1
				Totale	962 kg	6 cassa in legno

VIII.Accessori

Casella di accessori per l'immagazzinamento di accessori
Cavi di ingresso della fonte di alimentazione
Cavi di uscita della fonte di alimentazione
Cavi di uscita di trasformatori di eccitazione
Cavi di messa a terra del sistema
Cavi paralleli del reattore
Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
Base di supporto isolante
anello corona per prova di 275KV
Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.

IX. Altro modello facoltativo

1. Per il test sul posto del SIG

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione (A partire da 45 Hz)
CHX-135KVA/135KV	27KV*5	1A	135 KVA	Per 72,5 KV e inferiore a GIS
CHX-270KVA/135KV	27KV*5	1A	135 KVA	Per 72,5 KV e inferiore a GIS
CHX-216KVA/216KV	27KV*8	1A	216 KVA	Per 123 KV e inferiore a GIS
CHX-270KVA/270KV	27KV*10	1A	270 KVA	Per 145 KV e inferiore a GIS
CHX-275KVA/275KV	275 KV	2A	275 KVA	Per 170 KV e inferiore a GIS
Richiesta speciale può essere fatta per ordine

2. per la prova in loco del cavo XLPE da 45 KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione massima
CHX-108/54	54 KV	2A	108 KVA	Cavo 45 kV≤1 km
CHX-216/54	54 KV	4A	216 KVA	Cavo da 45 kV≤2km
CHX-324/54	54 KV	6A	324 KVA	Cavo 45 kV≤3 km
CHX-432/54	54 KV	8A	432 KVA	Cavo da 45 kV≤4 km
CHX-540/54	54 KV	10A	540 KVA	Cavo da 45 kV≤5 km
CHX-1080/54	54 KV	20A	1080 KVA	Cavo da 45 kV≤10 km
Richiesta speciale può essere fatta per ordine

3. per la prova in loco del cavo XLPE da 66 KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione massima
CHX-160/80	80KV	2A	160 KVA	Cavo 66 kV≤0,5 km
CHX-320/80	80KV	4A	320 KVA	Cavo da 66 kV≤1 km
CHX-640/80	80KV	8A	640 KVA	Cavo da 66 kV≤2km
CHX-960/80	80KV	12A	960 KVA	Cavo da 66 kV≤3 km
CHX-1280/80	80KV	16A	1280 KVA	Cavo da 66 kV≤4 km
CHX-1600/80	80KV	20A	1600 KVA	Cavo da 66 kV≤5 km
CHX-3200/80	80KV	40A	3200KVA	Cavo 66 kV≤10 km
CHX-9600/80	80KV	120A	9600KVA	Cavo 66kV≤20km
Richiesta speciale può essere fatta per ordine

X. Tabella standard di prova di isolamento in loco di IEC 62271-203:2011 per GIS

Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 3

XI. Tabella standard di prova di isolamento in loco della IEC 60840:2011 per il cavo XLPE

Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 4
