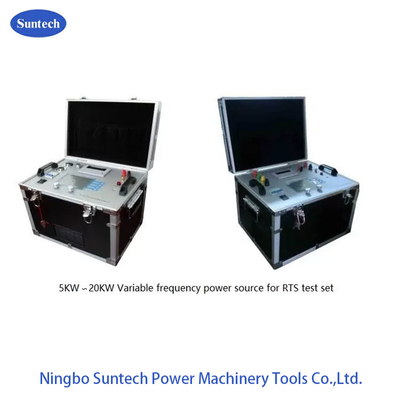

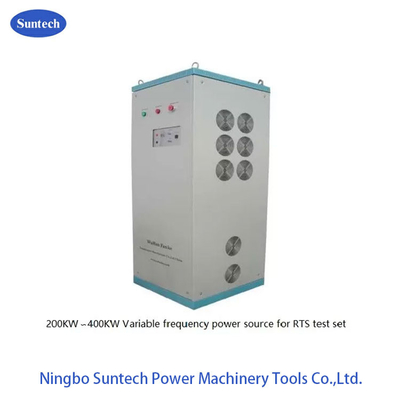

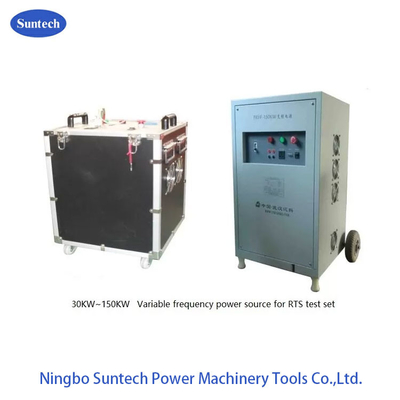

FKVF Serie attrezzature elettriche sistema di prova ad alta tensione 5KW - 400KW Capacità facoltativa

Set di prova di resistenza alla tensione a frequenza variabile, unità di controllo di risonanza a frequenza variabile

I. Descrizione del prodotto:

La fonte di alimentazione a frequenza variabile della serie FKVF è l' unità di misura e controllo principale e la macchina ospitante per il set di prova di resistenza alla tensione a frequenza variabile.Che si chiama anche convertitore di frequenza variabile.

La fonte di alimentazione a frequenza variabile adotta un processore di segnale digitale ARM e FPGA con comando di ricezione ad alta velocità da un computer remoto, che consente un controllo di alto livello dell'intera procedura di prova.Processore di segnale digitale FPGA con calcoli ad alta velocità in tempo reale e modifica la forma d'onda di uscita, valore di prova in tempo reale dell'alta tensione e parametri del circuito principale della potenza del convertitore, parametri di prova di ritorno, stato di funzionamento della parte superiore della macchina, segnali di protezione del campione in tempo reale,potenza di uscita veloce di chiusura e il suo generatore di forma d'onda.

II. Applicazione e utilizzo

• L'unità di misurazione e controllo per il circuito di prova di resistenza alla tensione di risonanza AC a frequenza variabile.
• Sostituire la vecchia console tradizionale per aumentare l'efficienza del test ad alta tensione e migliorare il monitoraggio e la protezione durante il test di resistenza alla tensione di risonanza.

III. Principali componenti dell'unità:

• FKVF di fonte di alimentazione a frequenza variabile
• Computer a controllo remoto opzionale con software di prova in inglese
• Casella di arresto di emergenza di sola esterna facoltativa
• Gruppo di cavi di connessione
• Lumi di allarme esterne opzionali

IV. Principio di prova (ad esempio FKVF-300KW)

V. Parametri tecnici

1Capacità nominale: 5 kW, 10 kW, 20 kW, 30 kW, 50 kW, 100 kW,

150 kW, 200 kW, 250 kW, 300 kW,

350KW, 400KW, 500KW facoltativo

2.potenza di ingresso: superiore a 20 kW Voltaggio 380V±10% trifase;

sotto 20 kW Voltaggio 220V±10% monofase;

3. Frequenza di ingresso di lavoro: 50 Hz/60 Hz

4.Tensione di uscita: superiore a 20 kW: 0-500V (Input 380V) regolabile continuamente

inferiore a 20 kW: 0-250V ((ingresso 220V) regolabile continuamente

5.Corrente di uscita nominale: determinata per modello

6.Forma d'onda di uscita: onda quadrata

7.Gamma regolabile di frequenza di uscita: 20-400 Hz

8.Risoluzione di frequenza di uscita: 0,03 Hz

9.Instabilità della frequenza di uscita: inferiore all'1%

10Valore di passaggio di frequenza di uscita: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11.Risoluzione della tensione di uscita: 0,01 kV

12.Instabilità della tensione di uscita: inferiore all'1%

13Valore del passo di tensione di uscita: U/45000 a pieno raggio

14.Tempo di funzionamento continuo: 60 min, aumento della temperatura non più di 45K

15Condizioni di lavoro: temperatura da -10°C a 40°C

16.Altitudine: inferiore a < 1000 m

17.Peso: inferiore a < 20 kg ((5~20KW);

meno di < 30 kg ((30~50KW);

meno di < 650 kg ((100~400KW);

meno di < 650 kg ((400~500KW);

VI. Funzioni principali:

• La forma d'onda è un'onda quadrata regolata dalla tensione di larghezza dell'impulso
• monitorare continuamente la tensione durante il processo di funzionamento, quando la tensione HV fluttua, causata da fluttuazioni della tensione di potenza e della frequenza di potenza;il sistema regola automaticamente la tensione di regolazione.
• Frequenza di scansione automatica, ricerca del punto di risonanza.Il tempo massimo di scansione è di 2 minuti (scansione a frequenza completa)La risoluzione della frequenza è di 0,03 Hz.
• Automaticamente test. È possibile impostare il programma di test, il programma di test può essere diviso in 5 segmenti. Il sistema finirà il processo di test secondo il programma di impostazione automaticamente.
• Quando al test automatico, è possibile passare allo stato di controllo manuale in qualsiasi momento per regolare manualmente frequenza e tensione
• Regola automaticamente la tensione in volta all'oggetto quando la tensione fluttuerà normalmente, avvisa quando la fluttuazione è anormale.Gli utenti possono operare per la situazione di prova pratica.
• Rendering in tempo reale della curva U-t (curva tensione-tempo) quando la tensione è regolata e resistente.
• Visualizzazione in tempo reale dello stato del test.
• Forte funzione di protezione e di avvertimento: protezione contro la corrente, la protezione contro la tensione e la protezione contro il flashover, protezione contro le anomalie dell'alta tensione,indicazione di protezione simultanea software/hardware. Assicurarsi che la sicurezza e il modulo di rapporto file per il controllo
• Salvare i dati di prova e form test report automaticamente, è possibile stampare il report di prova in tempo e anche si può salvare il rapporto e stampare in altri luoghi.
• Funzione di ricerca dati, secondo le vostre condizioni per richiedere dati di test passati.
