Name: PD Free Ac Resonant Test Set Attrezzatura di prova di scarica parziale Non più di 10 pC
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Serie FKWJF
Price: 285,715.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Principio di prova: Circuito di risonanza a frequenza variabile

Utilizzatori: Prova di resistenza alla tensione indotta e di scarica parziale

Caratteristica di progettazione: Tipo libero di PD, non più del 10%

Componente: Fonte di alimentazione V/F, trasformatore di eccitazione, reattore di prova modulare più leggero e d

Frequenza di prova: 150 Hz 200 Hz O 20 ~ 300 Hz

Ciclo di lavoro: 90 minuti o 180 minuti

Accuratezza della prova: Non meno dell'1,5%

Forma d'onda dell'uscita: Buona onda senoide

Speciale per: Prova in loco per trasformatori di potenza di grande capacità di classe UHV

Modulo di utilizzo del reattore: In serie o in connessione parallela

Standard di prova: IEC60076-3-2013

Evidenziare:

Apparecchiature di prova di scarica parziale a 150 Hz

Set di prova di risonanza di acido libero PD

Set di prova di risonanza AC a frequenza variabile

Informazioni di base

Luogo di origine: Ningbo, Cina

Marca: Ningbo Suntech Power

Certificazione: ISO9001

Numero di modello: Serie FKWJF

Termini di pagamento e spedizione

Imballaggi particolari: Cassa in legno standard di esportazione senza fumigazione

Tempi di consegna: Da 65 a 90 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 5 serie / 2 mesi

Galleria

PD Free Ac Resonant Test Set Attrezzatura di prova di scarica parziale Non più di 10 pC

Descrizione di prodotto

Test di resistenza alla tensione con risonanza libera PD, test di resistenza alla tensione indotta dal trasformatore e test di scarica parziale

I. Descrizione dei prodotti:

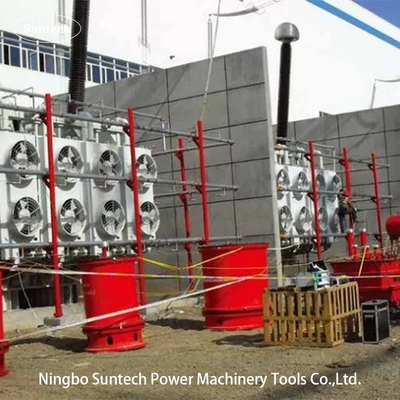

Il sistema di prova della serie FKWJF è utilizzato principalmente per la prova di resistenza alla tensione indotta da campo e di scarica parziale dei trasformatori di potenza di classe 110KV e superiori. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer .Il sistema può anche essere progettato compatibile per testare cavi XLPE a lunga distanza o HV GIS.Le immagini di cui sopra sono per il sistema di prova di resistenza alla tensione indotta da trasformatore e scarica parziale realizzato da Fanke per testare il trasformatore di potenza a 220KV sul campo..

Il test di resistenza alla tensione indotta (IVWT), chiamato anche test di resistenza alla sovratensione indotta, ACSD, ACLD, DVDF, è uno dei test dielettrici più importanti dei trasformatori di potenza.IVWT è necessario per le prove di routine e per l'installazione di un trasformatore di potenza da 110 KV..

II. Oggetti applicabili

Trasformatori con isolamento graduale di 110 KV
Trasformatori di classe 220KV, 500KV, 750KV, 1000KV.
La prova di resistenza alla tensione di CA può essere effettuata per GIS, trasformatori, interruttori, buste e cavi non superiori a 1000kv se dotati di adeguati reattori HV a risonanza di serie.

III. Composizione del sistema

PD fonte di alimentazione a frequenza variabile a spinta-tiratura libera e armadio di osservazione e controllo,
Transformatori di eccitazione libera PD,
Reattore di prova di compensazione delle perdite,
Strumento di prova a scarica parziale
Divisore di tensione di accoppiamento
Accessori di prova necessari

IV. Caratteristiche tecniche

Circuito di amplificatore di potenza lineare progettato, uscita di onde sinusoidali intere, poca distorsione d'onda.
Protezione multipla comprende:protezione contro la rottura della scarica, protezione contro l'impostazione di sovra tensione, protezione contro i cortocircuiti di uscita, protezione contro l'avvio in posizione zero, protezione contro il circuito di amplificazione del braccio ponte,Qualsiasi tipo di protezione sopra descritto, la tensione di uscita verrà bloccata immediatamente, l'alimentazione del circuito principale verrà interrotta per garantire la sicurezza del personale,oggetti di prova e sistema di prova.
La fonte di segnale del dispositivo è prodotta da un chip dedicato, la stabilità della frequenza di uscita può essere alta fino a 0,0001 Hz.e la tensione di uscita è controllata da un singolo chip che garantisce il grado di instabilità della tensione inferiore all'1%.
Con funzione di impostazione dei parametri di prova quali tensione e tempo di prova, metodi di controllo automatici e manuali.
Con funzione di regolazione di stabilizzazione automatica della tensione, tensione di uscita costante quando la regolazione della frequenza è stabilizzata.
Controllo ottico, isolato completamente HV e circuiti di controllo a bassa tensione.
regolabile continuamente nell'intervallo di frequenza di prova di 20 ∼ 400 Hz e con funzione di ricerca automatica della frequenza di risonanza, in grado di impostare la rilevazione di frequenza in più fasi.
Display LCD e mouse rotanti controllati, interfaccia uomo-computer amichevole, semplice e conveniente per il funzionamento e il disegno del filo.
La fonte di alimentazione a frequenza variabile è protetta da un materiale magnetico ad alta permeabilità in grado di contrastare forti perturbazioni del campo elettrico e di garantire la precisione e la stabilità delle misurazioni.
Questo dispositivo può essere dotato di un veicolo di prova speciale e di un contenitore insieme

V. Dati tecnici generali:

1 Capacità della fonte di alimentazione a frequenza variabile: 3 kW~450 kW ((facoltativo a seconda del modello di sistema);

2 Voltaggio di ingresso nominale: 380V±10%,50Hz a tre fasi

3 Tensione di uscita nominale del sistema di prova: massimo fino a 1200KV ((specificità speciali possono essere fatte su ordinazione)

4 Corrente di uscita nominale del sistema di prova: può essere effettuata su ordinazione

5 Frequenza di prova di uscita: 20-400 Hz

6 livello PD stesso: ≤ 5pC sotto tensione di uscita nominale

7 Forma d'onda di uscita: onda sinusoidale standard, fattore di deviazione della forma d'onda ≤ 1%

8 Grado di instabilità della tensione di uscita: ≤ 1,0%

9 Grado di instabilità della frequenza di uscita: ≤ 0,05%

10 Livello di rumore: ≤ 65 dB

11 Livello di isolamento: Terreno terminale di uscita/ingresso ≥ 3kV/AC/1min

12 Ciclo di lavoro: ≥ 3 ore ((Specificità speciale può essere fatta su ordinazione)

13 Aumento di temperatura ammissibile: lavoro continuo 3 ore con carico nominale, non superiore a 70 K

Nota:Le specifiche speciali possono essere realizzate su ordinazione
