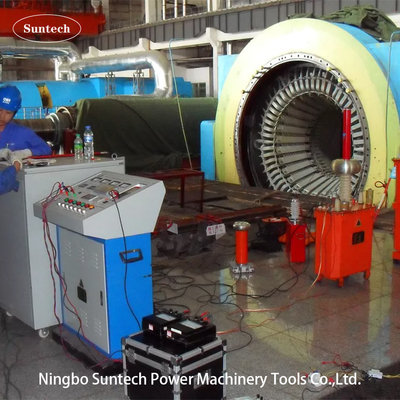

Attrezzatura di prova per generatori termici ad alta precisione / Tester ad alta tensione AC

Dati tecnici generali:

1. Modalità del circuito risonante: risonante in serie con induttanza variabile
2. Modello di sistema: CHX-L-350KVA/50KV
3. Fornitura di alimentazione di ingresso: 380±10% ((singola fase),50Hz/60Hz
4. Capacità di uscita nominale: 350 kVA
5. Tensione di uscita nominale:50KV
6. Corrente di uscita nominale: 7A
7. Livello di PD stesso: non più del 5pC
8. Intervallo di frequenza: 50/60 Hz
9. Forma d'onda della tensione di risonanza di uscita: onda sinusoidale pura
10. THD della forma d'onda di uscita: ≤ 1%
11. Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
12. Ciclo di lavoro: 30 minuti in condizioni di lavoro inferiori alla corrente nominale;
13. Fattore di qualità del set di prova stesso: Q≥30;
14. Aumento della temperatura: inferiore a 65 K per 30 minuti di corrente nominale di lavoro;
15. Livello di rumore: non superiore a 65 dB
16. Struttura del reattore: immerso in olio con serbatoio di ferro, induttanza regolabile

1. Potenza reattiva completamente compensata, la potenza dell'apparecchiatura e la potenza è solo inferiore a 1/10 dell'apparecchiatura misurata; con un volume più piccolo e più leggero rispetto alle apparecchiature della stessa capacità.
2. Con una grande capacità di uscita e una piccola capacità di potenza, basso costo, facile da usare e da mantenere al sicuro.
3. Circuito di filtro di corrente tipico, la distorsione della tensione di uscita (THD) è molto piccola
4. La corrente di cortocircuito dopo flashover o guasto è solo inferiore a 1/10 (1/Q) della corrente misurata, può efficacemente prevenire il danno al punto di guasto dopo il guasto.
5. Automatico blowout l'arco dopo flashover, è un processo lungo e stabile per recuperare la tensione di risonanza seriale, sicuro.

VI. Funzione

1. Funzione di comando e di indicazione a distanza per la spaziatura tra nucleo di ferro e reattore:Il sensore di interruzione è installato nel reattore, che legge direttamente l'interruzione del nucleo di ferro sulla console per guidare il funzionamento.
2. Funzione di arresto automatico quando il tempo di resistenza è scaduto:Quando il tempo di resistenza scade, il sistema si spegne automaticamente.
3. Posizione zero, avviamento zero, funzione di accelerazione:Se il regolatore di tensione non è in posizione zero, il pulsante di uscita HV non può essere chiuso, assicurando che il sistema passi da zero.
4. Protezione da sovraccarico:Il sistema è dotato di relè di sovra corrente, che è di elevata anti interferenza, azione rapida, protezione dell'oggetto di prova contro danni da sovra corrente.
5. Super tensione e lampeggiamento dell'oggetto di provafunzioni di protezione da sovraccarico:Questo sistema adotta una scheda di protezione elettronica contro sovratensione e flash-over, protegge l'oggetto di prova da sovratensione e flash-over.grande discrezione e inconveniente regolazione della tensione di protezione sfera-gapL'impostazione della protezione da sovra tensione è regolazione manuale, visualizzazione digitale, che è diretta, comoda e accurata.La protezione flash-over mostra la varianza dell'incidente del ritardo di caduta del segnale di scarica, lo confronta con il segnale di base e determina. È di elevata precisione, evitando eventuali errori di movimento per varianza accidentale di aumento del ritardo.
6. Funzione di monitoraggio in tempo reale dei dati di prova:È in grado di monitorare la tensione laterale HV, la corrente e la tensione laterale LV, la corrente, che è una visualizzazione più diretta dello stato di prova.
7. Visualizzazione digitale della funzione di risonanza e di blocco del circuito quando non è di risonanza e intensificazione:
8. Se il sistema non è al punto di risonanza, deve premere il pulsante di chiusura per aumentare.,rilasciare il pulsante di chiusura, fare clic sul pulsante di salita/basso per salire o scendere.
9. Fermo di emergenzaSe durante la prova si verificano condizioni anormali, si accende questo interruttore.la corrente principale verrà immediatamente interrotta per proteggere la sicurezza del personale di prova e dell'attrezzatura.

VII.Accessori

• Casella di accessori per l'immagazzinamento di accessori
• Cavi di connessione della console di comando e del regolatore di tensione
• Cavi di connessione del ragulatore di tensione e del trasformatore di eccitazione
• Cavi di uscita di trasformatori di eccitazione
• Cavi di messa a terra del sistema
• Cavi paralleli del reattore
• Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
• Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
• Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.

VIII. Applicazione Elenco di vendita

IX. Modello facoltativo

X. Tabella standard di prova di IEC60034-1:2017 Macchine elettriche rotanti - Parte 1 :Classificazione e prestazioni
