Set di prova HV di tipo contenitore con sistema di prova ad alta tensione veloce a risonanza

Resonante a frequenza variabile Test di resistenza alla tensione, Container tipo HV Test Set con risonanza, Fast Testing

I. Applicazione:

Il dispositivo di prova di risonanza in serie di tipo contenitore CHX-(JZ fissa tutte le apparecchiature di prova del dispositivo di prova di risonanza in serie in diversi contenitori,Progettazione integrativa dell'armadio di osservazione e controllo e dell'attrezzatura di prova completaLa connessione della linea di prova e della scatola di distribuzione dell'alimentazione è destinata al trasporto a clipper, connessione rapida per il test,conveniente per la manutenzione e l'installazione delle apparecchiature di prova che riducono notevolmente l'intensità del lavoro e adatto per il funzionamento sul campo

II. Ambito di applicazione

• La prova di resistenza al voltaggio e al PD è effettuata con il trasformatore.
• prova di taratura CVT di classe 500 KV e inferiore;
• Prova di ipotesi CA per HV CT/interruttore/bushing di classe 220KV e inferiore
• Prova di resistenza alla tensione CA per GIS, GIL e cavi di classe non superiore a 220 KV

III. Tipi di soluzione

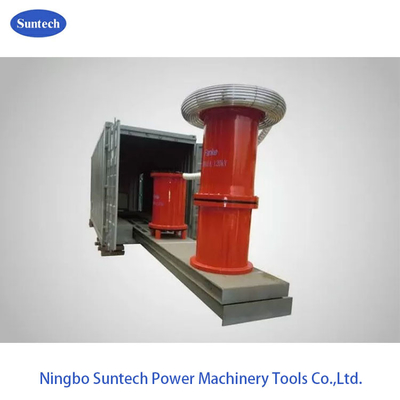

• Contenitore tipo 220kv trasformatore resistenza alla tensione e attrezzature complete di prova di scarica parziale
• attrezzature di prova di risonanza GIS ad alta tensione a serie variabile di frequenza 220kv di tipo contenitore.
• Equipaggiamento di prova di risonanza a frequenza variabile per cavi XLPE ad alta tensione di tipo contenitore.
• Trasformatore HV di tipo contenitore, apparecchiatura di taratura di campo CVT.

Nota:una parte di essi può essere progettata come telescopio elettrico idraulico a causa delle dimensioni dell'apparecchiatura.

Alcune parti dei tester possono essere progettate con compatibilità

IV. Disposizione di base dei contenitori

• Camera di osservazione e controllo: comprende un'unità di osservazione e controllo, ad es. armadio di controllo o computer, contatore di valori di picco, strumento di scarica parziale, ecc.
• Zona di integrazione dell'attrezzatura di prova HV: compresa la fonte di alimentazione a frequenza variabile (con scarica parziale o generale), il trasformatore di eccitazione HV (con scarica parziale), i reattori di prova HV,Divisore di tensione di capacità HV.
• Unità di distribuzione dell'energia elettrica: si tratta di fulmini, aria condizionata della sala di controllo, circuito di distribuzione dell'energia della sala di osservazione e controllo.
• Distretto dei magazzini di installazione di prova: comprende i magazzini delle linee di collegamento esterne di prova, dei dispositivi di installazione e degli strumenti di prova e installazione.
• La piastra di propulsione idraulica elettrica può essere utilizzata per alcune parti della specifica, rendendo così il dispositivo nelle zone HV allungare o spostare di nuovo in cabina automaticamente

V. Caratteristiche tecniche e vantaggi

• Miglioramento notevole dell'efficienza delle prove sul campo
• Progettazione integrata dell'armadio di osservazione e controllo e del dispositivo di prova completo.
• Considerazione dei problemi di riscaldamento, vibrazione e perdita mediante un concetto di progettazione completamente nuovo
• Comodo per il sollevamento e il trasporto
• Sigillato per pressione d'aria, impermeabile, impermeabile alla pioggia e a riscaldamento.
• Speciale scrivania di comando e posto per lo strumento,dispositivo bi-dimensionale idraulico anti-vibrazione, per evitare danni allo strumento durante il trasporto di prova.
• Nella progettazione delle apparecchiature HV e dei contenitori è stata presa in considerazione una distanza di sicurezza di isolamento sufficiente.
• Il sistema del dispositivo di prova e i parametri di configurazione del contenitore possono essere selezionati dai campioni del cliente.
• Il motore elettrico del reattore è dotato di un'unità di spinta idraulica e il movimento è delicato e stabile, senza stagnazione e oscillazione per evitare il tempo di manovra delle unità di spinta.
• Generatore e dispositivo di controllo del cavo è anche può essere selezionato

VI. Principali componenti:

• Gruppo di reattori di prova HV
• Fonte di alimentazione a frequenza variabile
• Trasformatore di eccitazione
• Divisori di tensione
• Contenitore di controllo e di funzionamento più piccolo
• Un contenitore standard per la zona di prova HV
• Accessori di prova e così via.
