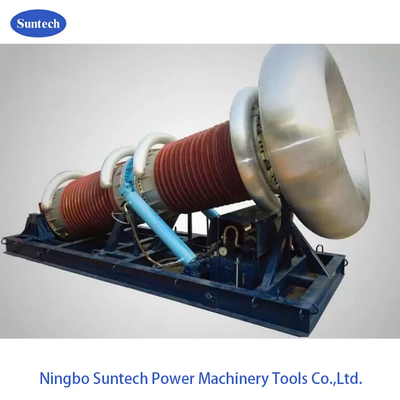

Sistema di prova di risonanza AC a induttanza variabile Tipo idraulico per HV GIS o CVT

IV. In piedi e in piedi riciclaggio Figura

1.progettazione multifunzione per entrambi i reattori in grado di soddisfare l'output ad alta tensione di frequenza di potenza necessaria per la taratura di campo per CVT inferiore a 50 Hz.
2.Combinazione con sorgente di alimentazione a frequenza variabile per completare il test di resistenza alla tensione CA per apparecchiature elettriche quali GIS, interruttore,
Induttore reciproco, isolatore da 110KV a 500KV.

• riciclaggio rapido o posa in piedi della parte generatrice HV (reattori di prova e trasformatore di eccitazione) attraverso apparecchiature elettroidrauliche e senza la necessità di utilizzare la macchina di sollevamento,Ridurre l'intensità del lavoro e migliorare l'efficienza dei test• evitare facilmente l'altezza di trasporto delle apparecchiature di prova;
• Progettazione interna integrata per il reattore di prova ad alta tensione libero PD e il trasformatore di eccitazione per risparmiare lo spazio di disposizione del campo di prova;
• Adotta una gonna di ombrello in silicone per materiali isolanti del guscio della parte generatrice HV, riduce l' altezza e ottimizza il volume e il peso
• della parte;
• Fondamento speciale per contenitori utilizzato per realizzare facilmente il trasporto montato sul veicolo; adotta apparecchiature elettro-idrauliche con grande spinta e sollevamento delicato fuori agilità e senza oscillazione;
• Il sistema può essere dotato di un determinato veicolo di prova (facoltativo)

Dati tecnici generali:

Condensatore nominale: 400 KVA ¥ 1000 KVA
Tensione nominale: 400KV 800KV
Corrente nominale: 1A 2A
Potenza di lavoro: alimentazione monofase 380V,50Hz/60Hz
Valore del fattore di qualità del sistema: Q ≥ 50
Ciclo di lavoro e aumento della temperatura: dopo 15 minuti di funzionamento nominale, l'aumento della temperatura di avvolgimento ≤ 65K
Rumore: ≤ 65 dB
Altitudine: ≤ 3000 m
Temperatura ambientale: -25°C ~45°C,umidità relativa ≤ 90%,senza condensazione
Dimensioni: cfr. figura precedente

VI.Accessori

• Casella di accessori per l'immagazzinamento di accessori
• Cavi di ingresso della fonte di alimentazione
• Cavi di uscita della fonte di alimentazione
• cavo di connessione tra trasformatore di eccitazione e regolatore di tensione
• cavo di connessione tra il trasformatore di eccitazione e la console di controllo
• Cavi di messa a terra del sistema
• Cavi di uscita HV del reattore
• Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
• Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
• Piattaforma idraulica
• Anello corona per il reattore di prova e il divisore
• Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.
