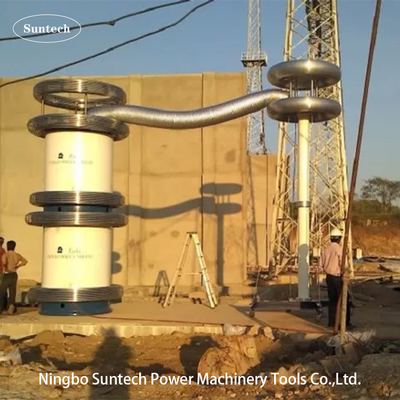

Dispositivo di prova del cavo HV XLPE lungo / attrezzatura di prova HV 3000KVA o capacità OEM

II.Figura del principio di prova:


VF: fonte di alimentazione a frequenza variabile che costituisce la parte di controllo e misurazione nel circuito di prova.

T: trasformatore di eccitazione che fornisce la tensione di eccitazione per il reattore di prova HV
L: Reattore di prova che è un'induttanza risonante nel circuito LC e produce la tensione di prova

Cx: attrezzatura testata

MOA1: il parafulmine è la parte di protezione del trasformatore di eccitazione
C1, C2: divisore di tensione (C1 è il braccio ad alta tensione, C2 è il braccio a bassa tensione) che è la parte di misurazione della tensione HV


III.Dati tecnici generali:

1. Modalità di test del sistema: Serie risonante a frequenza variabile
2. Modello di sistema: OEM
3. Alimentazione in ingresso: 380±10%(trifase),50Hz/60Hz
4. Numero di reattori di prova HV: OEM
5. Capacità di uscita nominale: OEM
6. Tensione di uscita nominale: 150KV o OEM
7. Tensione massima di prova: non più di 150 KV, 300 KV, 450 KV
8. Corrente di uscita nominale: 25 A max o OEM
9. Reg.Gamma di frequenza: 20Hz-300Hz
10. Forma d'onda della tensione di risonanza in uscita: onda sinusoidale
11. THD della forma d'onda di uscita: ≤1%
12. Livello di isolamento: inferiore a 1,1 volte e mantenimento di 1 minuto, normale
13. Ciclo di lavoro: 60 minuti in condizioni di lavoro correnti nominali;
14. Fattore di qualità del test stesso: Q≥60
15. Aumento della temperatura: inferiore a 65K con corrente nominale di funzionamento 60 minuti;
16. Livello di rumore: non più di 65 dB
17. Struttura del reattore: tipo a bagno d'olio, tipo a cilindro con tubo epossidico;

IV.Accessori

• Anelli corona necessari
• Cavi paralleli del reattore
• Cavi di uscita HV (reattore da dividere)
• Anello corona per reattore di prova
• Vengono offerti un rapporto di prova finale, un certificato di qualità, un manuale utente e una lista di imballaggio.

V. Modello tipico di reattori di prova

1 Modello opzionale per test di tensione di tenuta in loco del cavo XLPE classe 132KV

Nota: classe di tensione del cavo testato ≤ 132 kV, 0,25 uF/km

2 Modello opzionale per test di tensione di tenuta in loco del cavo XLPE classe 230 KV

Nota: classe di tensione del cavo testato ≤ 230 kV, 0,25 uF/km

3 Modello opzionale per test di tensione di tenuta in loco del cavo XLPE classe 330KV

Nota: classe di tensione del cavo testato ≤ 330 kV, 0,25 uF/km

4 Altro modello opzionale per test di tensione di tenuta in loco su cavo XLPE lungo

Nota: la tensione di prova del cavo XLPE è considerata pari a 1,7U₀

5 Modello opzionale per cavo di classe HV o EHV e GISTest di tensione CA in loco

VI.Tabella standard dei test in loco da IEC 60840:2011 e IEC 62067:2011 per cavo XLPE

VII.Tabella standard dei test di isolamento in loco dalla norma IEC 62271-203:2011 per HV GIS
