Name: Sistema di prova di risonanza ad alta tensione a frequenza 30-300 Hz con fonte di alimentazione a frequenza variabile
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-4800KVA/200KV,400KV,600KV,800KV
Price: 285,715.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Principio di prova: Circuito di risonanza a frequenza variabile

Utilizzatori: Test di resistenza alla tensione AC in loco sotto 200KV, 400KV, 600KV, 800KV per HV GIS o GIL

Caratteristica di progettazione: Reattore di prova modulare ad alta tensione, uscita Q più elevata, gamma di prova multipla

Componente: Fonte di alimentazione V/F, trasformatore di eccitazione, reattore di prova modulare più leggero e d

Frequenza di prova: 30-300Hz

Ciclo di lavoro: 15 minuti o 60 minuti

Accuratezza della prova: Non meno dell'1,5%

Forma d'onda dell'uscita: Buona onda senoide

Speciale per: Test in loco per HV o EHV GIS,CT,PT

Modulo di utilizzo del reattore: In serie o in connessione parallela

Standard di prova: IEC60060-1:2010;IEC 62271-203:2011 per i sistemi di informazione geografica

Evidenziare:

Sistema di prova di risonanza ad alta tensione a 300 Hz

Sistema di prova di risonanza a frequenza variabile

Informazioni di base

Luogo di origine: Ningbo, Cina

Marca: Ningbo Suntech Power

Certificazione: ISO9001

Numero di modello: CHX-4800KVA/200KV,400KV,600KV,800KV

Termini di pagamento e spedizione

Imballaggi particolari: Cassa in legno standard di esportazione senza fumigazione

Tempi di consegna: 45~60 giorni lavorativi

Termini di pagamento: T/T, L/C

Capacità di alimentazione: 5 serie / 2 mesi

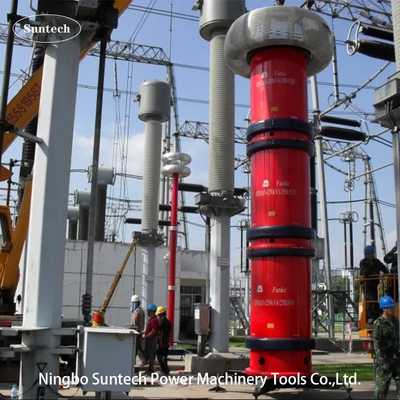

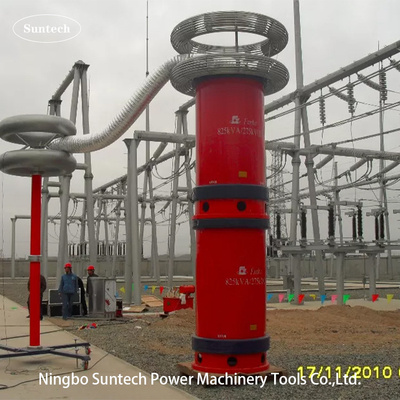

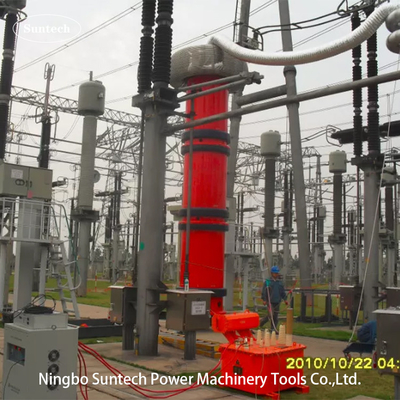

Galleria

Sistema di prova di risonanza ad alta tensione a frequenza 30-300 Hz con fonte di alimentazione a frequenza variabile

Descrizione di prodotto

Resonante a frequenza variabile, resistenza alla tensione, per la prova GIS ad alta tensione

I. Applicazione:

Questa serie di prove modello CHX-4800KVA/200KV,400KV,600KV,800KV è progettata per eseguireprova di ipotesi di corrente alternata in loco con tecnologia di circuito di risonanza a frequenza variabileper impianti GIS di classe 110 kV-800 kV e altri impianti elettrici HV; la tensione di prova massima non è superiore a 200 kV,400 kV,600KV o 800KV attraverso reattori modulari di prova HV in parallelo o in serie La frequenza di prova può variare da 30 a 300 Hz; il ciclo di lavoro non può superare i 15 o i 60 minuti.

Attraverso i reattori di prova modulari collegati in parallelo o in serie, il set di prova può anche essere eseguito la seguente prova di ipotesi AC in loco:

1.1 Non più di 200 KV e 24 A per HV GIS con non più di U_{con valore nominale}=123KV ealtri apparecchi elettrici HVstrutture

1.2 Non più di 400 KV e 12 Aper HV GIS con non più di U_{con valore nominale}= 300KV ealtri apparecchi elettrici HVstrutture

1.3 Non più di 600KV e 6Aper il SIG EHV con non più di U_{con valore nominale}= 550KV ealtri apparecchi elettrici HVstrutture

1.4 Non più di 800KV e 6Aper il SIG EHV con non più di U_{con valore nominale}= 800KV ealtri apparecchi elettrici HVstrutture

Fino ad ora, avevamo fornito 1200KV e 9A sistema di prova di risonanza di frequenza variabile per la Cina società di rete elettrica.Modello diversificato in seriesecondo diverse applicazioni di prova HV o UHV attraverso reattori di prova in serie o in connessione parallela e numero di configurazioni in ciascuna serie,Il modello simile può vedere un altro modello tipico nella seguente clausola.

II. Componenti principali:

NT1	Nome dei componenti	Tipo e specifiche	- Qty.	Ogni peso	Ogni dimensione
1	Potenza a frequenza variabile	FKVF-200kW/380V	1 pezzo	180 kg	7507001000 mm
2	Trasformatore di eccitazione	CQSB(J)-200kVA	1 pezzo	1800 kg	650650800 mm
3	Reattore di prova a risonanza HV	CHX ((kf) - 1200kVA/200kV	4 pezzi	2800 kg	D1200*H1250 mm
4	Divisore di capacità	TRF-800kV/1000pF	1 set	550 kg	D350*H7600 mm
5	Accessori di prova speciali		1 set

Nota:1. Il condensatore di carico può essere opzionale quando una piccola linea di carico sta testando o ha bisogno di carico analogo per controllare la frequenza di prova.

2. Il reattore di prova può essere prodotto per essere 150KV, 200KV, 250KV, 300KV, 350KV, 400KV per ogni voltaggio nominale di pezzo in base alla diversa portata dell'oggetto testato o richiesto dal cliente.corrente nominale di ciascun reattore HV può essere 1 ~ 15A opzionale in questo set serializzato,

3. L'induttanza di smorzamento HV può essere facoltativa per sopprimere le armoniche ad alta frequenza e resistere alla sovratensione causata dal flashover dell'oggetto sottoposto a prova, specialmente nel set di prova EHV o UHV.

III. Principio di prova:
Sistema di prova di risonanza ad alta tensione a frequenza 30-300 Hz con fonte di alimentazione a frequenza variabile 0

VF: Fonte di alimentazione a frequenza variabile T: trasformatore di eccitazione
L: Reattore di prova Cx: attrezzature sottoposte a prova MOA1: arresta lampi
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione))

IV. Dati tecnici generali:

Modalità di prova del sistema: risonanza in serie a frequenza variabile
Modello di sistema: CHX-4800KVA/200KV,400KV,600KV,800KV
Fornitura di alimentazione di ingresso: 380 ± 10% ((trifase),50Hz/60Hz
Numero di reattori di prova HV: 4 pezzi
Capacità di uscita nominale: 4800kVA
Voltaggio di uscita nominale: 200KV,400KV,600KV,800KV
tensione massima di prova: non superiore a200KV, 400KV, 600KV, 800KV
Corrente nominale di uscita: 6A/ singolo pezzo o in serie;12A o 24A in parallelo
Intervallo di frequenza regolare: 30 Hz-300 Hz
Forma d'onda di risonanza di tensione di uscita: onda sinusoidale
THD della forma d'onda di uscita: ≤ 1%
Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
Ciclo di funzionamento: 15 min o 60 min facoltativo in condizioni di funzionamento sotto la corrente nominale;
Fattore di qualità del set di prova stesso: Q≥60
Aumento della temperatura: meno di 65 K sotto la corrente nominale durante il ciclo di esercizio;
Livello di rumore: non superiore a 70B
Struttura del reattore: tipo immerso in olio, tipo cilindro tubo epossidico;

V. Pannello principale del software di misurazione e controllo:

Sistema di prova di risonanza ad alta tensione a frequenza 30-300 Hz con fonte di alimentazione a frequenza variabile 1

VI.Accessori

Casella di accessori per l'immagazzinamento di accessori
Cavi di ingresso della fonte di alimentazione
Cavi di uscita della fonte di alimentazione
Cavi di uscita di trasformatori di eccitazione
Cavi di messa a terra del sistema
Cavi paralleli del reattore
Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
Base di supporto del divisore
Anello corona per il reattore di prova e il divisore
Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.

VII. Altri modelli tipici

7.1 Per la prova di ipotesi di corrente alternata in loco GIS di classe 123KV ~ 300KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione (A partire da 45 Hz)
CHX-400KVA/200KV,400KV	200KV*2	2A@200KV	400 KVA	Per la classe GIS a 123 KV e inferiore
		1A@400KV		Per la classe GIS di 300 KV e inferiori
CHX-800KVA/200KV,400KV	200KV*2	4A@200KV	800 KVA	Per la classe GIS a 123 KV e inferiore
		2A@400KV		Per la classe GIS di 300 KV e inferiori
CHX-1000KVA/200KV,400KV	200KV*2	5A@200KV	1000 KVA	Per la classe GIS a 123 KV e inferiore
		2.5A@400KV		Per la classe GIS di 300 KV e inferiori
CHX-2000KVA/200KV,400KV	200KV*2	10A@200KV	2000 KVA	Per la classe GIS a 123 KV e inferiore
		5A@400KV		Per la classe GIS di 300 KV e inferiori
Richiesta speciale può essere fatta per ordine

7.2Per la prova di ipotesi di corrente alternata in loco GIS di classe 145KV ~ 362KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione (A partire da 45 Hz)
CHX-500KVA/250KV,500KV	250 KV*2	2A@250KV	500 KVA	Per 145 KV e sotto la classe GIS
		1A@500KV		Per la classe GIS di 362 KV e inferiori
CHX-1000KVA/250KV,500KV	250 KV*2	4A@250KV	1000 KVA	Per 145 KV e sotto la classe GIS
		2A@500KV		Per la classe GIS di 362 KV e inferiori
CHX-2000KVA/250KV,500KV	250 KV*2	8A@250KV	2000 KVA	Per 145 KV e sotto la classe GIS
		4A@500KV		Per la classe GIS di 362 KV e inferiori
CHX-3000KVA/250KV,500KV	250 KV*2	12A@250KV	3000 KVA	Per 145 KV e sotto la classe GIS
		6A@500KV		Per la classe GIS di 362 KV e inferiori
Richiesta speciale può essere fatta per ordine

7.3 PerProva di ipotesi di corrente alternata in loco GIS di classe 170KV ~ 550KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione (A partire da 45 Hz)
CHX-1200KVA/300KV,600KV	300KV*2	4A@300KV	1200 KVA	Per la classe GIS di 170 KV e inferiori
		2A@600KV		Per la classe GIS di 550 KV e inferiori
CHX-1800KVA/300KV,600KV	300KV*2	6A@300KV	1800 KVA	Per la classe GIS di 170 KV e inferiori
		3A@600KV		Per la classe GIS di 550 KV e inferiori
CHX-2400KVA/300KV,600KV	300KV*2	8A@300KV	2400KVA	Per la classe GIS di 170 KV e inferiori
		4A@600KV		Per la classe GIS di 550 KV e inferiori
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	Per la classe GIS di 170 KV e inferiori
		6A@600KV		Per la classe GIS di 550 KV e inferiori
CHX-4800KVA/300KV,600KV	300KV*2	16A@300KV	4800KVA	Per la classe GIS di 170 KV e inferiori
		8A@600KV		Per la classe GIS di 550 KV e inferiori
Richiesta speciale può essere fatta per ordine

7.4 PerProva di ipotesi di corrente alternata in loco GIS di classe 123KV ~ 800KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione (A partire da 45 Hz)
CHX-2400KVA/200KV × 4	800KV	12A@200KV	2400KVA	Per la classe GIS a 123 KV e inferiore
		6A@400KV		Per la classe GIS di 300 KV e inferiori
		3A@600KV		Per la classe GIS di 550 KV e inferiori
		3A@800KV		Per la classe GIS di 800 KV e inferiori
CHX-3600KVA/200KV × 4	800KV	13A@200KV	3600KVA	Per la classe GIS a 123 KV e inferiore
		9A@400KV		Per la classe GIS di 300 KV e inferiori
		4.5A@600KV		Per la classe GIS di 550 KV e inferiori
		4.5A@800KV		Per la classe GIS di 800 KV e inferiori
CHX-4800KVA/200KV × 4	800KV	24A@200KV	4800KVA	Per la classe GIS a 123 KV e inferiore
		12A@400KV		Per la classe GIS di 300 KV e inferiori
		6A@600KV		Per la classe GIS di 550 KV e inferiori
		6A@800KV		Per la classe GIS di 800 KV e inferiori
Richiesta speciale può essere fatta per ordine

VIII. Tabella standard di prova di isolamento in loco di IEC 62271-203:2011 per HV GIS

Sistema di prova di risonanza ad alta tensione a frequenza 30-300 Hz con fonte di alimentazione a frequenza variabile 2
