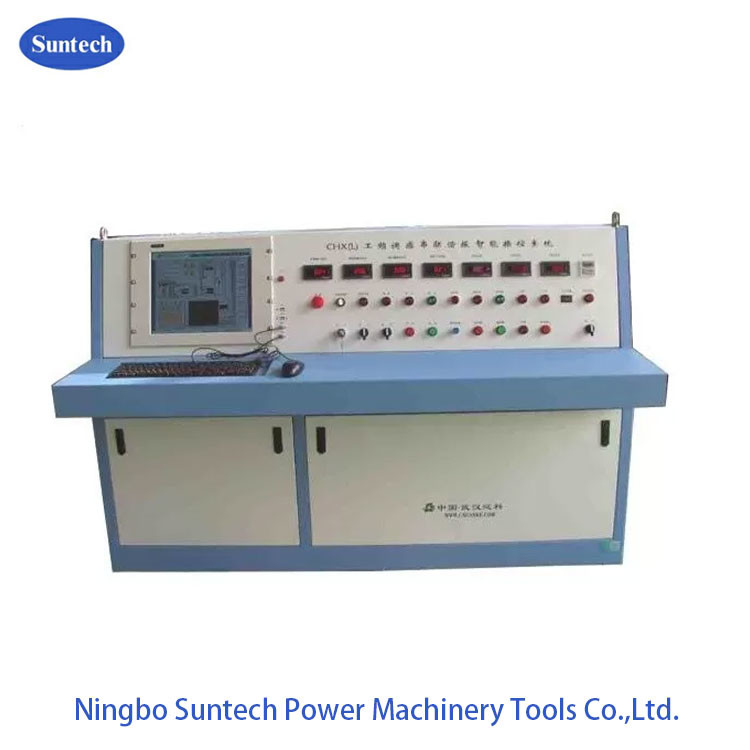

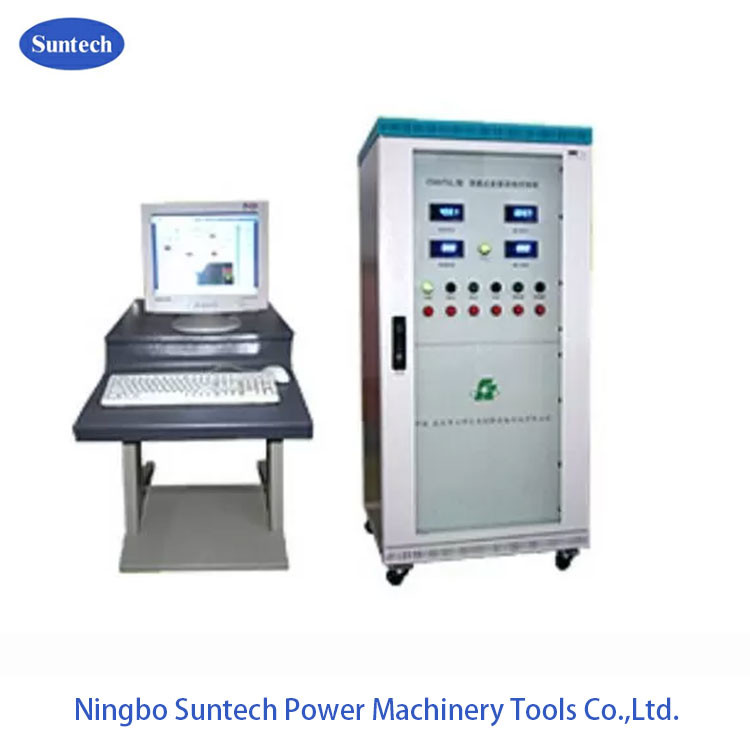

Sistema di prova a risonanza di 380 V CA Unità di controllo intelligente a risonanza di frequenza di potenza

V. Dati tecnici generali:

1. Modalità del circuito risonante: risonante in serie con induttanza variabile
2. Modello di sistema: realizzato su ordinazione
3. Fornitura di alimentazione di ingresso: 380±10% ((singola fase),50Hz/60Hz
4. Capacità di produzione nominale: su ordinazione
5. Portata nominale Voltaggio: fabbricato su ordinazione
6. Corrente di uscita nominale: su ordinazione
7. Intervallo di frequenza: 50/60 Hz
8. Forma d'onda della tensione di risonanza di uscita: onda sinusoidale pura
9. THD della forma d'onda di uscita: ≤ 1%
10. Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
11. Ciclo di lavoro: 180 minuti in condizioni di lavoro inferiori alla corrente nominale;
12. Livello di rumore: non superiore a 65 dB
13. Struttura del reattore: immerso in olio con serbatoio di ferro, induttanza regolabile

VI. Descrizione delle funzioni

1. Funzione di controllo e di indicazione a distanza per il vuoto tra nucleo di ferro e reattore:Il sensore di vuoto è installato nel reattore, che legge direttamente il vuoto tra nucleo di ferro e reattore sulla console per guidare il funzionamento.L'interruttore di limitazione dell'intervallo e l'indicatore sono anche installati.
2. Funzione di arresto automatico quando il tempo di resistenza è scaduto: la sincronizzazione di resistere adotta un timer digimatico.
3. Se il regolatore di tensione non è in posizione zero, il pulsante di uscita HV non può essere chiuso.Assicurando che il sistema passi da zero.
4. Protezione da sovraccarico:Il sistema è dotato di relè a sovraccarico, di elevata antiinterferenza, azione rapida, protezione dell'oggetto di prova contro danni da sovraccarico.
5. Funzioni di protezione contro il flash-over di oggetti sottoposti a tensione elevata e di oggetti sottoposti a prova:Il sistema utilizza una scheda elettronica di protezione contro il flash-over e il flash-over, che protegge l'oggetto sottoposto a prova contro il flash-over e il flash-over.E'veloce., stabile e affidabile, superando l'instabilità, la grande discrezione e l'inconveniente regolazione della tensione di protezione di sfera-gap.display digitaleLa protezione flash-over campiona la varianza di incidente del ritardo di caduta del segnale di scarica, la confronta con il segnale di base e determinaÈ di alta precisione., evitando eventuali errori di movimento per variazione accidentale di ritardo crescente.
6. Funzione di monitoraggio in tempo reale per i dati di prova: è in grado di monitorare la tensione laterale HV, la corrente e la tensione laterale LV, la corrente, che è una visualizzazione più diretta dello stato di prova.
7. Visualizzazione digitale della funzione di risonanza e di blocco del circuito quando non è di risonanza e intensificazione:
8. Se il sistema non è al punto di risonanza, deve premere il pulsante di chiusura per aumentare.,rilasciare il pulsante di chiusura, fare clic sul pulsante di salita/basso per salire o scendere.
9. Ferma di emergenza:  Accendere  Accendere l'interruttore del freno di emergenza.la corrente principale verrà immediatamente interrotta per proteggere la sicurezza del personale di prova e dell'attrezzatura.
