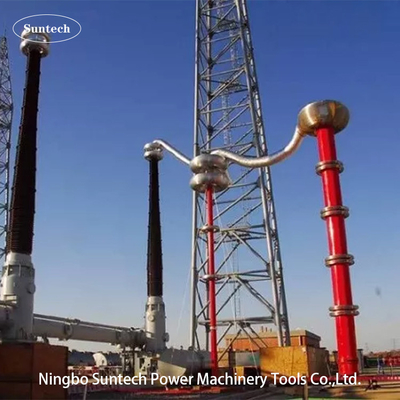

Sistema di prova di risonanza AC a frequenza variabile Set di prova ad alta tensione per sottostazioni UHV o GIS

III. Principio di prova:


VF: Fonte di alimentazione a frequenza variabile T: trasformatore di eccitazione
L: Reattore di prova Cx: attrezzature sottoposte a prova MOA1: arresta lampi
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione))


IV. Dati tecnici generali:

1. Modalità di prova del sistema: risonanza in serie a frequenza variabile
2. Modello di sistema: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
3. Fornitura di alimentazione di ingresso: 380 ± 10% ((trifase),50Hz/60Hz
4. Numero di reattori di prova HV: 4 pezzi
5. Capacità di uscita nominale: 4000 kVA
6. Voltaggio di uscita nominale: 200KV,400KV,600KV,800KV,1000KV
7. tensione massima di prova: non superiore a200KV, 400KV, 600KV, 800KV, 1000KV
8. Corrente di uscita nominale: 4A / singolo pezzo o in serie;16A o 20A in parallelo
9. Intervallo di frequenza regolare: 20 Hz-300 Hz
10. Forma d'onda di risonanza di tensione di uscita: onda sinusoidale
11. THD della forma d'onda di uscita: ≤ 1%
12. Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
13. Ciclo di funzionamento: 60 minuti opzionale in condizioni di funzionamento sotto la corrente nominale;
14. Fattore di qualità del set di prova stesso: Q≥60
15. Aumento della temperatura: meno di 65 K sotto la corrente nominale durante il ciclo di esercizio;
16. Livello di rumore: non superiore a 70B
17. Struttura del reattore: tipo immerso in olio, tipo cilindro tubo epossidico;

V. Caratteristica tecnica e vantaggio

• Progettazione modulare, in grado di connettere in serie e in parallelo i reattori,ampia gamma di applicazioni.
• Intervallo di frequenza di funzionamento:20-300 Hz
• Valore del fattore di qualità elevato:Q ≥ 100 ((quando f=20Hz) grande capacità termica, basso aumento di temperatura, lungo
• Continuo del periodo di prestazione
• Conveniente per le prove sul campo per le dimensioni e il peso inferiori ai trasformatori di prova convenzionali.
• La forma d'onda della tensione di uscita è sinusoidale, il fattore di deviazione della forma d'onda ≤ 1%
• Questo dispositivo può essere dotato di un veicolo di prova speciale e di un contenitore insieme
• Progettazione gratuita PD facoltativa.

VI. Pannello principale del software di misurazione e controllo:

VII.Accessori

• Casella di accessori per l'immagazzinamento di accessori
• Cavi di ingresso della fonte di alimentazione
• Cavi di uscita della fonte di alimentazione
• Cavi di uscita di trasformatori di eccitazione
• Cavi di messa a terra del sistema
• Cavi paralleli del reattore
• Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
• Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
• Base di supporto del divisore
• Anello corona per il reattore di prova e il divisore
• Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.

VIII. Altri modelli tipici

1 Per la prova di ipotesi di corrente alternata in loco GIS di classe 123KV ~ 300KV

2Per la prova di ipotesi di corrente alternata in loco GIS di classe 145KV ~ 362KV

3 perProva di ipotesi di corrente alternata in loco GIS di classe 170KV ~ 550KV

4 PerProva di ipotesi di corrente alternata in loco GIS di classe 123KV ~ 800KV

IX. Tabella standard di prova di isolamento in loco della IEC 62271-203:2011 per HV GIS
