Luogo di origine: | Ningbo, Cina |
Marca: | Ningbo Suntech Power |
Certificazione: | ISO9001 |
Numero di modello: | CTT1000 |
Quantità di ordine minimo: | Un'unità |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Cassa in legno standard di esportazione senza fumigazione |
Tempi di consegna: | 10-15 giorni lavorativi |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 10 serie/mese |
Nome del prodotto: | Testatore di tracciamento dei cavi | Appilcation: | Cable Locate Trace e Deep Detection |
---|---|---|---|
Frequenza di esercizio: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | Max.Voltage: | Max.200V (valore di picco CA) |
Fornitore di alimentazione: | Batteria al litio ricaricabile incorporata | Caricabatterie: | Input AC 100-240V, 50/60Hz, uscita DC 8,4V, 2A. |
Peso: | Trasmettitore 2,2 kg, ricevitore 2,2 kg | Condizione di lavoro: | -10-40°C. Umidità 5-90% RH, Altitudine <4500m |
Evidenziare: | Testatore di tracciamento del cavo a 500 Hz,Tracciatore di cavi sotterranei di rilevamento della profondità,Set di esami di guasti del cavo 240V |
Testatore di tracciamento di identificatori di cavi sotterranei, set di prova di guasti del cavo, testatore di tracciamento del cavo
I. Applicazione:

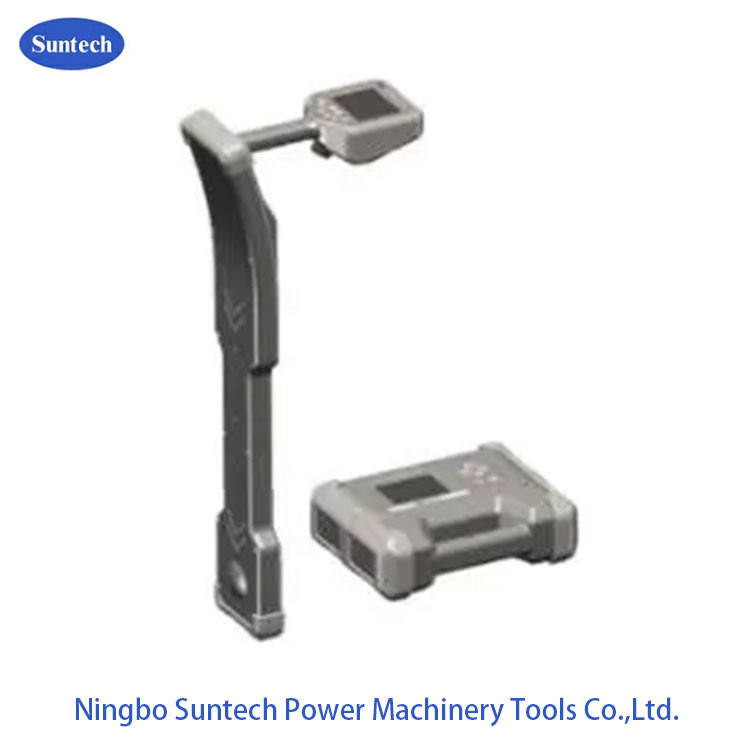

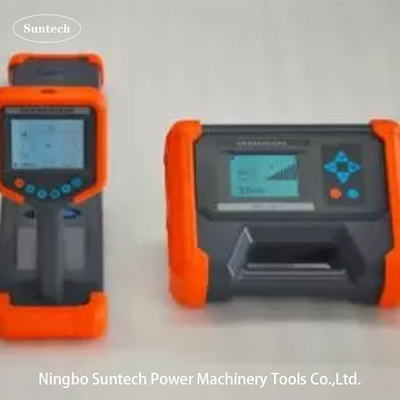

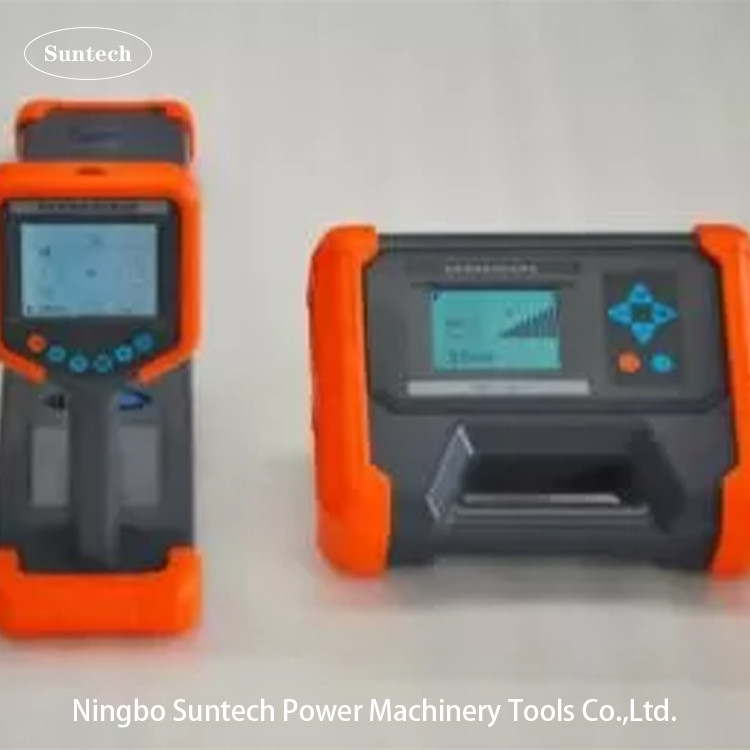

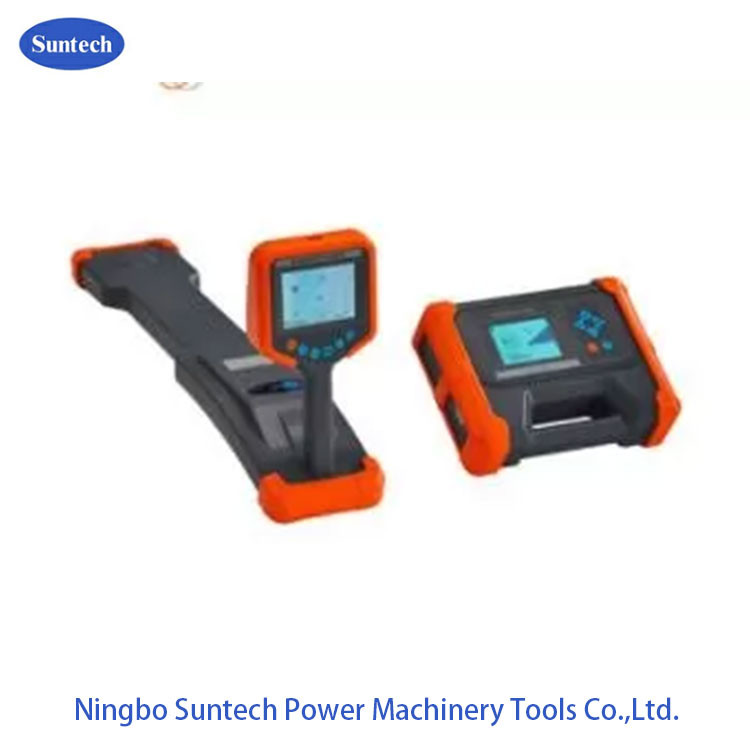

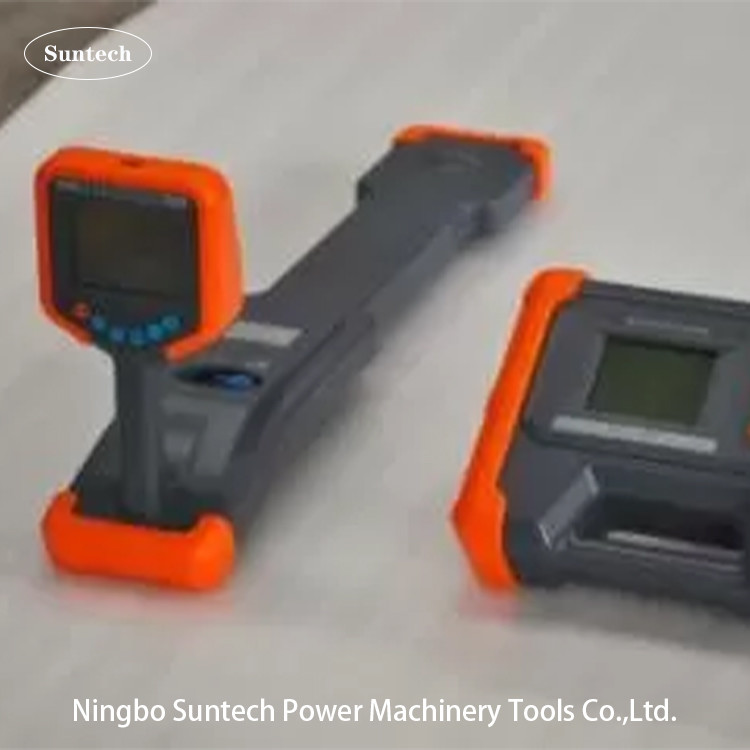

Il CTT1000 è un sistema di rilevamento delle condotte metalliche sotterranee ad alte prestazioni composto da trasmettitori e ricevitori di segnali.rilevamento delle condotte e misurazione della profondità delle condotte metalliche e dei cavi sotterraneiPuò effettuare l'identificazione dell'unicità con una varietà di accessori selezionati, nonché il danno dell'isolamento del tubo e la ricerca di alcuni tipi di difetti del cavo
II. Caratteristica
Visualizzazione della bussola: visualizza in modo intuitivo la posizione della condotta e le direzioni sinistra e destra.
Tracciamento dei segnali veri e falsi: misurazione della direzione corrente, tracciamento dei segnali di errore corretti, eliminazione delle interferenze di linea (alcune frequenze).
Misurazioni di profondità e di corrente, possono visualizzare la curva storica della forza del segnale.
Processo di campionamento completamente digitale ad alta precisione: stabile e affidabile, sensibilità ultra elevata, forte capacità anti-interferenza,può sopprimere completamente la frequenza di potenza e le interferenze armoniche dei cavi e delle condotte adiacenti.
rilevamento del cavo in corso: pinze di trasmissione ad alte prestazioni, segnale di uscita di accoppiamento massimo al cavo in corso.
Identificazione dei cavi/duoi: le pinze flessibili (facoltative) sono facili da usare e forniscono chiaramente i risultati di identificazione; gli stetoscopi (facoltativi) possono essere utilizzati quando non è comodo utilizzare le pinze.
Determinazione dei guasti a terra: il booster HV (opzionale) aumenta la tensione di uscita massima a 1000V, utilizza il telaio A (opzionale) per individuare i punti di rottura dell'isolamento a terra della condotta,Non è necessario regolare lo zeroLa freccia indica la direzione del punto di guasto.
Frequenze di rilevamento multiple: rilevamento attivo e rilevamento passivo.
Una varietà di uscite di segnale del trasmettitore: uscita di connessione diretta, uscita di accoppiamento della pinza, induzione delle radiazioni.
Alta potenza di uscita del trasmettitore, uscita regolabile in più, abbinamento e protezione automatici dell'impedenza.
gruppo di batterie agli ioni di litio di grande capacità,
Cassa robusta, leggera e portatile.
III. Parametro tecnico
Trasmettitore
Moduli di uscita: uscita di connessione diretta, induzione di radiazioni, uscita di accoppiamento della pinza ((facoltativo), amplificatore HV di localizzazione dei guasti ((facoltativo).
Frequenza di uscita: 640 Hz (frequenza composta), 1280 Hz (frequenza composta), 10 kHz, 33 kHz, 82 kHz, 197 kHz.
Potenza di uscita: Max.10W, 10 marce regolabili, abbinamento automatico dell'impedenza.
tensione di uscita di connessione diretta: massimo 150 Vpp.
Protezione da sovraccarico e cortocircuito.
Interfaccia uomo-macchina: display LCD a matrice di 320 x 240 punti.
Batteria integrata: batteria agli ioni di litio 18650 a 4 sezioni, nominale 7.4V, 6.8Ah.
Ricevitore
Modalità di ingresso: bobina di ricezione integrata, CT flessibili (facoltativo), stetoscopio (facoltativo), dispositivo di rilevamento difetti di tipo A (facoltativo).
Frequenza di ricezione: Frequenza di rilevamento attivo per tubi: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Frequenza di potenza Frequenza di rilevamento passivo: 50Hz/60Hz e 250Hz/300Hz (configurabile dall'utente).Frequenza di rilevamento RF passiva: la frequenza centrale è rispettivamente 10kHz, 33kHz, 82kHz.
Modalità di rilevamento dei tubi: metodo a picco largo, metodo a picco stretto, metodo sound valley.
Modalità di identificazione del cavo: identificazione automatica flessibile dei CT a pinza (opzionale) e misurazione della corrente, identificazione con stetoscopio (opzionale).
Display LCD 320*240, che mostra l'ampiezza del segnale, la direzione sinistra/destra, l'indicazione corretta/falsa, la curva storica della forza del segnale, la profondità, la corrente e il risultato.
Batteria integrata, 2 sezioni 18650 batteria agli ioni di litio, 7,4V, 3,4Ah.
Altri
Dimensioni: trasmettitore 280*220*90mm. ricevitore 680*277*120mm.
Peso: trasmettitore 2,3 kg. ricevitore 2,0 kg.
Caricabatterie: ingresso AC100-240V, 50/60Hz, uscita DC 8,4V,2A/3A.
Condizioni di lavoro: temperatura -10-40°C, umidità 5-90% RH, altitudine <4500m.
IV. Accessori standard
- No, no, no, no. | Nome | Disegni e istruzioni | - Qty. |
1 | Cavo di connessione di uscita del trasmettitore | 1 | |
2 | Esercizio di messa a terra | 2 | |
3 | Linea di prolungamento di messa a terra | 1 | |
4 | Caricabatterie | T standard, trasmettitore e ricevitore devono essere caricati separatamente | 2 |
V. Accessori opzionali (indicare al momento dell'ordine)
- No, no, no, no. | Nome | Disegni e istruzioni |
1 | Cavo di collegamento per gli accessori del ricevitore. | Infissi a 6 nuclei blu |
2 | Cavo di collegamento per gli accessori del trasmettitore. | Stagno rosso a 5 nuclei |
3 | CT a pinza per trasmettitore | |
4 | CT flessibile per ricevitore | |
5 | Una cornice | |
6 | Potenziatore HV per il rilevamento dei guasti | |
7 | Stetoscopio in miniatura | |
8 | Stetoscopio a fusto lungo | |
9 | Barretta di rilevamento per stetoscopio a fusto lungo |
