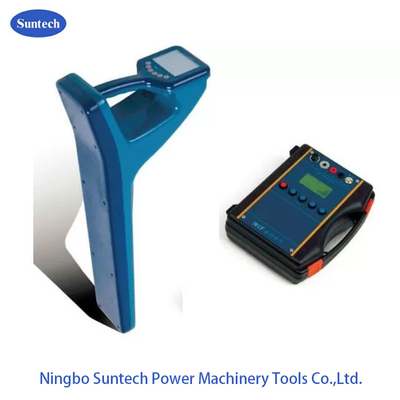

Equipaggiamento di prova del cavo ad alta tensione a radiazioni facili Identificatore del cavo sotterraneo

Tester di localizzazione dei cavi sotterranei, Tester di localizzazione di tubi e cavi sotterranei

I. Applicazione

1. viene utilizzato per localizzare la traccia e la profondità di tutti i tipi di tubi metallici,identificazione del cavo di alimentazione acceso/spento

2Indicazione corretta/sbagliata: rilevamento brevettato della pinza per visualizzare direttamente il risultato

3- Facile per la messa a terra.

4- Detezione automatica della profondità e della corrente.

5- Registrazione della curva storica, mostra le modifiche direttamente.

6Eccellente capacità anti-interferenza

7Alta potenza, massimo 10W, quattro gradi, facile da usare.

8- Corrispondenza e protezione automatica dell'impedenza

9- alimentazione flessibile: batteria interna, AC220V o accendino per sigari (12V)

II. Dati tecnici

Parte del ricevitore

1. modalità di ingresso: ingresso della pinza, circuito di ricezione interno, 1k mini sensore, 8k mini sensore, supporto a telaio

2Frequenza di ricezione: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, frequenza di potenza, frequenza radio, frequenza di localizzazione dei guasti

3. Modalità di rilevamento dei tubi: metodo di picco intelligente (wide): adatto per il rilevamento attivo.
Metodo di picco: adatto per il rilevamento passivo. Metodo stretto. Metodo nullo.
4- Modalità di identificazione del cavo: identificazione intelligente della pinza.

5. HMI: 320x240 punti LCD.

6Batteria interna: Batteria a celle di litio, 14,8V,7Ah

7Dimensioni del telaio: 700 mm*270 mm*120 mm

8Peso:30,5 kg per l'unità principale

Parte del trasmettitore

1. modalità di uscita:uscita di collegamento diretto,uscita di accoppiamento della pinza,uscita di radiazione

2. frequenza di uscita: 500Hz,1kHz,8kHz, 33kHz, 66kHz, frequenza di localizzazione dei guasti

3Potenza di uscita: massimo 10W, quattro grandi

4. tensione di uscita:max.150v

5- Corrispondenza e protezione dell'impedenza: automatica

6. HMI:128*64 DOTS LCD

7. batteria interna:batteria a celle al litio,14.8v,7ah

8. alimentazione esterna: tensione di alimentazione dell'auto 12VDC

9. dimensioni: dimensioni dell'unità principale 275*220*100mm

10. peso: peso dell'unità principale 2,4 kg

III. Vantaggio tecnico

• Sostenere il posizionamento di POWER ON
• Freccia sinistra / destra indica il tracciamento del percorso del cavo
• Visualizzazione del valore di profondità
• Indicazione corretta/erronea
• Rilevare il cavo di accensione direttamente
• Detezione intelligente della pinza, per indicare direttamente il giusto/sbagliato
• Facile rilevamento delle radiazioni
• Identificazione e localizzazione dei guasti della guaina a punto preciso
