Luogo di origine: | Ningbo, Cina |
Marca: | Ningbo Suntech Power |
Certificazione: | ISO9001 |
Numero di modello: | MS6818 |
Quantità di ordine minimo: | Un'unità |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Cassa in legno standard di esportazione senza fumigazione |
Tempi di consegna: | 10 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10Units/Month |
Utilizzatori: | Detettore di cavi sotterranei, diagnosi di guasti di cortocircuito della linea di cavi | ||
---|---|---|---|
Evidenziare: | Tracciatore di fili sotterranei automatico,Detettore di cavi sotterranei ad alta tensione,Tracciatore di fili con trasmettitore |
Detettore di cavi sotterranei, Tester di guasti di cortocircuito di cavi, Advanced Wire Tracer.
I. Introduzione del prodotto
I tecnici elettrici spesso incontrano la necessità di tracciare cavi o cablaggi e spesso devono determinare quale fusibile è collegato.tubi di riscaldamento o cavi sotterraneiIl rilevatore di cavi può essere un'assistenza all'utente.
Il tester MS6818 è costituito da un trasmettitore di segnale e un ricevitore, ampiamente utilizzati nella costruzione e manutenzione di cavi di comunicazione, cavi di alimentazione, tubi metallici e molto altro.Cavi conduttori di corrente e di tensione, circuiti elettrici, condotti, condotte di acqua e riscaldamento, fusibili, interruttori possono essere tutti localizzati. cortocircuiti e interruzioni di linee e cavi assortiti possono essere rilevati.la rilevazione è possibile non solo sotto terra ma anche in pareti e calcestruzzo.
II. Principio di funzionamento

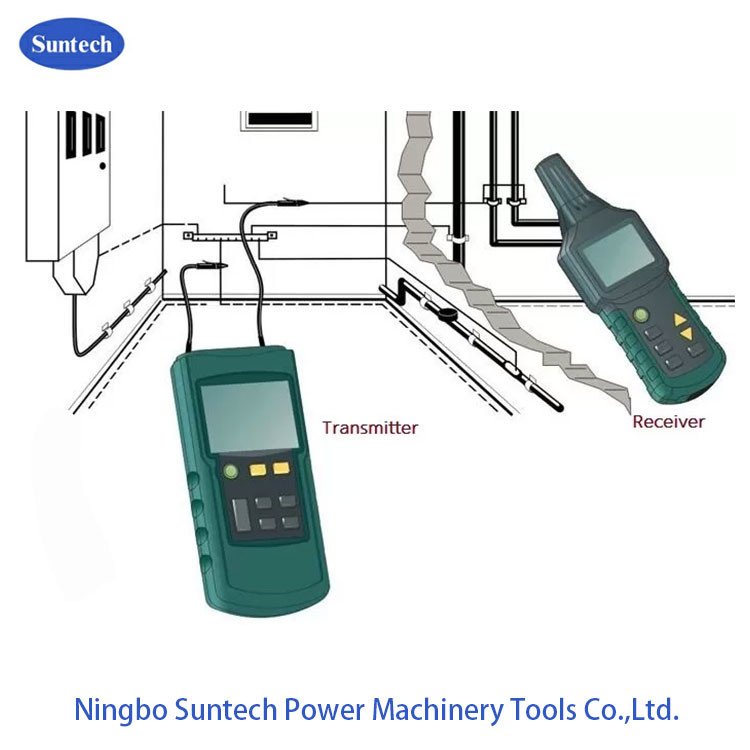

Il rilevatore di cavi comprende un trasmettitore e un ricevitore.Il trasmettitore fornisce una tensione CA modulata al cavo corrispondente.La tensione CA crea un campo elettrico intorno al cavo,il ricevitore è dotato di una bobina., quando il ricevitore è posizionato vicino al corrispondente conduttore elettrico, il flusso di segnale passa attraverso la bobina e entra nel ricevitore.Questo fenomeno è anche noto come penetrazione della bobina.. produrrà una tensione molto bassa nella bobina, il circuito elettronico del ricevitore calcola questa tensione e la visualizza sul display LCD. Il segnale trasmesso dal tester è codificato digitalmente.Questo garantisce che il segnale possa essere ricevuto chiaramente dal ricevitore, evitando interferenze nei campi, ad esempio lampade fluorescenti elettroniche, causate da zavorra o convertitore.
III. Applicazione
Questo strumento è ampiamente utilizzato nella costruzione di cavi di comunicazione, nella costruzione di cavi di alimentazione, nella costruzione di condotte,Il cavo di comunicazione con circuito di alimentazione e manutenzione delle linee elettriche di riscaldamento è uno strumento indispensabile per il personale di prima linea di costruzione e manutenzione.
IV. Caratteristiche tecniche
- Sì.
V. Dati tecnici
NT1 | Contenuto tecnico | Dati |
1 | Intervallo di rilevamento della tensione del trasmettitore | 12V-400V (AC/DC) |
2 | Frequenza del segnale di uscita del trasmettitore | 125 kHz |
3 | Tensione del trasmettitore | 400 V (AC/DC) al massimo |
4 | Cable testato profondità del ricevitore | 0-2,5 m (cavo a parete/sottoterra) |
5 | Detezione della profondità del ricevitore | 0-0,4 m |
6 | Condizioni ambientali: |
Ambiente di lavoro: 0-40°C Temperatura di conservazione: -20°C~60°C |
7 | Umidità relativa | non più dell'80% senza condensazione |
8 | Determinazione della lunghezza dell'oggetto sottoposto a prova | Max. 2000 m |

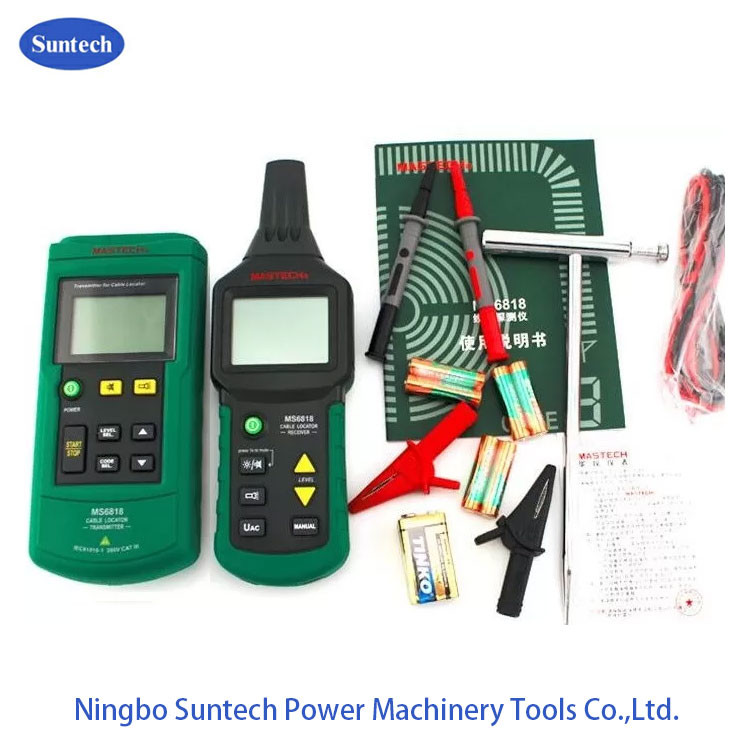

VI. Elenco delle forniture principali
SN | Componenti del TESTER | QTY. |
1 | Borsa di rifornimento | 1pc |
2 | Ricevitore | 1pc |
3 | Trasmettitore | 1pc |
4 | Clip per alligatori | 2pcs (uno nero e uno rosso) |
5 | Batteria | 1 sezione (9V per trasmettitore) |
6 | Batterie | 6 sezioni (1.5V per ricevitore) |
7 | Istruzioni | 1 libro |
8 | Linee di misura | 2 (uno rosso e uno nero, 1,5 m ciascuno) |
9 | Penne di prova | 2 (uno rosso e uno nero) |
10 | Barre di ferro di messa a terra | 1pc |
