Luogo di origine: | Ningbo, Cina |
Marca: | Ningbo Suntech Power |
Certificazione: | ISO9001 |
Numero di modello: | S180 |
Quantità di ordine minimo: | Un'unità |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Cassa in legno standard di esportazione senza fumigazione |
Tempi di consegna: | 10-15 giorni lavorativi |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 10 serie/mese |
Nome del prodotto: | Testatore di identificazione del cavo senza alimentazione | Appilcation: | Identificazione della sequenza di fase del cavo ad alta tensione |
---|---|---|---|
Evidenziare: | Testatore di identificazione del cavo senza alimentazione,Macchina di prova ad alta tensione ISO9001,Misuratore di sequenza di fase del cavo |
Testatore di identificazione del cavo senza alimentazione, identificatore del cavo, identificazione della sequenza di fasi del cavo ad alta tensione
I. Introduzione del prodotto

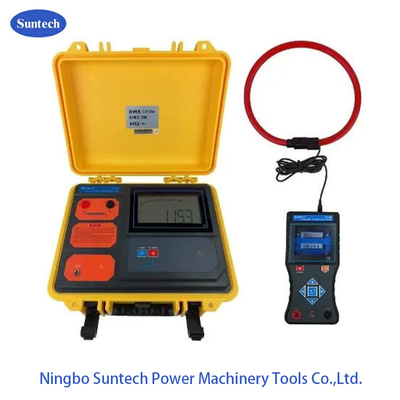

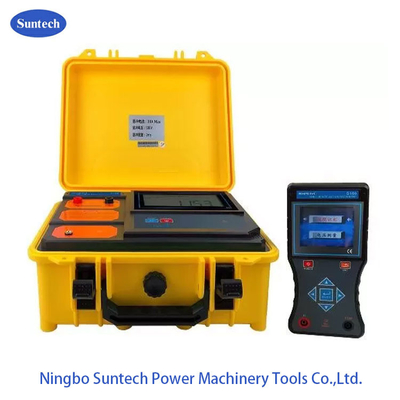

L'identificatore di cavo S180 è progettato per gli ingegneri del cavo di alimentazione e i lavoratori del cavo per risolvere i problemi tecnici con l'identificazione del cavo.L'utente può identificare con precisione uno dei cavi bersaglio da più cavi attraverso lo strumento, evitando di segare accidentalmente il cavo e di causare gravi incidenti.L'identificazione del cavo inizia con il funzionamento a entrambe le estremità del cavo e deve garantire che i doppi numeri su entrambe le estremità del cavo siano accuratiNon importa quanto sia affidabile la memoria del personale sul campo, essa non sostituisce l'identificazione degli strumenti professionali.Questo prodotto è adatto solo per l'identificazione in loco di cavi che sono stati spenti. È severamente vietato collegare l'identificatore del cavo al cavo di alimentazione in corso! Lo strumento è costituito da un trasmettitore, un ricevitore e una pinza di corrente flessibile.
Il trasmettitore utilizza il principio della corrente d'impulso per iniettare un segnale di corrente d'impulso nel nucleo del cavo.Questa corrente genera un campo elettromagnetico attorno al cavo bersaglio per il rilevamento e l'identificazione da parte del ricevitore e la pinza corrente flessibileIl trasmettitore adotta un design integrato di una speciale cassetta degli attrezzi, utilizzando la plastica di polipropilene come materia prima,aggiungere un nuovo riempitore composito in una stampatura a iniezione, che ha una piccola densità, resistenza, rigidità, durezza, resistenza all'usura, resistenza al calore e prestazioni di isolamento.e il grande LCD dell'host visualizza la potenza della batteria rimanente in tempo reale, e la retroilluminazione bianca e il segnale dinamico del segnale trasmettitore sono chiari a colpo d'occhio.
Il ricevitore è un dispositivo portatile con uno schermo LCD a colori da 3,5 pollici che visualizza dinamicamente le informazioni attuali.rilevamento automatico in tempo reale e identificazione del cavo bersaglio; con funzione di rilevamento della tensione CA, gamma AC 0,01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductorsIl diametro interno della mascella è di circa 200 mm e il cavo di φ200 mm o meno può essere fissato.
Nota speciale: in base al principio di progettazione di questo strumento, l'identificatore del cavo è limitato al cavo il cui cavo di destinazione è un guasto di corrente.Si prega di confermare che il cavo di destinazione appartiene a questo intervallo prima dell'usoPer identificare, è necessario utilizzare sia il trasmettitore che il ricevitore portatile dello strumento.
II. Principio del prodotto
III. Caratteristiche tecniche
1.Condizioni di riferimento e condizioni di lavoro
Contenuto | Condizione di riferimento | Condizioni di lavoro |
Temperatura ambiente | 23°C±1°C | -10°C ∼40°C |
Umido ambientale | 40% ∼60% | < 80% |
Frequenza di tensione misurata | 50 Hz±1 Hz | 10 Hz 1000 Hz |
Tensione di funzionamento del ricevitore
|
7.4V±0,5V | 7.4V±1V |
Tensione di funzionamento del trasmettitore | 11.1V±0.7V | 11.1V±1.5V |
Campo elettrico esterno, campo magnetico | Dovrebbe essere evitato | |
Posizione del cavo da testare | Il cavo sottoposto a prova è al centro geometrico approssimativo della mascella |
2.Specificità del trasmettitore
Funzioni | Generare il segnale di impulso corrente; visualizzare la tensione della batteria rimanente |
Fornitore di alimentazione | Batteria al litio ricaricabile di grande capacità DC 12,6V, interfaccia di ricarica DC, completamente carica per circa 8 ore di funzionamento continuo |
Modalità di visualizzazione | Grandi schermi LCD che mostrano la tensione della batteria rimanente, retroilluminazione bianca |
Tensione di impulso | 500 V |
Corrente di impulso | Max. 30A (a seconda del valore della resistenza del circuito) |
Frequenza di impulso |
40 volte al minuto
|
Larghezza dell'impulso | 2 ms |
Lunghezza della linea di prova | 3 metri |
Temperatura di funzionamento | -25°60°C |
Condizione di conservazione | -20°C~50°C,≤95%RH, senza condensazione |
Dimensione | 320 mm × 275 mm × 145 mm |
Peso | 2.5 kg |
potenza della batteria | Ricordare la batteria quando la tensione della batteria è inferiore a 9,5V |
Isolamento | ≥ 100MΩ tra la linea dello strumento e l'involucro della guaina |
Adotta uno standard | IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |
3.Specificità del ricevitore
Utilizzatori | rilevare il segnale di impulso di corrente; misurare la tensione CA |
Fornitore di alimentazione | Batteria al litio ricaricabile DC 7.4V di grande capacità, interfaccia di ricarica USB, completamente carica per circa 8 ore di funzionamento continuo |
Corrente nominale | Circa 180mA al massimo |
Modalità di visualizzazione | 3Display LCD a colori veri da 0,5 pollici, forza del segnale di visualizzazione dinamica |
Dimensione | Macchina ospitante: 207 mm × 101 mm × 45 mm |
Clampada di corrente flessibile: il diametro del filo è di circa 12,5 mm | |
Diametro interno della bobina della pinza di corrente flessibile | φ200 mm |
Lunghezza della linea
|
Lunghezza del cavo della bobina flessibile: 2 m |
Lunghezza della penna della scheda di prova di tensione: 1 m (una per ciascuna carta nera e rossa) | |
Distanza di rilevamento | La bobina è in grado di rilevare un segnale di impulso con una resistenza a ciclo da 0 Ω a 2 kΩ. |
Intervallo di prova della tensione | AC 0,01V ∼600V ((50Hz/60Hz) |
Precisione di prova della tensione | ± 1% ± 1dgt |
Tasso di rilevamento | Circa 1 secondo / tempo |
Rettifica dei guadagni | Livello 5, premere i tasti freccia sinistra e destra per regolare l'ingrandimento del segnale |
Luminosità LCD | Premere i tasti freccia verso l'alto e verso il basso per regolare la luminosità della retroilluminazione LCD |
Disattivazione automatica | Dopo circa 15 minuti di alimentazione, il contatore si spegne automaticamente per ridurre il consumo della batteria. |
tensione della batteria | Quando la tensione della batteria è inferiore a 6,5 V, la tensione della batteria è bassa e viene visualizzato il simbolo per ricordare alla batteria di ricaricare. |
Temperatura di lavoro e umidità | -10 °C ~ 40 °C; inferiore all'80% di Rh |
Temperatura e umidità di conservazione | -10°C-60°C; al di sotto del 70% di Rh |
Peso | Macchina ospitante:370g (con batteria) |
Clampaggio corrente: 172 g | |
Isolamento | ≥ 100MΩ tra la linea dello strumento e l'involucro della guaina |
Adotta uno standard | IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |

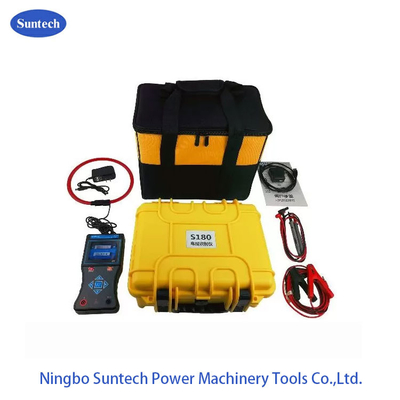

IV. Composizione
Trasmettitore 1 set
Sensore ricevitore 1 set
Set di attrezzi 1
Linea di prova 2 pezzi (rosso e nero)
Apparecchi per la tenuta a corrente flessibile 1 pezzo
Caricabatterie USB 9V, cavo di ricarica 1 set
12caricabatterie da.6V 1 pezzo
7.4V batteria al litio 1 gruppo (dentro il tester)
11.1V batteria al litio gruppo 1 (dentro il tester)
Manuale, carta di garanzia, certificato 1 set
