Apparecchiature per la prova di cavi ad alta tensione a bassa frequenza

Dettagli:

Luogo di origine:	Ningbo, Cina
Marca:	Ningbo Suntech Power
Certificazione:	ISO9001
Numero di modello:	VLF-80KV/0,1Hz

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Un'unità
Prezzo:	Negotiable
Imballaggi particolari:	Cassa in legno standard di esportazione senza fumigazione
Tempi di consegna:	giorni 15-20working
Termini di pagamento:	T/T
Capacità di alimentazione:	20 insiemi/mese

Contatto

Descrizione di prodotto dettagliata

Principio di prova:	Frequenza molto bassa	Utilizzatori:	AC Resistenza alla tensione
Oggetto di prova:	Cable e generatore a 35 KV e inferiore	Componente:	Controller, potenziatore HV, carico del condensatore di compensazione
Frequenza di prova:	0.1Hz, 0.05Hz, 0.02Hz	Max.Tensione di prova:	0~ 80KV
Accuratezza:	± (3% della scala completa +0,5 KV)	Max, sto lavorando.:	60 minuti
Evidenziare:	Identificatore del cavo a bassa frequenza 80KV , Apparecchiature di prova per cavi ad alta tensione 0 , 02 Hz

Descrizione dettagliata

Principio di prova:	Frequenza molto bassa	Utilizzando:	AC Resistenza alla tensione
Oggetto di prova:	Cable e generatore a 35 KV e inferiore	Componente:	Controller, potenziatore HV, carico del condensatore di compensazione
Frequenza di prova:	0.1Hz, 0.05Hz, 0.02Hz	Max.Tensione di prova:	0~ 80KV
Accuratezza:	± (3% della scala completa +0,5 KV)	Max. Lavoro:	60 minuti
Alta Luce:	rilevatore di cavi sotterranei , identificatore del cavo ad alta tensione

Apparecchiature di prova per cavi ad alta tensione a bassa frequenza, apparecchiature di prova di accettazione, tester per cavi VLF

I. Applicazione:

Il modello VLF-80KV/0.1Hz è progettato per eseguire sul posto prove di tensione resistente con tecnologia a bassa frequenza perpotenzaggeneratori o35KV e sotto il cavo di alimentazione XLPE. Rispetto al set di prova Hipot alla frequenza di alimentazione principale, il set di prova HV VLF ha solo bisogno di una capacità di potenza di prova molto piccola ((in teoria circa 1/500).Anche le sue dimensioni e il suo peso sono diminuiti notevolmente.. In particolare l'aspetto della sorveglianza può scoprire il generatore di isolamento fenomeni anormali come corona di superficie, scarica e così via.

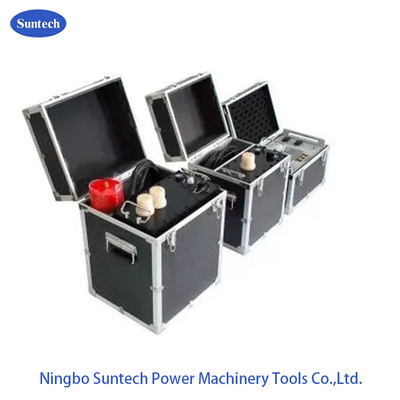

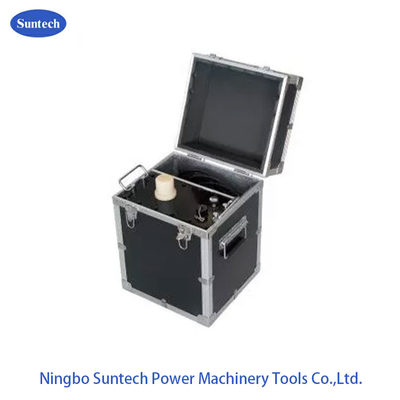

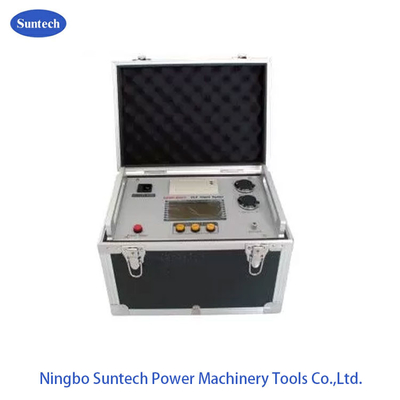

Il set di prova è costituito da una scatola di controllo, due potenziatori HV, un condensatore di compensazione e una canna di scarica.ha prestazioni eccellenti.

È vietato aumentare la tensione senza carico o connettersi con carico resistivo. Se la capacità del campione è inferiore a 0,05 uF, la forma d'onda di uscita del set di prova sarà cattiva.condensatore opzionale è necessario per collegare.

Fino ad ora, il set di prova progettato formava anche moltiModello diversificato in serieIn base alle diverse applicazioni di prova resistenza attraverso il numero di configurazioni di potenziamento HV in ogni set, Il modello simile può vedere altri modelli tipici nella seguente clausola.

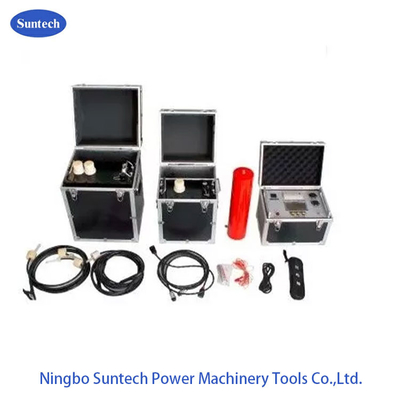

II. Elenco delle forniture di questo modello:

Sd	Descrizione	Quantità
1	Unità di misura e controllo VLF	1	unità
2	Potenziatore HV da 50 KV	1	unità
2	Potenziatore HV da 30 KV	1	unità
3	Staffa di scarico	1	unità
4	Capacitore di carico, 0,04 μF	1	unità
5	Cavi di prova/connessione HV	1	set
6	Cavo a terra	1	unità
7	20A Fuse	5	unità
8	Carta da stampa	2	unità
9	Manuale	1	unità
10	Rapporto di prova di fabbrica	1	unità

III. Caratteristica del prodotto:

Conversione elettronica di frequenza
Controllato da microprocessore
Due amplificatori HV, 90KV di uscita in serie; o 40KV/50KV per uno singolo
Grandi schermi LCD
Fonte d'uscita dell'onda senoide
Protezione da sovratensione, tempo di azione inferiore a 20 ms
Protezione contro le correnti per entrambe le parti, tempo di azione inferiore a 20 ms
La forma di corrente/onda di tensione di uscita è campionata direttamente dal lato dell'alta tensione
Resistenza di limitazione della corrente HV all'interno
Micro-stampatrice all'interno
La tensione di uscita non sarà influenzata dalla corrente capacitiva durante la prova poiché il progetto di feedback negativo a circuito chiuso

VI. Modello facoltativo e gamma di prova:

Modello	Tensione di picco	Intervallo di misura	Peso	Intervallo degli oggetti di prova
VLF-30	30 KV	0.1Hz,≤ 1,1μF	Controller: 4 kg Potenziatore: 25 kg Dimensione: LWH 323174323	10 KV e sotto tensione Cavo, generatore.
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-50	50 KV	0.1Hz,≤ 1,1μF	Controller: 6 kg Potenziatore: 45 kg Dimensione: LWH 357210365	15.75KV e sotto tensione cavo, generatore
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-60	60 KV	0.1Hz,≤ 1,1μF	Controller: 6 kg Potenziatore: 50 kg Dimensione: LWH 357220370	18KV e sotto tensione cavo, generatore
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF- 80	80KV	0.1Hz,≤ 1,1μF	Controller: 8 kg Potenziatore: 90 kg Dimensione: LWH 357240390	35 KV e sotto tensione cavo, generatore

V.Figura di connessione di prova

1. per il cavo XLPE sotto tensione di prova di 80 KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. per lo statore del generatore sotto tensione di prova di 50 KV
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Selezione del modello di prova

1- Per la prova del cavo.

Formula della tensione di picco di prova: Umax=3U₀,

U₀=tensione nominale monofase del cavo

Tempo di prova: 60 minuti

2. per lo statore del generatore

U_prova=1,414*βKU₀,

U_prova---- tensione di prova di picco di 0,1 Hz (kV);

β------- 0,1 Hz e 50 Hz fattore equivalente di tensione, di solito assumendo 1.2;

Di solito si prende da 1,3 a 1.5, generalmente prendono 1.5;

Uo----- Voltaggio nominale (kV) degli avvolgimenti dello statore del generatore:
