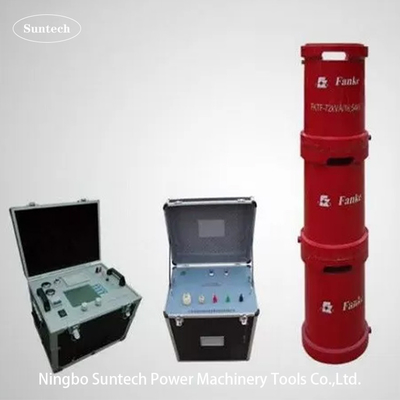

Apparecchiature di prova portatili per cavi ad alta tensione, peso leggero per i cavi MV

Set di prova di resistenza alla tensione portatile a frequenza variabile, per la prova dei cavi MV e delle sottostazioni di alimentazione

I. Utilizzo del prodotto:

Il dispositivo portatile di prova di risonanza in serie a frequenza variabile FKTF mira principalmente alla prova della tensione CA per apparecchiature elettriche e sistemi elettrici inferiori a 110kv.I reattori e i trasformatori di eccitazione utilizzano un riempimento di resina epossidica a secco, di piccole dimensioni e di peso leggero conveniente per il movimento di campo, in serie o composizione parallela è disponibile, che può soddisfare i requisiti di prova non solo del trasformatore, GIS,interruttore,Induttore reciproco e buccia ma anche quella del cavo inferiore a 110kv

II. Oggetti applicabili

• Cavo XLPE di 10kv,35kv,110kv
• GIS, interruttore, induttore reciproco, trasformatore inferiore a 110kV
• Generatori e motori di piccole e medie dimensioni

III. Componenti principali

• Fonte di alimentazione a frequenza variabile
• di una lunghezza di 20 mm o più ma non superiore a 50 mm
• Reattori a induttanza fissa,
• Divisore di tensione di capacità

• Progettazione portatile, inferiore a 50 kg per ciascun componente, conveniente per la prova di resistenza alla tensione di campo
• Struttura modulare utilizzata dal reattore, comoda e flessibile
• Frequenza di prova: 30 ¢ 300 Hz
• La forma d'onda di uscita è sinusoidale, fattore di deviazione della forma d'onda ≤ 1%
• Riduzione dei costi di cablaggio e di funzionamento
• Alto grado di automazione delle prove, fonte di alimentazione intelligente a frequenza variabile, buona stabilità, funzione di protezione completa
• Funzione di consultazione dei dati.

VI. Dati tecnici generali

1. Capacità nominale: OEM
2. Potenza di ingresso: tensione trifase 380V, frequenza 50Hz;
3. Voltaggio nominale: 18KV, 27KV, 54KV, 50KV, 80KV, 100KV ciascuno per fabbricazione su ordinazione
4. corrente nominale: OEM;
5. Frequenza di lavoro: 30-300 Hz;
6. Forma d'onda di uscita del dispositivo: onda sinusoidale
7. Tasso di distorsione della forma d'onda: tasso di distorsione della forma d'onda della tensione di uscita ≤ 1%;
8. Tempo di lavoro: 60 minuti continui consentiti sotto carico nominale; sovrapressione 1,1 volte 1 minuto;
9. aumento della temperatura: aumento della temperatura ≤ 65 K dopo un funzionamento continuo di 60 minuti a carico nominale;
10. Fattore di qualità: il dispositivo stesso Q≥30 (f=45Hz);
11. Funzione di protezione: protezione contro il flashover del prodotto sottoposto a prova contro la sovra corrente, la sovra tensione e il flashover del prodotto sottoposto a prova (per ulteriori dettagli, vedere la sezione "alimentazione a frequenza variabile").
12. Precisione di misura: valore effettivo del sistema 1.5;

V. Componenti principali: (ad esempio, set di prova FKTF-108KVA/27KV, 54KV, 108KV)
