Name: Apparecchiature di prova di cavi ad alta tensione di tipo serbatoio di ferro Prova di risonanza di induttanza variabile
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Serie CHX o OEM
Price: 285,715.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Principio di prova: Circuito di risonanza a frequenza variabile o a induttanza variabile

Capacità massima: 25A/pezzo O OEM

Frequenza di prova: 20-300Hz o 50Hz

Accuratezza della prova: Non meno dell'1,5%

Standard di prova: IEC 60060-1:2010;IEC 60840:2011 e IEC 62067:2011 per il cavo XLPE

Utilizzatori: Sistema di prova in risonanza per il potenziamento dell' HV

Max.Voltage: 400KV/pezzo O OEM

Ciclo di lavoro: 60 minuti o OEM

Speciale per: Test in loco per cavi HV XLPE lunghi e GIS

Evidenziare:

Apparecchiature di prova di risonanza di induttanza variabile

Apparecchiature per la prova dei cavi di tipo serbatoio di ferro

Tester di risonanza per cavi ad alta tensione

Informazioni di base

Luogo di origine: Ningbo, Cina

Marca: Ningbo Suntech Power

Certificazione: ISO9001

Numero di modello: Serie CHX o OEM

Termini di pagamento e spedizione

Imballaggi particolari: Cassa in legno standard di esportazione senza fumigazione

Tempi di consegna: 25~30 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 5 set/mese

Galleria

Apparecchiature di prova di cavi ad alta tensione di tipo serbatoio di ferro Prova di risonanza di induttanza variabile

Descrizione di prodotto

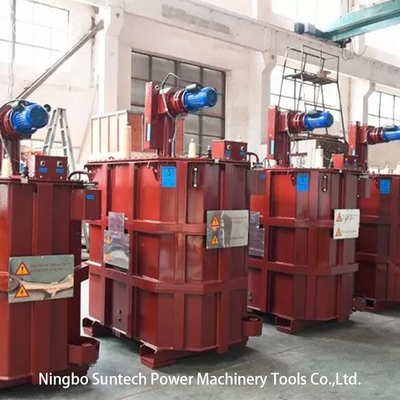

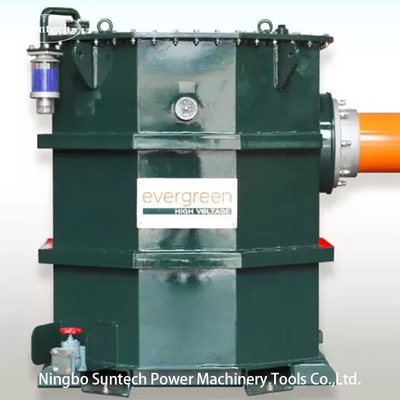

Reattore di prova ad alta tensione di tipo serbatoio di ferro, apparecchiature di prova di risonanza di induttanza variabile, prova dei cavi

I. Applicazione:

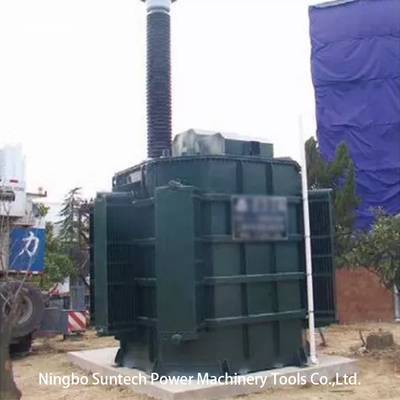

CHX(L,TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV classQuesto prodotto di Fanke è stato sottoscritto dalla State Grid Corporation of China Wuhan High Voltage Research Institute ((come per.L'immagine sopra). La specifica è 350KV,35A. vengono utilizzati per il test di resistenza a tensione di stimolazione a lungo termine di cavi a superalta tensione (test di tipo per EHV XLPE).

Nota: il reattore di prova ad alta tensione di tipo serbatoio di ferro con risonanza a frequenza variabile può anche essere fabbricato su ordinazione.

La buccia di uscita HV sul reattore di prova può essere progettata per essere laterale orizzontale.

II. Oggetti applicabili

Test di resistenza alla tensione AC di campo e di resistenza alla tensione AC di fabbrica del cavo di alimentazione ad alta tensione da 110KV a 500KV.

III. Caratteristiche principali

Struttura in stile scatola di ferro, buona dispersione del calore, in grado di funzionare a lungo.
Il condensatore di alimentazione di ingresso è solo 1/Q di quello di uscita.
Peso come1/5~10 del trasformatore di prova di frequenza di potenza convenzionale
Nessuna sovratensione transitoria in caso di guasto del tester
Ampia gamma di applicabilità, buona flessibilità di applicazione, ampia gamma di condensatori
Testatore.
Quando guasto l'oggetto testato, la condizione risonante è danneggiato, cortocircuito corrente sarà ridotto al minimo automaticamente, poco cortocircuito corrente passato sul punto di guasto
Equipaggiato con un sistema di misurazione e controllo intelligente, a lungo termine
rilevare in modo intelligente e automatico, disporre del personale in servizio.
Potrebbe essere progettato come veicolo montato e dotato di un veicolo di prova speciale.

IV. Dati tecnici generali:

Modalità di prova del sistema: risonanza in serie a frequenza variabile o a induttanza variabile
Numero di reattori di prova HV: OEM
Capacità di uscita nominale: OEM
Voltaggio di uscita nominale: massimo 400KV/pezzo
Corrente di uscita nominale: max.25A/pezzo
Intervallo di frequenza regolare: 20 Hz-300 Hz
Forma d'onda di risonanza di tensione di uscita: onda sinusoidale
Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
Ciclo di funzionamento: OEM o 60 minuti in condizioni di funzionamento sotto la corrente nominale;
Fattore di qualità del set di prova stesso: Q≥60
Aumento della temperatura: inferiore a 65 K per 60 minuti di corrente nominale di lavoro;
Livello di rumore: non superiore a 70B
Struttura del reattore: tipo immerso in olio, tipo cilindro tubo epossidico;

Nota: richieste particolari possono essere fatte su ordinazione
