banco di prova del trasformatore integrato automatico completo, sistema di prova del trasformatore di potenza

Banchi di prova integrati per trasformatori completamente automatici, sistemi di prova completi per trasformatori di potenza

I. Descrizione e applicazione dei prodotti

Prima e dopo la fabbricazione o la manutenzione del trasformatore di potenza, sono richiesti i necessari controlli di qualità di routine e le prove.

I sistemi di prova completi dei trasformatori di potenza sono progettati e utilizzati per lo scopo di prova di cui sopra.adotta un software completo e modulare con computer PLC e integra il contatore di corrente aggiuntivo ,voltometro e contatore di potenza per essere un banco di prova di tipo corpo, notevolmente migliorata efficienza di prova, applicabilità e accuratezza di prova.e stampare il rapporto con una stampante esterna.

I sistemi di prova possono definire gli elementi di prova come segue:

1.1 Principali elementi di prova all'interno del sistema

• prova delle caratteristiche del trasformatore in assenza di carico;
• prova delle caratteristiche di carico del trasformatore;
• prova di resistenza alla tensione AC a frequenza di potenza;
• tre prove di tensione di resistenza indotte a frequenza raddoppiata;
• prova armonica del trasformatore;
• prova di resistenza del trasformatore a corrente continua;
• Rapporto del trasformatore, gruppo, prova di errore;
• Test di aumento della temperatura del trasformatore.

1.2 Elementi di prova assistiti al di fuori del sistema

• prova della resistenza di isolamento del trasformatore, del rapporto di assorbimento, dell'indice di polarizzazione;
• Sistema di analisi dell'olio isolante del trasformatore;
• prova di perdita dielettrica del trasformatore;
• prove di scarica parziale;
• Test di temperatura e umidità ambientali.

1. il numero di3Capacità di personalizzazione per testare il trasformatore di potenza

• Capacità: 360000 kVA e inferiore
• Livello di tensione: 500kV,330kV,220kV,110kV, 35kV/10kV, trasformatori di potenza mono-trifase
• Accuratezza e intervallo di prova di unversal come nella tabella seguente

II. Il sistema di prova comprende tre parti principali

Le stazioni di monitoraggio del sistema di prova integrato del trasformatore (o nomi)

Il sistema integrato di prova del trasformatore (o nomi)Armadio di controllo ausiliario);

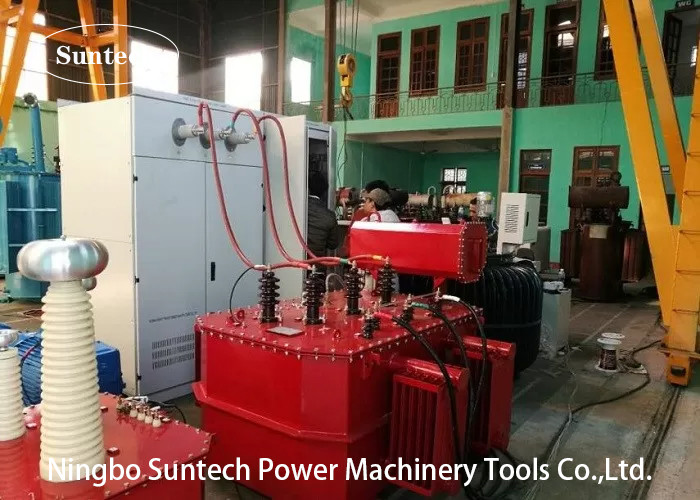

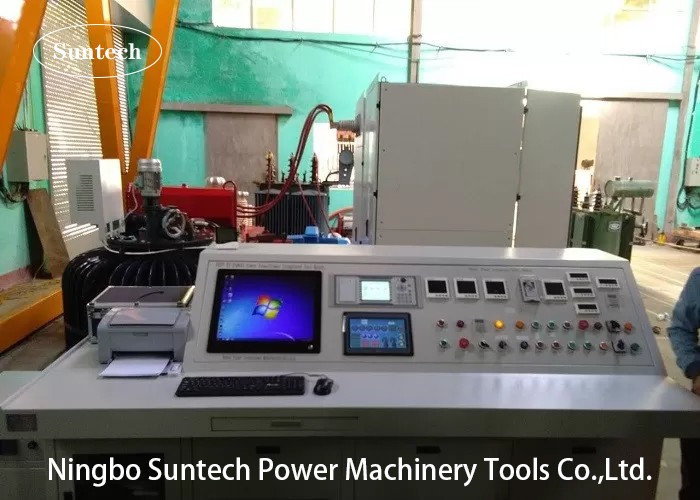

la piattaforma operativa del sistema di prova integrato del trasformatore (o il nome del banco di prova);

III. Struttura universale e caratteristiche funzionali

• Il sistema adotta il funzionamento automatico del computer e mantiene la funzione di funzionamento manuale, può utilizzare il mouse o lo schermo touch per completare il test,i dati di prova possono essere caricati automaticamente nel verbale di prova dopo la conclusione della prova, è possibile richiamare automaticamente i dati di prova originali inserendo semplicemente il numero dei dati.
• Selezionare automaticamente la corrente ad alta e bassa tensione e il cambio di tensione dopo i parametri di base del trasformatore di ingresso (capacità, lato ad alta e bassa tensione) con la tastiera;
• a. apparecchiature per il controllo delle emissioni di carbonio;
• b. un sistema di controllo della velocità di sollevamento automatico e un sistema di controllo della velocità automatico, che si fermano automaticamente alla corrente o tensione nominale;
• a. dispositivi per la protezione da correnti anormali, protezione da tensione e istruzioni di allarme automatici;
• acquisizione automatica dei dati e salvataggio automatico dei dati, ripristino automatico della macchina allo stato iniziale;
• Rapporto di prova della stampante automatica.
• Tutti i parametri di monitoraggio e il diagramma vettoriale sono visualizzati sullo stesso schermo secondo le norme internazionali
• Adottare un analizzatore di potenza ad alta precisione per garantire la precisione di misurazione.L'analizzatore di potenza è stato sviluppato dalla nostra azienda ed è stato sviluppato con successo da noi stessi e ha lavorato nel centro di ispezione della qualità del trasformatore nazionale cinese per due anni.
• Il sistema è dotato di software, hardware, sistema di bloccaggio e altre protezioni multiple, adotta una progettazione a corpo diviso, una progettazione separata sulla parte del circuito di controllo primario e secondario;
• Il regolatore di tensione adotta la tecnologia a frequenza variabile per realizzare l'adeguamento arbitrario della velocità del motore, migliorando notevolmente l'efficienza del lavoro e l'accuratezza dei dati di prova.
• Il sistema può eseguire 31 test di analisi armonica. .

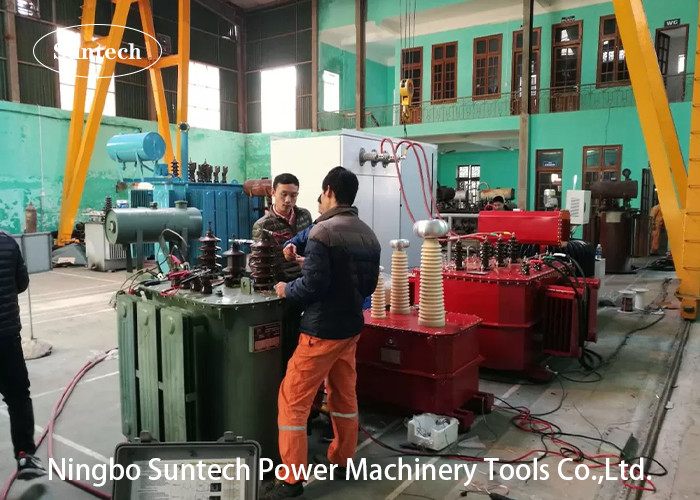

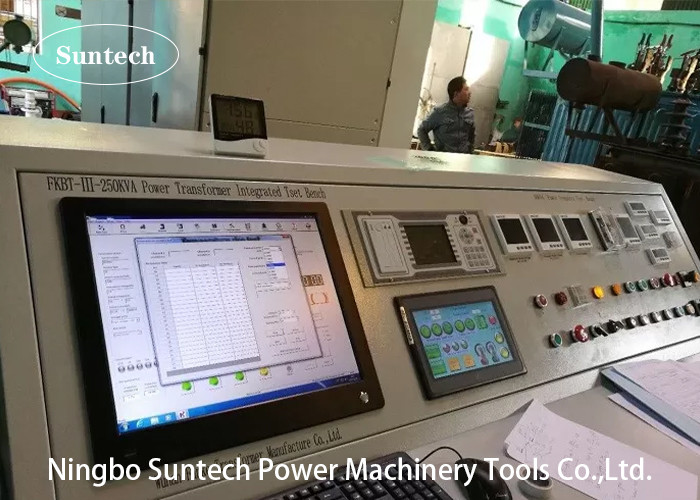

VI.Applicazione del modello FKBT-III-250KVA (ad esempio)

4.1. Il sistema è applicato per la prova del trasformatore di potenza, le specifiche del trasformatore testato sono le seguenti:

• Capacità di prova: 2500 KVA e inferiore
• tensione nominale laterale HV: 35KV,22KV
• Tensione nominale laterale LV: 0,4 ~ 6KV
• Livello di impedenza massimo: non superiore all'8%

4.2 Il sistema ha le seguenti funzioni di prova:

4.3 Norma di riferimento

4.4- la configurazione e la portata dell'offerta per l'esportazione
