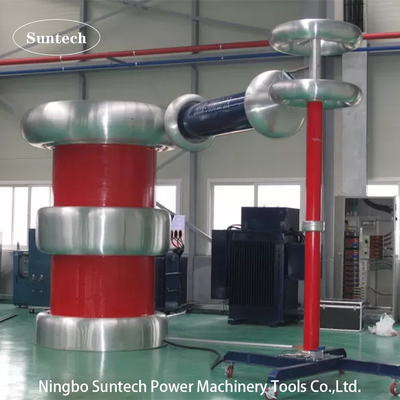

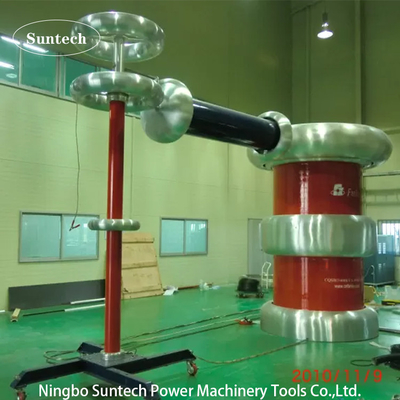

PD Sistema di prova di tensione di resistenza a corrente alternata libera con trasformatore di tipo cilindrico, misurazione delle scariche parziali
I. Descrizione e applicazione dei prodotti:
PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer è utilizzato per testare prodotti e componenti elettrici ad alta tensione nella sala di prova HV, come cavi HV, trasformatori di potenza,apparecchi di scambio isolati a gas, buste, arrester e materiali isolanti.
Con un ampio campo di applicazione, di solito può essere applicato nel test di routine di ispezione della qualità dei prodotti ad alta tensione, che include il test di tensione di resistenza della frequenza di corrente alternata,Determinazione del PD e prova di lunga durata del cavoQuesti sistemi sono particolarmente adatti a prove che richiedono una tensione stabile anche se il carico cambia sotto tensione (corona,test di umidità e inquinamento) o quando il carico è induttivo (trasformatori di tensione induttivi). Il divisore di tensione del sistema ha terminale di accoppiamento del segnale PD, attraverso dotato di 2 o 4 canali PD analizzatore (opzionale), PD rilevamento per l'oggetto di prova può essere realizzato.

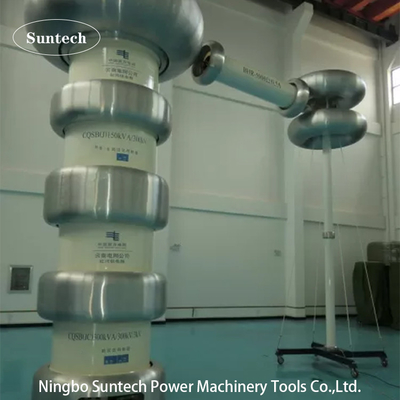

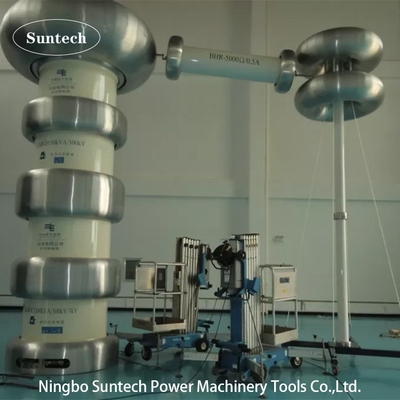

Il modello CQSB-300KVA/600KV dispone di due trasformatori di prova di tipo cilindrico impilabili in serie connessi alla tensione di prova di uscita 600KV e alla corrente di prova di 0,5A.
Fino ad ora, questo set di prova ha formato molti diversi modelli serializzati in base a diverse applicazioni di test di resistenza al votage.
II. Componenti principali:
NT1 | Nome dei componenti | Tipo e specifiche | - Qty. | Ogni peso | Ogni dimensione |
1 | Consola di controllo | FKGB-300KVA | 1 pezzo | 180 kg | 1200*420*820 mm |
2 | Apparecchiature per il controllo della tensione | DT-300KVA | 1 pezzo | 2500 kg | 1100*1050*1250 mm |
3.1 | Prima di tuttoTipo di cilindro impilabile Trasformatore di prova | CQSB-600KVA/300KV | 1 pezzo | 3000 kg | D1200*H2800 mm |
3.2 | SecondoTipo di cilindro impilabile Trasformatore di prova | CQSB-300KVA/300KV | 1 pezzo | 2400 kg | D1200*H2500 mm |

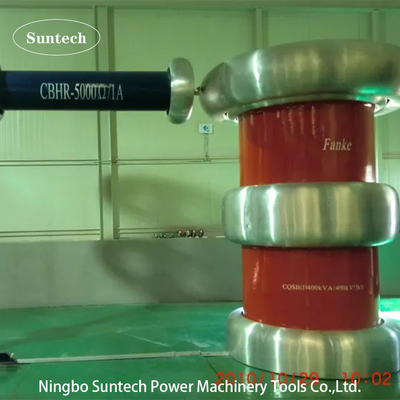

4 | Resistenza di protezione | BHR-0,5A/600KV | 1 pezzo | 120 kg | D380*L850 mm |
5 | Dispositivi per la distribuzione di tensione | TJF-600KV/500pF | 1 set | 200 kg | D320*H6000mm |
6 | Accessori di prova speciali | ||||
Nota: Le richieste speciali possono essere effettuate su ordinazione. |

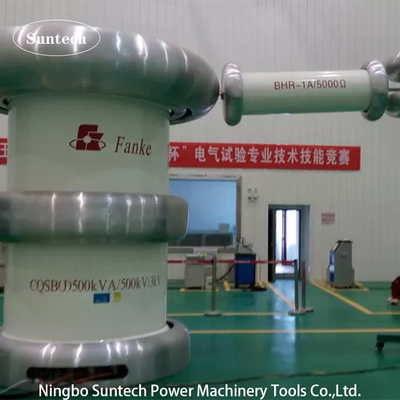

III. Figura della connessione di prova (ad esempio: modello CQSB-500KVA/500KV):
IV. Caratteristica tecnologica
V. Dati tecnici generali:
VI. Altri componenti facoltativi
VII. Altri modelli tipici
1.Tipo di trasformatore singolo:
Modello |
Capacità nominale (KVA) |
Fornitura di ingresso LV ((KV) | Tensione di uscita nominale (KV) |
Dimensione del trasformatore del cilindro D× H(mm) |
Peso (kg) |
CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2.Tippo di trasformatori cilindrici impilabili:
Modello |
Capacità nominale (KVA) |
Fornitura di ingresso LV ((KV) | Tensione di uscita nominale (KV) |
Dimensione del trasformatore del cilindro D× H(mm) |
Peso (kg) |
CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
