Name: Pallone a griglia modulare a forma di A con rivestimento resistente alla corrosione per l'erezione di torri da 8 a 28 metri
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBR-250
Price: 285715.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Pallone di gin a griglia a forma di A

Modello: Da LBR-250 a LBR-600D, da GBR-300 a GBR-700

Articolo n.: 03361-03615

Allineare: Da 8 a 28 m

sezione: Da 250x250 mm a 700x700 mm

Fattore di sicurezza: 2.5

Peso: da 10,5x2 a 75x2 kg/m

Garanzia: 1 anno

Evidenziare:

Pallone di gin modulare

Pallone di gin a reticolo resistente alla corrosione

8-28m A-Shape Gin Pole

Informazioni di base

Luogo di origine: NINGBO, CINA

Marca: Suntech

Certificazione: ISO 9001

Numero di modello: LBR-250

Termini di pagamento e spedizione

Imballaggi particolari: Cassa in compensato con rinforzo in fasce d'acciaio per l'esportazione

Tempi di consegna: 3-7 giorni lavorativi per stock, 15-25 giorni per ordini all'ingrosso

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 2000 pezzi al mese

Galleria

Pallone a griglia modulare a forma di A con rivestimento resistente alla corrosione per l'erezione di torri da 8 a 28 metri

Descrizione di prodotto

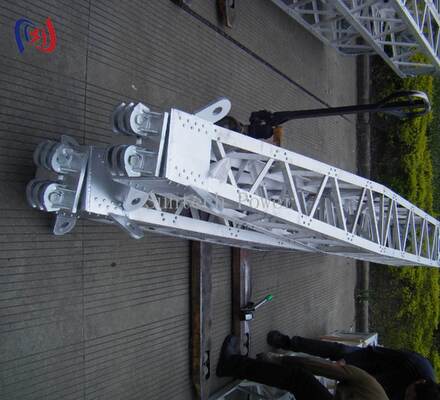

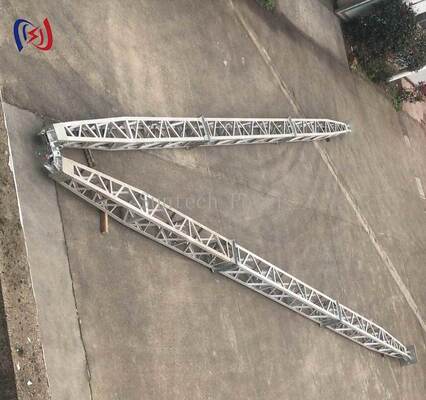

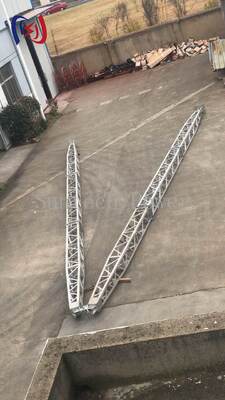

Gin Pole a traliccio a forma di A LBR-250 per la costruzione e il sollevamento di torri

Il palo gin a traliccio a forma di A è un montante di sollevamento modulare per la costruzione e la manutenzione di torri di trasmissione e strutture di sottostazioni. Il suo telaio a traliccio triangolare distribuisce il carico su un'ampia base e le sezioni si uniscono per creare altezze di lavoro da 8 m a 28 m. Diciannove modelli coprono sezioni di tubi quadrati da 250 mm a 700 mm, con i dati sul carico verticale e sul fattore di sicurezza elencati di seguito.

Design e struttura

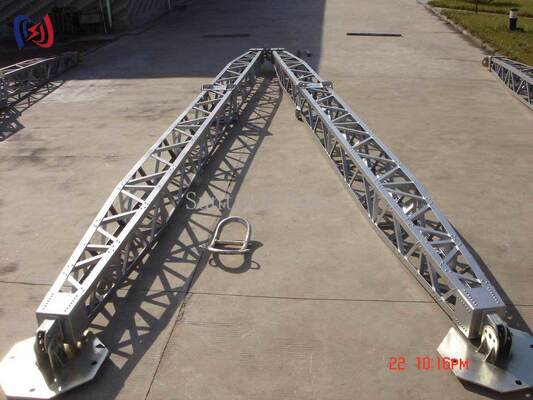

Design a reticolo A-frame:base ampia e distribuzione uniforme del carico per un appoggio stabile.

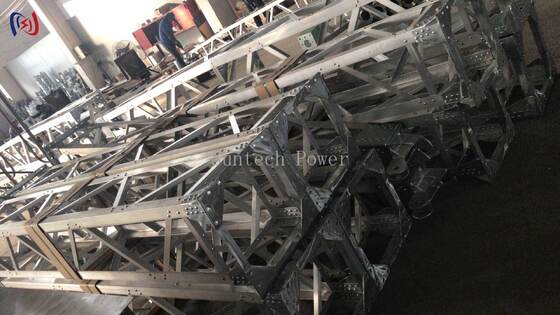

Sezioni modulari:Lunghezze di reticolo ad incastro che si assemblano all'altezza richiesta.

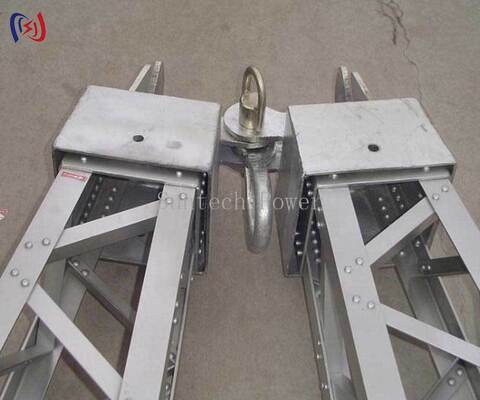

Giunti in acciaio rinforzato:collegamenti bullonati alla testa dell'albero e alla base.
Parti principali del tubo d'acciaio quadrato:Elementi principali da 50x50mm a 80x80mm per modello.
Rivestimento resistente alla corrosione:adatto per l'uso in esterni.
Componenti sostituibili:ispezione e manutenzione più facili.

Specifiche tecniche

Articolo n.	Modello	Portata (m)	Sezione (mm)	Parte principale (mm)	Accessorio (mm)	Carico verticale (KN)	Peso (kg/m)
03361	LBR-250	8-13	250x250	50x50x4	25x25x3	72-26	10,5×2
03371	LBR-300A	8-16	300x300	50x50x4	25x25x3	90-26	10,5×2
03380	LBR-300B	8-16	300x300	50x50x5	30x30x3	-	11.0x2
03381	LBR-350	8-16	350x350	50x50x5	30x30x3	120-35	10,5×2
03391	LBR-400A	11-18	400x400	50x50x5	30x30x3	147-38	11.0x2
03401	LBR-400B	11-18	400x400	60x60x5	30x30x3	-	14,6x2
03411	LBR-500A	13-20	500x500	60x60x5	30x30x3	162-81	18×2
03415	LBR-500B	13-20	500x500	60x60x5	40x40x3	-	20×2
03421	LBR-500C	13-20	500x500	70x70x6	40x40x3	256-127	21×2
03425	LBR-500D	13-20	500x500	70x70x6	50x50x4	-	22×2
03431	LBR-600A	15-22	600x600	60x60x6	40x40x3	171-96	20×2
03435	LBR-600B	15-22	600x600	70x70x6	40x40x3	-	21×2
03441	LBR-600C	15-22	600x600	70x70x6	50x50x4	275-150	22×2
03445	LBR-600D	15-22	600x600	80x80x6	50x50x4	-	24×2
03611	GBR-300	10-15	300x300	50x50x5	30x30x3	75-35	33×2
03612	GBR-400	12-18	400x400	56x56x5	30x30x3	100-75	43×2
03613	GBR-500	14-24	500x500	63x63x5	40x40x4	185-125	54×2
03614	GBR-600	16-26	600x600	70x70x6	40x40x4	420-145	63×2
03615	GBR-700	18-28	700x700	80x80x6	50x50x4	600-230	75×2

Controllo qualità e test

Le sezioni del reticolo, i giunti e gli accessori vengono assemblati e controllati per verificarne l'idoneità, la rettilineità e l'integrità della connessione prima dell'imballaggio. Ogni lotto viene ispezionato rispetto alle dimensioni della sezione e all'intervallo di lavoro dichiarati. I prodotti sono fabbricati secondo la gestione della qualità certificata ISO 9001 e con ogni spedizione viene fornito un registro di ispezione.

Applicazioni tipiche

Assemblaggio torre di trasmissione
Costruzione della struttura della sottostazione
Operazioni di sollevamento temporaneo
Riparazioni urgenti della torre

Assemblaggio e utilizzo

Preparazione del sito:livellare l'area di lavoro e verificare le condizioni del terreno.
Assemblea:unire le sezioni reticolari etichettate e fissare tutte le connessioni.
Operazione:monitorare il carico e mantenere libera la zona di lavoro.
Smantellamento:invertire le fasi di montaggio e conservare i componenti in un luogo asciutto.

Supporto di fabbrica e garanzia dell'acquirente

Prezzi diretti dal produttore senza ricarico sul livello commerciale
OEM e ODM disponibili con altezze, sezioni e marchi personalizzati
Supporto per la selezione del modello (portata da 8 a 28 m) in base all'altezza e al carico della torre
Disponibili sezioni reticolari di ricambio e accessori
Garanzia limitata di 12 mesi

Comunicaci l'altezza della torre, il raggio d'azione e il carico e i nostri ingegneri confermeranno il modello giusto del palo gin e un preventivo diretto dalla fabbrica entro un giorno lavorativo.
