Caratteristiche

Specificazioni

Nome: Sosta per bobine di cavi di tipo idraulico

Modello: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Carico nominale: 50-300KN

Diametro bobina cavo applicabile: 2400-5000 mm

Larghezza del rullo del cavo applicabile: 1600-3100 mm

Diametro del foro centrale: 76-200 mm

Peso: 172-600 kg

Materiale del telaio: Acciaio ad alta resistenza

Applicazione: Stesura cavi per trasmissione e distribuzione di energia

Evidenziare:

Supporto per avvolgicavo idraulico con carico nominale da 50-300KN

2400-5000 mm di diametro

Supporto per tamburi di cavi a telaio in acciaio ad alta resistenza

Informazioni di base

Luogo di origine: NINGBO, CINA

Marca: Suntech

Certificazione: ISO 9001

Numero di modello: Si

Termini di pagamento e spedizione

Imballaggi particolari: Cassa in compensato con rinforzo in fasce d'acciaio per l'esportazione

Tempi di consegna: 3-7 giorni lavorativi per stock, 15-25 giorni per ordini all'ingrosso

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 3000 pezzi al mese

Galleria

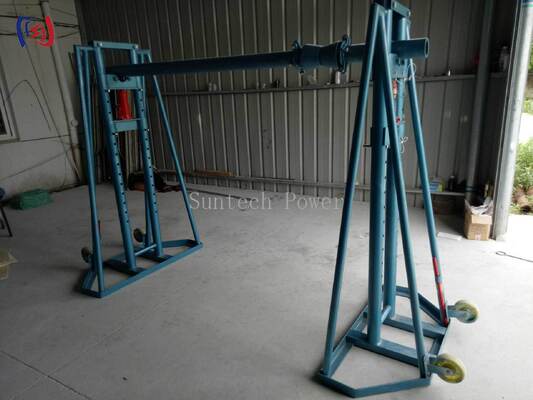

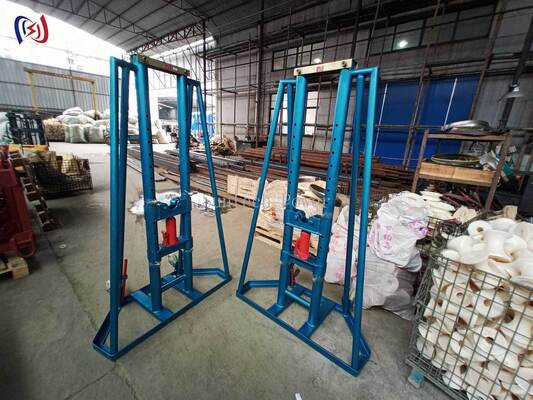

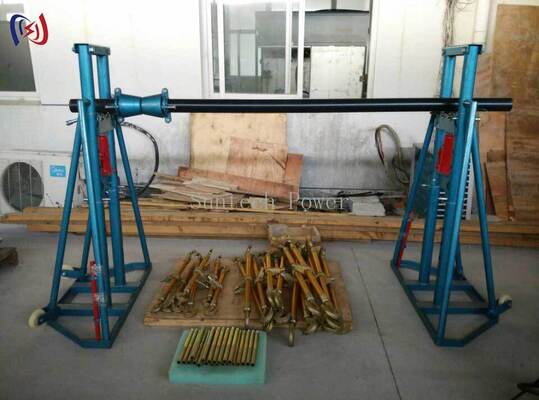

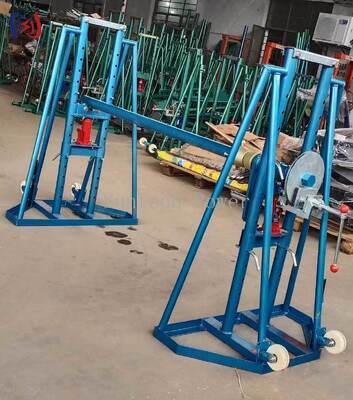

Supporto per bobine di cavi idraulici con carico nominale da 50 a 300 KN per tamburi di diametro da 2400 a 5000 mm e telaio in acciaio ad alta resistenza

Descrizione di prodotto

Supporto per avvolgicavo idraulico per la movimentazione sicura ed efficiente di pesanti tamburi di cavi di alimentazione

Il supporto per avvolgicavo idraulico è una soluzione di movimentazione materiali appositamente progettata che solleva pesanti tamburi di cavi e conduttori da terra a un'altezza di lavoro sicura utilizzando una pompa idraulica manuale. Montato su un telaio rinforzato in acciaio ad alta resistenza e offerto in sei portate da 50KN a 300KN, consente a un singolo operatore di posizionare, sollevare e svolgere tamburi fino a 5000 mm di diametro che altrimenti richiederebbero una gru e un equipaggio completo.

Progettato per il lavoro reale di posa cavi

Sistema di sollevamento idraulico: una robusta pompa manuale e un cilindro sollevano il tamburo da terra con il minimo sforzo, eliminando il sollevamento manuale e il rotolamento che causano la maggior parte degli infortuni alla schiena e da schiacciamento sul posto.
Bracci regolabili accolgono fori del nucleo del tamburo da 76 mm a 200 mm e bloccano saldamente il tamburo durante lo svolgimento.
Frenata integrata applica una contropressione precisa in modo che il cavo si alimenti uniformemente senza allentamenti, pieghe o fuori giri.
Ruote pneumatiche per impieghi gravosi consentono a una persona di spostare un supporto carico su superfici irregolari e allinearlo con la direzione di trazione.
Telaio rinforzato: la saldatura è raddoppiata in ogni punto di stress e la culla larga e bassa mantiene l'unità stabile sotto carico nominale completo.

Specifiche tecniche

Articolo n.	Modello	Carico nominale (KN)	Diametro bobina (mm)	Larghezza bobina (mm)	Foro nucleo (mm)	Peso (kg)
21346	SI-5	50	Max. 2400	Max. 1600	76-103	172
21347	SI-10	100	Max. 2700	Max. 1700	120-135	230
21348	SI-10A	100	Max. 3400	Max. 1900	120-135	230
21349	SI-16	160	Max. 4000	Max. 2500	125-200	325
21343	SI-20	200	Max. 4000	Max. 2500	135-160	450
21344	SI-30	300	Max. 5000	Max. 3100	160-200	600

Controllo qualità e test

La saldatura del telaio segue una procedura documentata e ogni telaio viene controllato per la squadratura su un maschera prima della verniciatura. I cilindri e le pompe idrauliche vengono sottoposti a prova di pressione e ogni unità finita viene testata funzionalmente attraverso un ciclo di sollevamento completo prima dell'imballaggio. La produzione avviene sotto gestione della qualità certificata ISO 9001 e un registro di ispezione di fabbrica viene fornito con ogni spedizione.

Applicazioni tipiche

Posa di linee aeree di trasmissione e distribuzione
Installazione di cavi in sottostazioni e centrali elettriche
Progetti di tiraggio cavi interrati e in condotto
Lavori di catenaria ferroviaria e dorsale di telecomunicazioni
Cablaggio di impianti industriali e parchi eolici

Supporto in fabbrica e garanzia per l'acquirente

Prezzi diretti dal produttore senza ricarichi di intermediari
OEM e ODM disponibili con portate, colori e marchi personalizzati
Disegni tecnici e calcoli di carico forniti prima dell'ordine
Pompe idrauliche, bracci e ruote di ricambio tenuti a magazzino
Garanzia limitata di 12 mesi sui componenti idraulici

Comunicateci il diametro, la larghezza, il foro del nucleo del vostro tamburo e la portata richiesta, e i nostri ingegneri raccomanderanno il modello giusto e confermeranno un preventivo diretto dalla fabbrica entro un giorno lavorativo.
