Supporto per tamburi conduttori idraulico SI-30 — Attrezzatura per la movimentazione di bobine di cavi per impieghi gravosi da 300KN

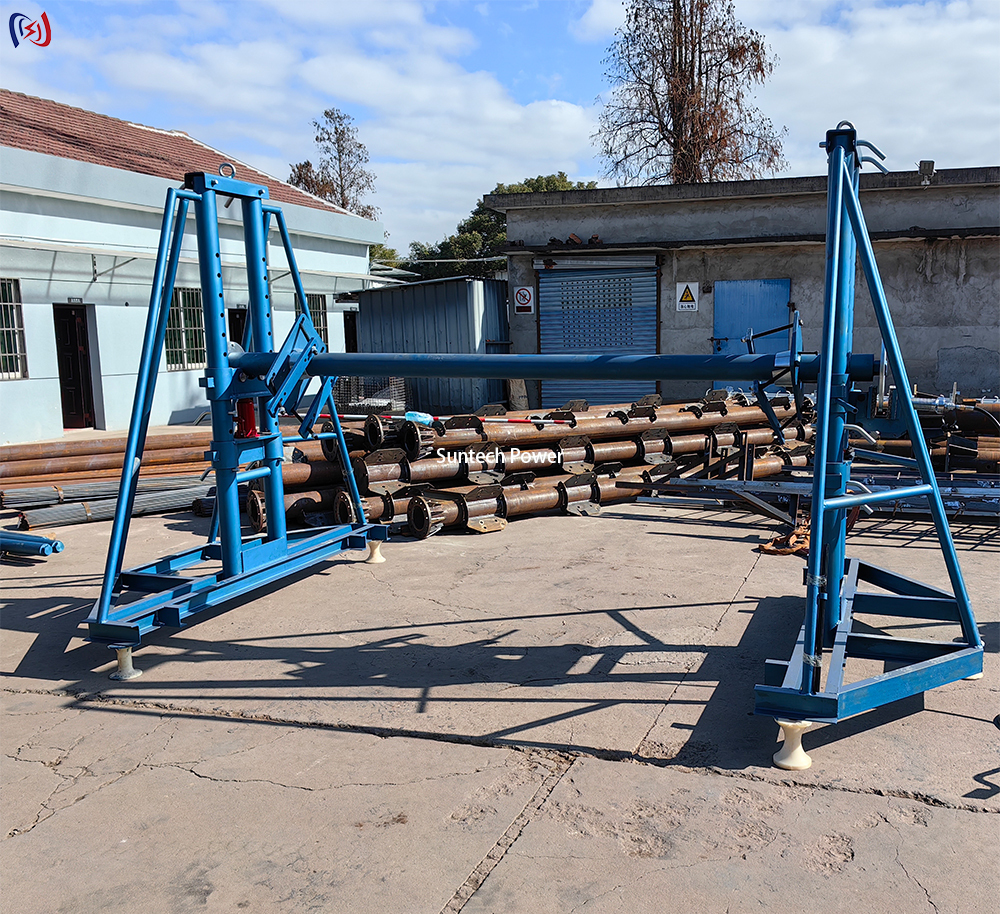

Il supporto per tamburi conduttori idraulico SI-30 è una soluzione di movimentazione materiali per impieghi gravosi, progettata per sollevare, posizionare e svolgere grandi bobine di cavi di alimentazione, conduttori e fili con un singolo operatore. Una pompa idraulica solleva la culla del tamburo da terra all'altezza di lavoro, sostituendo lo srotolamento e il sollevamento manuali che causano lesioni alla schiena e danni alla guaina. Costruito attorno a un telaio in acciaio saldato ad alta resistenza, l'SI-30 è classificato per un carico di 300KN e accetta bobine di conduttori fino a 5000 mm di diametro e 3100 mm di larghezza.
Specifiche tecniche
| Articolo |
Parametro |
Valore |
| 1 |
Modello |
SI-30 |
| 2 |
Carico nominale |
300 KN |
| 3 |
Diametro bobina applicabile |
≤ Φ5000 mm |
| 4 |
Larghezza bobina applicabile |
≤ 3100 mm |
| 5 |
Diametro foro interno |
Φ160–200 mm |
| 6 |
Peso proprio |
600 kg |
| 7 |
Sistema di sollevamento |
Pompa idraulica manuale |
| 8 |
Materiale telaio |
Acciaio saldato ad alta resistenza |
| 9 |
Frenatura |
Freno di contropressione integrato |
| 10 |
Mobilità |
Ruote per impieghi gravosi, carrello mobile |
Guida alla selezione e alla gamma di modelli
| Modello |
Carico nominale (KN) |
Diametro bobina (mm) |
Larghezza bobina (mm) |
Foro Φ (mm) |
Peso (kg) |
| SI-5 |
50 |
≤ Φ2400 |
≤1600 |
76–103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤1700 |
120–135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤1900 |
120–135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤2500 |
125–200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤2500 |
135–160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤3100 |
160–200 |
600 |
Caratteristiche e vantaggi principali

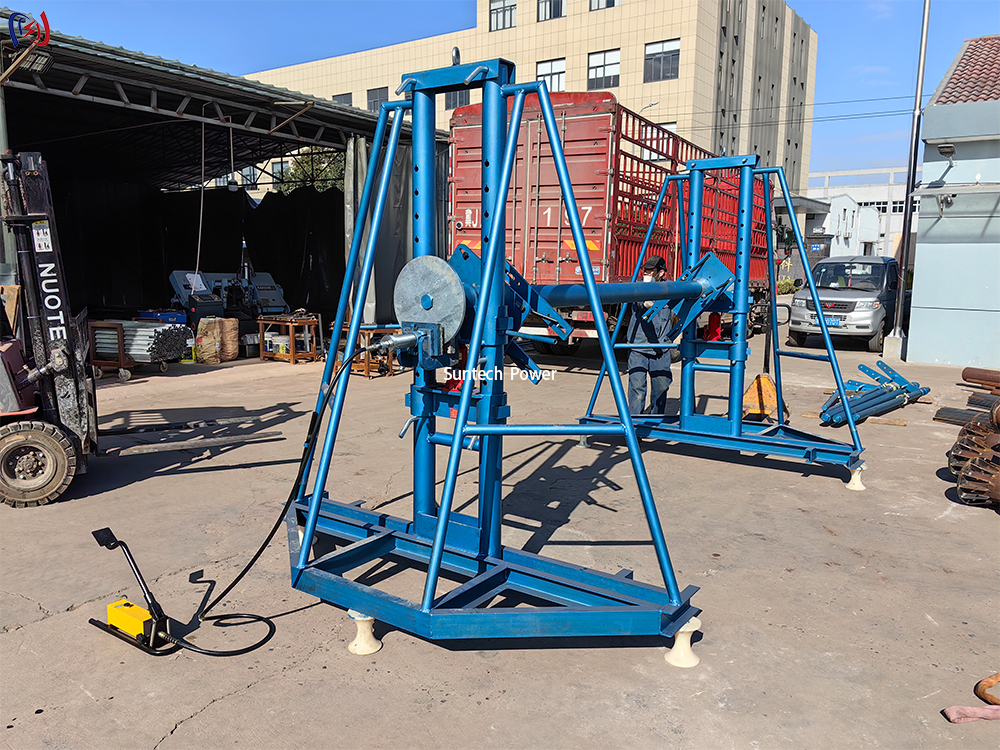

Sollevamento idraulico motorizzato
La pompa idraulica manuale solleva pesi di bobine fino a 300KN, consentendo a un singolo operatore di caricare e posizionare tamburi che altrimenti richiederebbero una gru o un equipaggio completo, eliminando la causa principale di infortuni da sollevamento nei lavori con cavi.
Svolgimento controllato del cavo
Un freno di contropressione integrato regola la velocità e la tensione di svolgimento, prevenendo fuoriuscite di cavi, pieghe e anelli laschi, proteggendo al contempo il conduttore e l'isolamento durante l'installazione.
Ampia compatibilità con bobine
Le braccia della culla regolabili e un'ampia base accettano diametri di bobine da 2400 mm a 5000 mm e fori interni da 76 mm a 200 mm, consentendo a un unico supporto di servire dai fili di distribuzione ai conduttori di trasmissione pesanti.
Design mobile e stabile
Le ruote per impieghi gravosi consentono di spostare il supporto tra i camion di consegna e il fronte di lavoro, mentre il telaio saldato rigido si blocca in una piattaforma di svolgimento livellata e stabile sul sito.
Produzione e garanzia di qualità
Ogni SI-30 è prodotto da un produttore certificato ISO 9001 con oltre 15 anni di esperienza nelle attrezzature per la posa di linee di trasmissione e la movimentazione di cavi. I telai sono realizzati in acciaio ad alta resistenza con saldature rinforzate in tutti i punti di stress, quindi sottoposti a prova di carico a 1,25 volte la capacità nominale prima della spedizione. Ogni unità viene fornita con un numero di serie tracciabile e un registro di ispezione in modo che gli ingegneri di approvvigionamento e di cantiere possano verificare la conformità con la capacità dichiarata di 300KN.
Applicazioni tipiche
Progettato per appaltatori elettrici, squadre di utility e installatori di telecomunicazioni, l'SI-30 supporta la posa di linee aeree, la posa di cavi sotterranei, i lavori in sottostazione e il tiraggio di cavi industriali pesanti dove i grandi tamburi conduttori devono essere movimentati in modo sicuro ed efficiente.
Il supporto per tamburi conduttori idraulico SI-30 combina una capacità di carico di 300KN, una capacità di bobina di 5000 mm e un sollevamento idraulico per un singolo operatore in una struttura durevole in acciaio saldato. Meccanizzando il compito più pesante e pericoloso nella movimentazione dei cavi, protegge il personale, salvaguarda preziosi beni conduttori e mantiene produttive le squadre di installazione. Contatta il nostro team di ingegneri per la selezione del modello, la guida al ciclo di lavoro e le opzioni OEM.
