Detettore di distanze di errore del cavo sotterraneo, rilevatore di errori del cavo di distribuzione 8G Storage

Localizatore di percorso del cavo sotterraneo e della distanza di errore del cavo, rilevatore di errore del cavo di distribuzione

I. Applicazione:

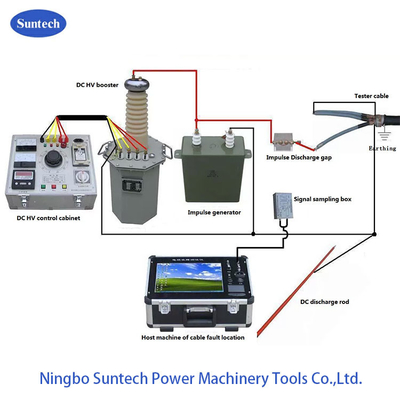

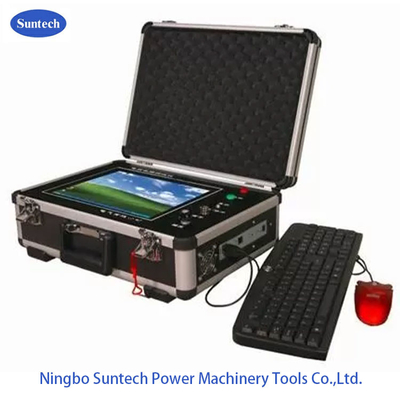

Il localizzatore di distanza di errore del cavo FKDL2000 è una sorta di apparecchio di prova integrato, che è costituito dall'ospite di prova di rilevamento di errori, dal generatore di segnali di tracciamento del percorso del cavo,ricevitore del segnale di tracciamento del cavo e localizzatore di guasti del cavo, ecc. La macchina ospitante, compreso il computer integrato, il generatore di impulsi a bassa tensione e il processore di dati,viene utilizzato per testare la distanza di guasto e misurare la lunghezza del cavo e la velocità di propagazione dell'onda nel cavo.Il segnale sinusoidale con frequenza di 30KHz e picco di amplitudine di 30V prodotto dal generatore di segnali di percorso viene utilizzato per trovare il percorso del cavo.Il ricevitore di segnali di percorso viene utilizzato per ricevere il percorso del segnale,e utilizzato per trovare il cavo louding e stimare la profondità di sepoltura del cavoIl localizzatore di guasti viene utilizzato per il posizionamento esatto del guasto.Il modo di rilevamento delMetodo a impulso LV, metodo a impulso HV flash-over, metodo a impulsi multipli.che viene utilizzato per fornire una tensione di rottura per ingrandire l'isolamento danneggiato e facilmente riparabile .

IlApparecchi di prova integratiè in grado di testare il guasto del cavo a diversi livelli di tensione al di sotto di 35KV. Può testare il guasto del cavo di diverse sezioni di cavo, diversi dielettrici e diversi materiali del cavo.Può testare il guasto del cavo a circuito aperto, difetti di cavo a corto circuito, difetti di cavo a bassa resistenza, difetti di cavo a perdita ad alta resistenza e difetti di cavo flash-over ad alta resistenza.

II. Indice tecnico:

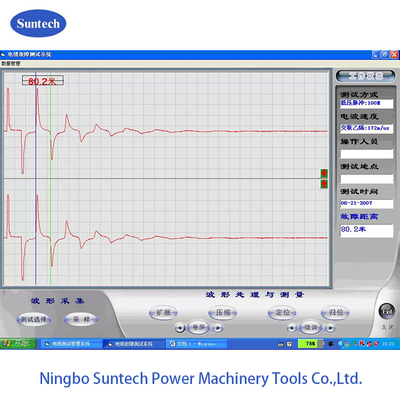

1, Sistema di misurazione dei guasti

• Testare vari tipi di guasti dei cavi di alimentazione e di guasti di circuito aperto o di cortocircuito dei cavi di comunicazione coassiale e dei cavi telefonici.
• Classe del cavo sottoposto a prova: 35 KV e inferiore
• Misurare la velocità di propagazione delle onde radio nei cavi la cui lunghezza è nota.
• Distanza di misura: più di 16 km
• Errore di sistema: inferiore a 1 m
• Frequenza di campionamento:25 MHz
• Risoluzione min.0.2m
• Zona morta: meno di 16 m
• Potenza:DC 12V
• Peso: 5 kg

2, generatore di segnali di percorso di tracciamento del cavo Parte

• Frequenza di uscita del segnale: 30 KHz
• Metodo di oscillazione:taglio
• Potenza di uscita: 30 W
• Potenza: 220V±10%
• Peso: 4 kg

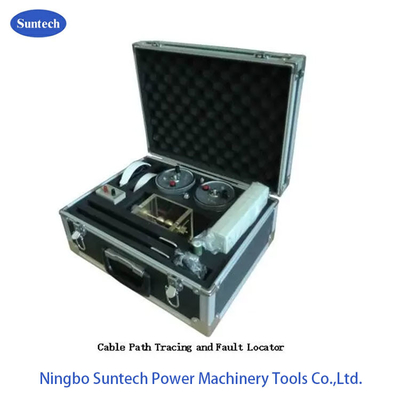

3, parte del localizzatore di guasti del cavo

• Sensitività di misura: sorgente di segnale con resistenza interna di 50Ω emette segnale a 300 Hz,il segnale di ingresso del localizzatore è inferiore a 10μv quando l'uscita è di 2V e il rapporto segnale/rumore è superiore a 20:1.
• Impedenza di ingresso:superiore a 1,2KΩ
• Elettronica di 2×2000Ω
• tensione di funzionamento: DC 9V±10%
• Temperatura ambiente: -20°C 70°C

4. Altri dati tecnici

III. Configurazione:

• FKDL Sistema di prova del guasto del cavo (1 serie)
• Generatore di segnale di percorso FKDL (1 set)
• Ricevitore di segnale di percorso (1 pezzo)
• FKDL fault locator (1 pezzo)
• Armadio di campionamento corrente (1 pezzo)
• Discarica di sfera (1 set)
• Telefono per cuffie (2 pezzi)
• Condensatore a impulso di corrente continua (1 set)
