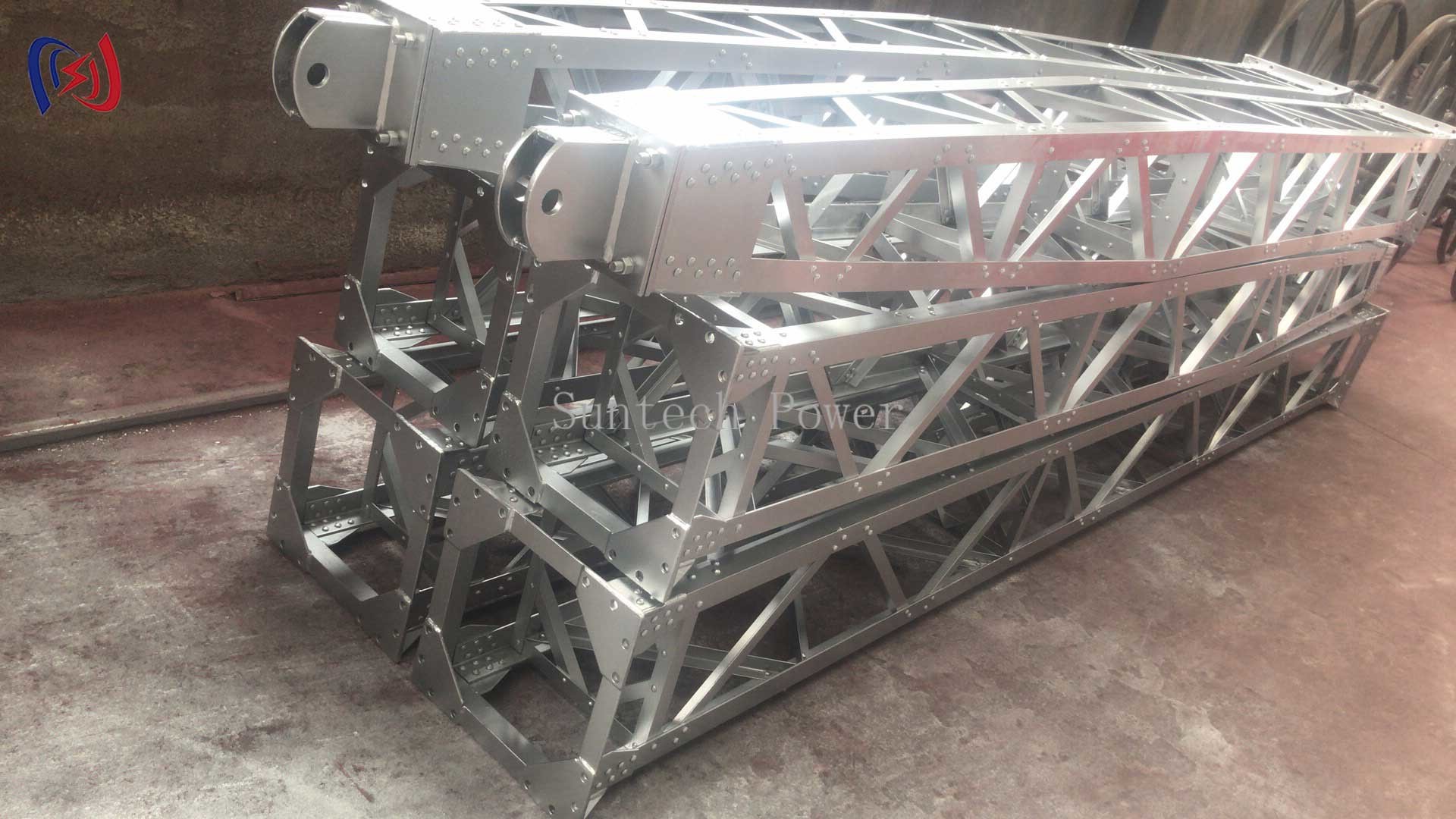

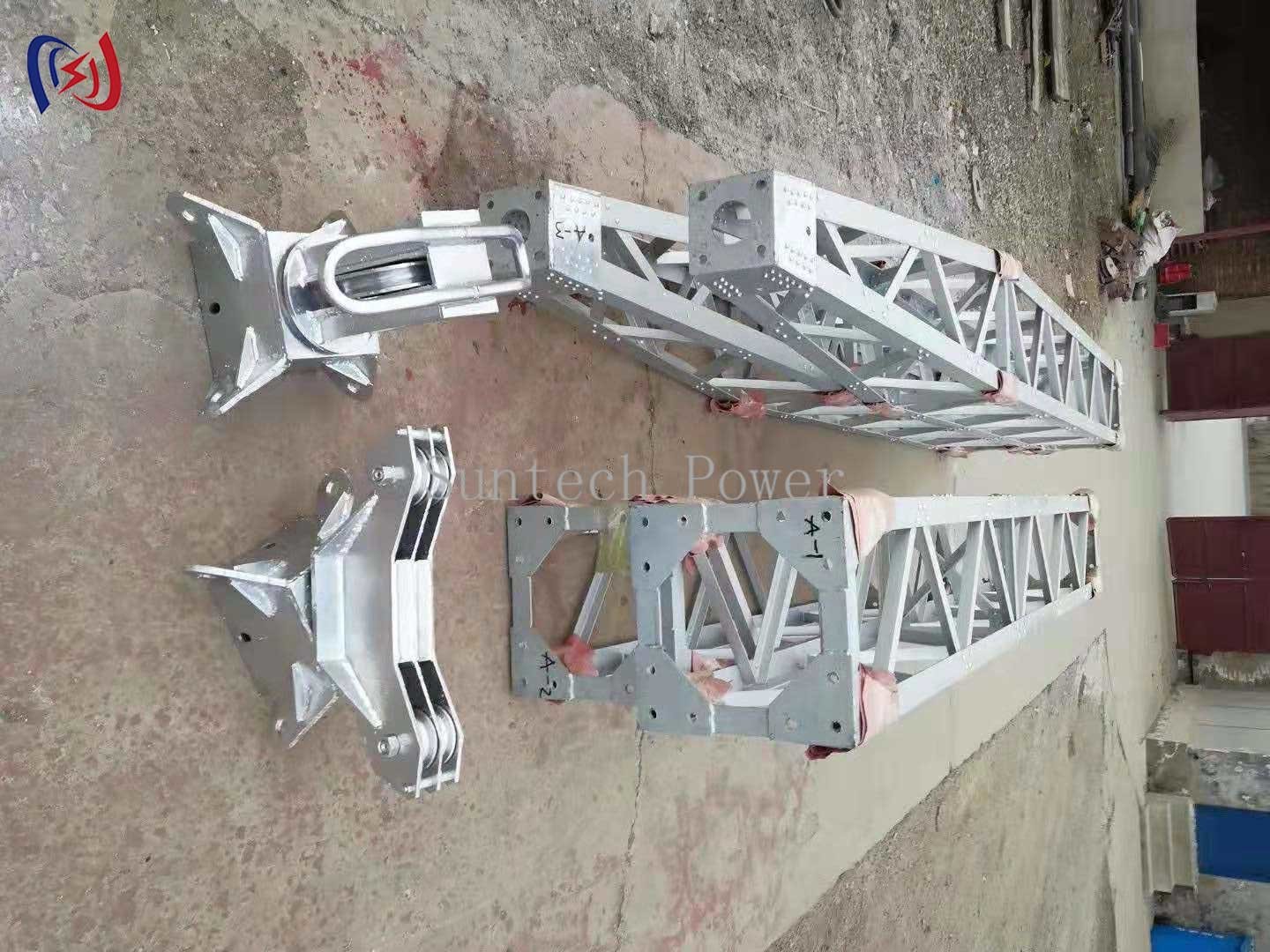

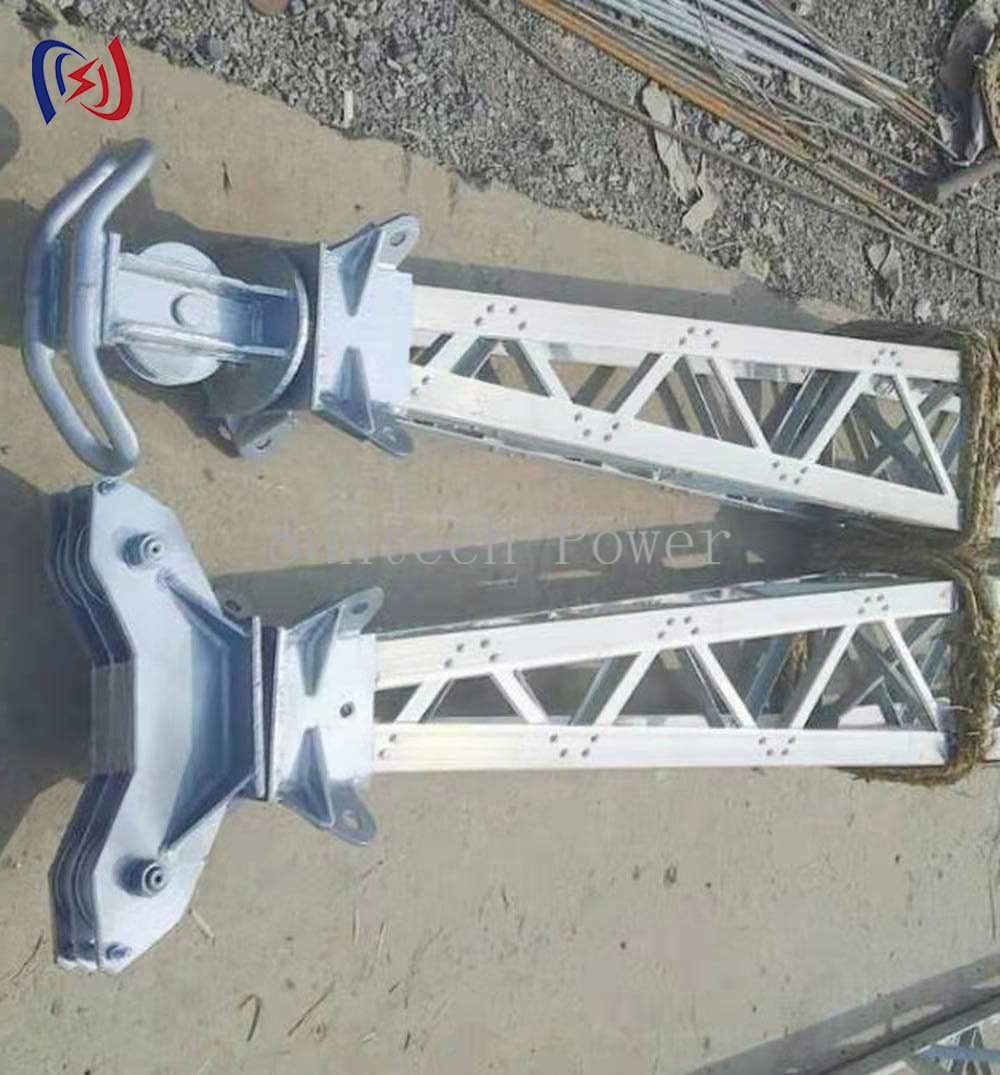

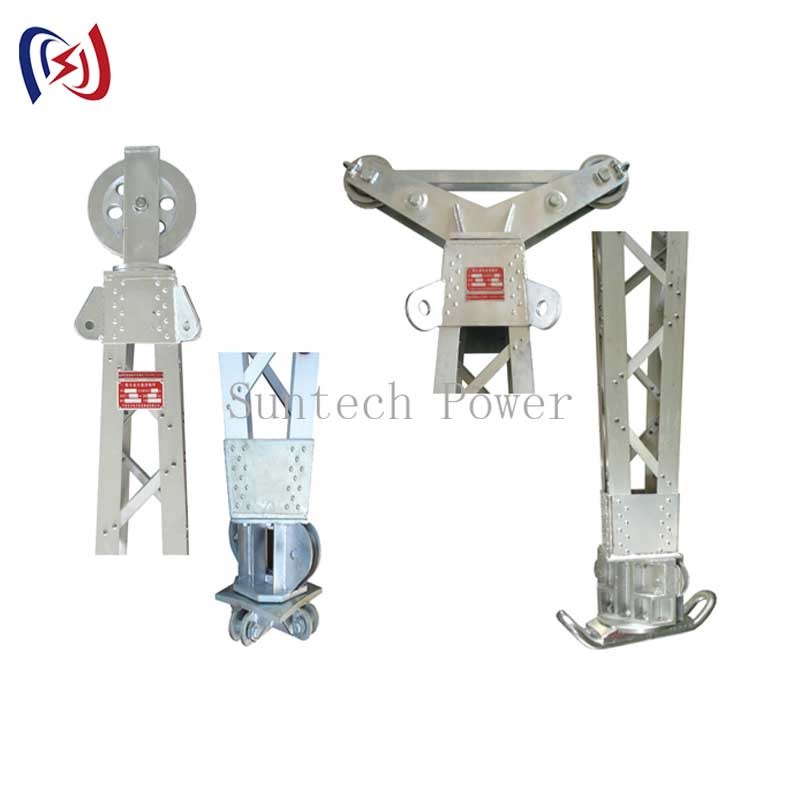

Pallone di ginebra a reticolo a sospensione interna per la costruzione di torri di trasmissione
Caratteristiche:
Il Gin Pole a reticolo sospeso interno è un sistema di sollevamento specializzato progettato per la costruzione e la manutenzione di torri di trasmissione sicure ed efficienti.Disponibile in acciaio galvanizzato o in alluminio leggeroIl sistema è dotato di:
Lunghezza regolabile (in genere da 5 a 20 m) attraverso sezioni modulari
Punti di attrezzatura integrati per il fissaggio sicuro del carico
Rivestimento resistente alla corrosione per uso esterno a lungo termine
Componenti a carico conforme alle norme di sicurezza del settore
Hardware a connessione rapida per un rapido montaggio/smontaggio
Sistemi opzionali di monitoraggio del carico per una maggiore sicurezza
Principio di funzionamento:
Questo palo di gin funziona come un sistema di sospensione interna all'interno della struttura della torre:
Il palo è fissato all'interno della struttura della torre utilizzando supporti appositamente progettati
Un meccanismo di sollevamento (manuale o azionato) è fissato alla sezione superiore
Il carico viene sollevato verticalmente attraverso il centro della struttura della torre
I sistemi di guida assicurano il posizionamento preciso dei componenti della torre
Applicazioni:
Costruzione e manutenzione di torri di trasmissione
Progetti di installazione di linee ad alta tensione
Costruzione di torri cellulari e posizionamento di antenne
Installazione di cavi da ponte
Manutenzione delle turbine eoliche
Vantaggi:
✔ Maggiore sicurezza - La sospensione interna riduce i rischi di oscillazione
✔ Efficienza nello spazio - Lavori all'interno dell'impronta della torre
✔ Posizionamento preciso - Ottimo controllo dell'allineamento dei componenti
✔ Adattabilità - La progettazione modulare si adatta alle varie esigenze del progetto
✔ Durabilità - Materiali resistenti alle intemperie per una lunga durata
Servizio e supporto:
Calcoli di carico progettato disponibili per progetti specifici
Configurazioni personalizzate per soddisfare i requisiti di lavoro unici
Indirizzi di ispezione completi inclusi
Dati tecnici
| Numero dell'articolo |
Modello |
Distanza
(M)
|
Sezione MM |
Parte principale
dimensione
(MM)
|
Accessoio
dimensione
(MM)
|
Verticale
Carico
(KN)
|
Sicurezza
Fattore
(K)
|
Peso
(kg/m)
|
| 03131 |
LBNX-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
13-38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11-18 |
300*300 |
50*50*5 |
30*30*3 |
15-40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12-20 |
400*400 |
50*50*5 |
30*30*3 |
14-43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12-20 |
500*500 |
60*60*5 |
30*30*3 |
34-75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14-22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15-23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17-25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15-23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17-25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17-25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17-25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
17-35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12-16 |
400*400 |
50*50*5 |
30*30*3 |
29-51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16-24 |
500*500 |
63*63*6 |
30*30*3 |
41-93 |
2.5 |
54 |
| 03604 |
BNX-600 |
16-32 |
600*600 |
70*70*6 |
40*40*4 |
72-221 |
2.5 |
63 |
| 03605 |
BNX-700 |
20-32 |
700*700 |
80*80*6 |
40*40*4 |
115-294 |
2.5 |
75 |
