Pallone di ginebra a griglia a forma di A per il sollevamento di carichi pesanti
Caratteristiche:
Il A-Shape Lattice Gin Pole è un sistema di sollevamento pesante specificamente progettato per l'erezione, la manutenzione e l'installazione di linee ad alta tensione.Il suo caratteristico progetto a telaio A offre una stabilità e una capacità di carico superiori rispetto ai sistemi a polo singoloLe caratteristiche principali sono:
Costruzione ad alta resistenza: disponibile in acciaio galvanizzato o alluminio leggero con rivestimenti resistenti alla corrosione
Progettazione modulare del reticolo: sezioni interconnesse consentono un rapido montaggio e regolazione dell'altezza (in genere da 6m a 25m)
Stabilità della base larga: la configurazione A-frame impedisce di ribaltare durante sollevamenti pesanti
Punti di attrezzatura integrati: punti di attacco multipli per un controllo preciso del carico
Meccanismi di chiusura di sicurezza: sistemi di frenata automatici impediscono il rilascio accidentale
Accessori opzionali: incluse celle di carico, kit di fili di tipo e sistemi di rotazione
Principio di funzionamento:
La base del telaio A è fissata alla fondazione della torre o alla struttura di supporto
I fili di tipo Guy (quando vengono utilizzati) forniscono una maggiore stabilità laterale
Un meccanismo di sollevamento (sollevamento manuale a catena o verricello azionato) è montato all'apice
Il carico è sollevato verticalmente tra le due gambe del telaio A
I rulli guida garantiscono un funzionamento regolare e impediscono gli oscillazioni del carico
Applicazioni:
Costruzione di torri di trasmissione e installazione di componenti
Operazioni di stringa per conduttori ad alta tensione
Sollevamento e posizionamento dell'apparecchiatura della sottostazione
Installazione di antenne per torri cellulari
Progetti di installazione di cavi da ponte
Vantaggi:
✔ Stabilità superiore - Il telaio A resiste ai carichi laterali e alle forze del vento
✔ Capacità di carico più elevata - in genere 1,5-2 volte la capacità dei sistemi a polo unico
✔ Controllo di precisione - Ottimo per allineare i componenti pesanti della torre
✔ Configurazione adattabile - Progettazione modulare adatta alle varie esigenze del progetto
Servizio e supporto:
Disponibili calcoli di ingegneria specifici del sito
Fabbricazione su misura per applicazioni speciali
Manuali completi di ispezione e manutenzione
Spiegate:

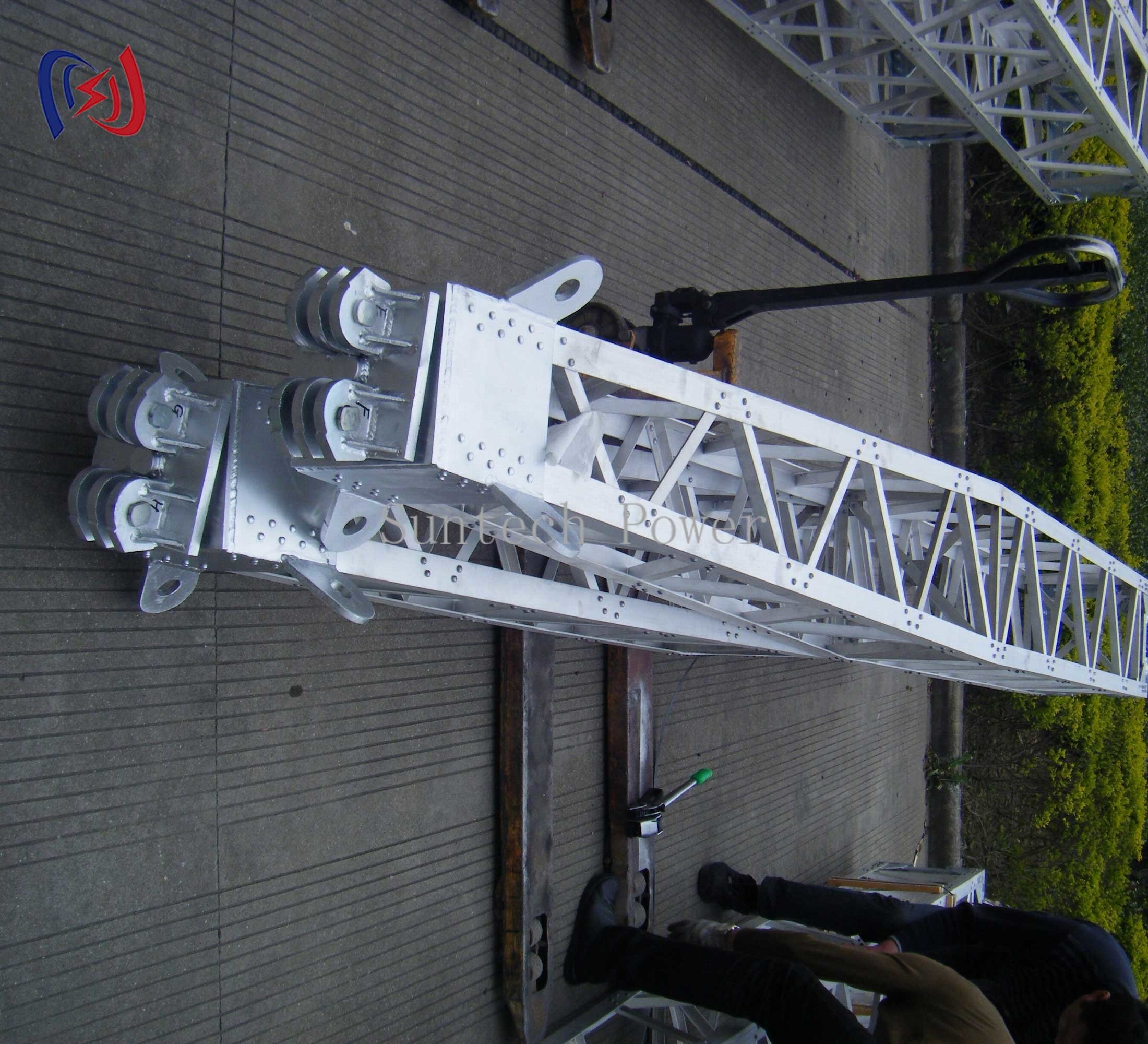

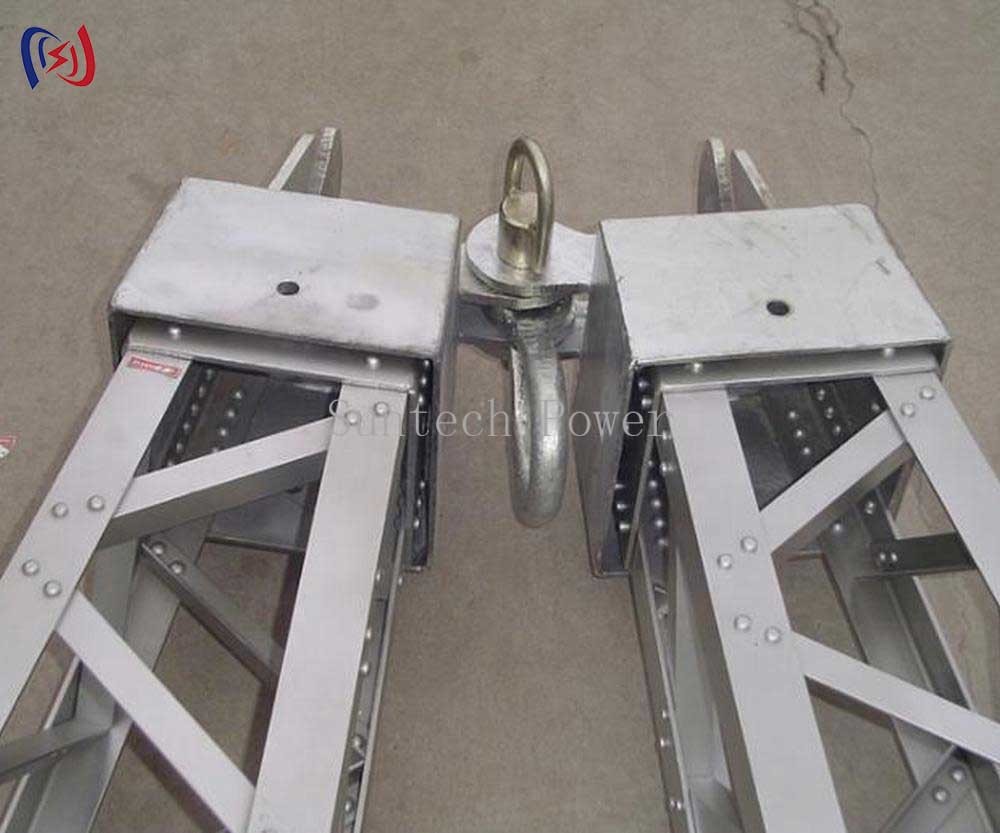

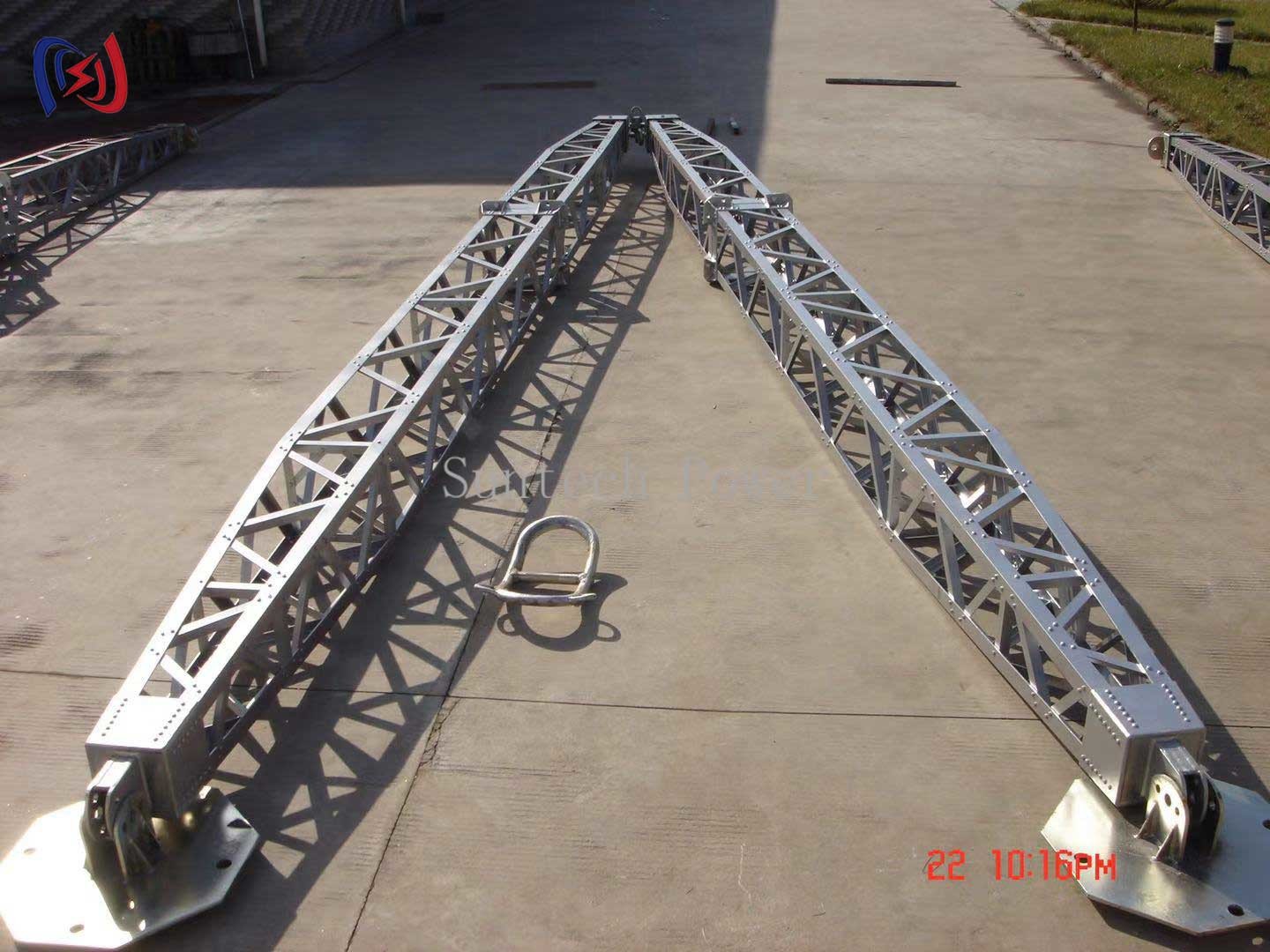

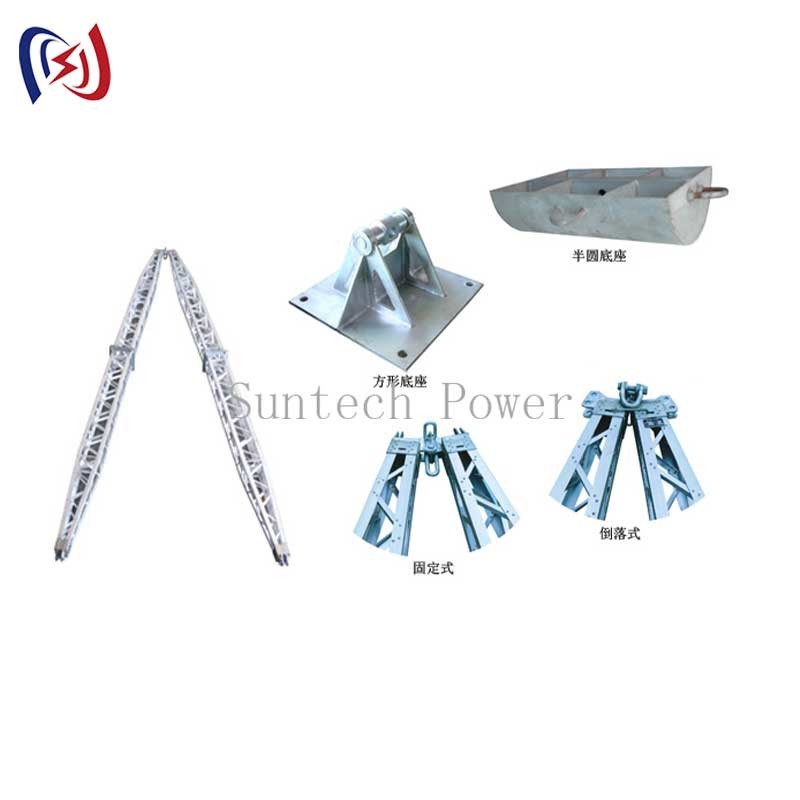

La parte della testa del palo di gin è rovesciata e la parte della base del palo di gin è semicircolare o quadrata.
03361-03445 è un materiale in lega di alluminio.03611-03615 è un materiale in acciaio manganese.
| Articolo n. |
Modello |
Distanza (M) |
Sezione MM |
Dimensione della parte principale (mm) |
Dimensione dell'accessorio (mm) |
Carico verticale ((KN) |
Fattore di sicurezza (K) |
Peso ((Kg/M) |
| 03361 |
LBR-250 |
8-13 |
250*250 |
50*50*4 |
25*25*3 |
72-26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
90-26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8-16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11-18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13-20 |
500*500 |
60*60*5 |
30*3*3 |
162-81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15-22 |
600*600 |
60*60*6 |
40*40*3 |
171-96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
75-35 |
33*2 |
| 03612 |
GBR-400 |
12-18 |
400*400 |
56*56*5 |
30*30*3 |
100 - 75 |
43*2 |
| 03613 |
GBR-500 |
14-24 |
500*500 |
63*63*5 |
40*40*4 |
185-125 |
54*2 |
| 03614 |
GBR-600 |
16-26 |
600*600 |
70*70*6 |
40*40*4 |
420-145 |
63*2 |
| 03615 |
GBR-700 |
18-28 |
700*700 |
80*80*6 |
50*50*4 |
600-230 |
75*2 |
