Struttura in acciaio per cavi ad alta tensione

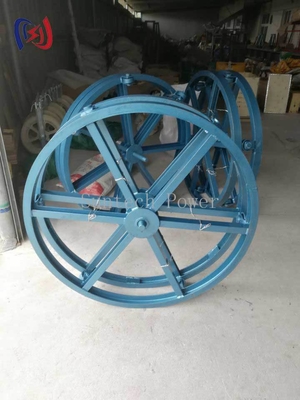

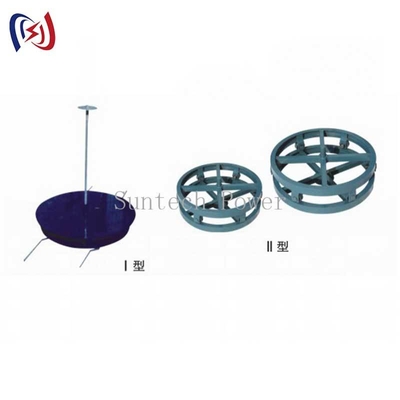

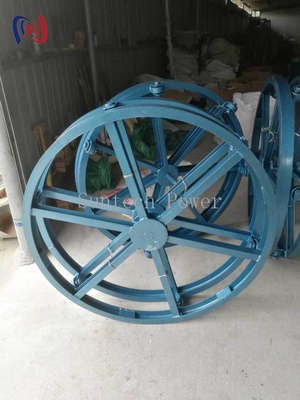

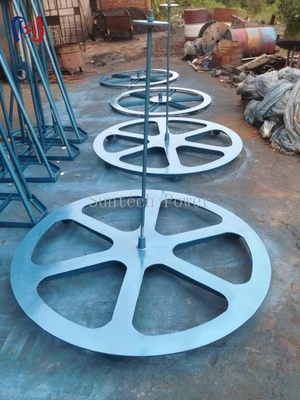

Supporto per bobina cavi di tipo verticale, telaio in acciaio per impieghi gravosi per progetti di cavi ad alta tensione​

​​1. PANORAMICA DEL PRODOTTO​​

Il supporto per bobina cavi di tipo verticale è progettato per progetti di trasmissione e distribuzione di energia che richiedono una gestione efficiente dei cavi in spazi ristretti. Il suo orientamento verticale riduce al minimo l'ingombro mantenendo al contempo una robusta capacità di carico. Il supporto presenta una struttura in acciaio saldato con giunti rinforzati, progettata specificamente per gestire tamburi di cavi pesanti fino a 1,5 m di diametro. A differenza dei supporti orizzontali tradizionali, questo modello ottimizza l'efficienza dello spazio di lavoro, rendendolo ideale per la posa di cavi sotterranei urbani, installazioni in galleria e lavori in sottostazioni interne.

​​2. PROGETTAZIONE STRUTTURALE​​

• ​​Materiale del telaio​​: acciaio al carbonio Q235B da 5 mm di spessore con rivestimento zincato a caldo
• ​​Dimensioni della base​​: configurazione quadrata di 800 mm x 800 mm con 4 piedini di livellamento regolabili
• ​​Regolazione dell'altezza​​: sistema di bloccaggio a perno a 6 posizioni (1,0 m/1,2 m/1,4 m/1,5 m/1,6 m/1,8 m)
• ​​Capacità di carico​​: carico di lavoro di 500 kg (limite di sicurezza massimo di 750 kg)
• ​​Meccanismo di rotazione​​: rotazione fluida a 360° con cuscinetti a sfera sigillati

​​3. CARATTERISTICHE OPERATIVE​​

• ​​Stabilità anti-ribaltamento​​: la base zavorrata impedisce il ribaltamento durante le trazioni di cavi ad alta tensione
• ​​Bloccaggio del tamburo​​: perni di bloccaggio a molla fissano le bobine di cavi durante il trasporto
• ​​Sistema frenante​​: il freno a frizione manuale controlla la velocità di svolgimento del cavo (3 livelli regolabili)
• ​​Assemblaggio modulare​​: base, colonna e gruppo superiore si scollegono per un deposito compatto

​​

4. VANTAGGI PRESTAZIONALI​​

• ​​Efficienza dello spazio​​: occupa il 60% in meno di spazio rispetto ai supporti orizzontali
• ​​Risparmio di manodopera​​: un singolo operatore può gestire i cambi di tamburo in meno di 2 minuti
• ​​Durata​​: il rivestimento zincato resiste a oltre 1000 ore di test allo spruzzo salino
• ​​Conformità alla sicurezza​​: soddisfa gli standard IEC 61439-1 per le apparecchiature di costruzione elettrica

​​

5. APPLICAZIONI TIPICHE​​

• ​​Reti elettriche urbane​​: posa di cavi sotterranei in aree urbane congestionate
• ​​Energia rinnovabile​​: sistemi di raccolta per parchi eolici e interconnessioni per parchi solari
• ​​Impianti industriali​​: installazioni di cavi ad alta tensione in impianti di produzione
• ​​Trasporti​​: elettrificazione di gallerie ferroviarie e sistemi di alimentazione della metropolitana

​​

6. PROTOCOLLO DI MANUTENZIONE​​

• ​​Quotidiano​​: ispezione visiva per danni strutturali o componenti allentati
• ​​Settimanale​​: lubrificare il meccanismo di rotazione con grasso a base di litio
• ​​Mensile​​: verificare tutte le coppie di bulloni secondo le specifiche di 50 Nm
• ​​Annuale​​: riapplicare il rivestimento anticorrosione se i graffi sulla superficie superano il 5% dell'area

​​7. VANTAGGI ECONOMICI​​

• ​​Calcolo del ROI​​: sostituisce 2 lavoratori normalmente necessari per la movimentazione manuale (ammortamento in 5 mesi)
• ​​Protezione dei cavi​​: previene oltre $12.000 di potenziali danni per tamburo da una manipolazione impropria
• ​​Risparmi logistici​​: 8 supporti entrano nello stesso spazio del camion precedentemente necessario per 3 unità orizzontali
• ​​Longevità​​: garanzia strutturale di 10 anni con una corretta manutenzione

​​8. VANTAGGI COMPARATIVI​​

Rispetto ai tradizionali supporti per cavi orizzontali:

• ​​30% più veloce​​ posa dei cavi in spazi ristretti
• ​​50% di riduzione​​ degli infortuni sul posto di lavoro legati alla movimentazione dei tamburi
• ​​40% in meno​​ di costi di manutenzione a vita grazie alla protezione galvanizzata
