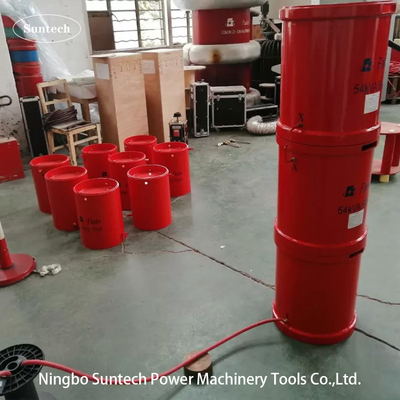

Tipo di modulazione della frequenza Sistema di prova risonante serie 280kVA

Dispositivo di prova di risonanza in serie di tipo di modulazione della frequenza

1.L'ambito di applicazione del dispositivo
1. soddisfare la prova di resistenza alla tensione di cambio di un cavo da 10 kV/300 mm2, la capacità per lunghezza di unità è di 0,3755 μF/km, la lunghezza del cavo è di 2000 m, la capacità del cavo sottoposto a prova è di 0,75 μF,la tensione di prova è di 22 kV, e il tempo di prova è di 5 minuti;
2. soddisfare il test di resistenza alla tensione del cavo AC da 35 kV/240 mm2, la capacità per lunghezza di unità è di 0,175 μF/km, la lunghezza del cavo è di 1000 m, la capacità del cavo testato è di 0,175 μF,la tensione di prova è di 52 kV, e il tempo di prova è di 180 minuti;
3. soddisfare il test di resistenza alla tensione AC di un cavo da 110 kV/630 mm2, la capacità per lunghezza di unità è di 0,1880 μF/km, la lunghezza del cavo è di 100 m, la capacità del cavo testato è di 0,188 μF,la tensione di prova è di 128 kV, e il tempo di prova è di 60 minuti;

2Il dispositivo segue lo standard
GB10229-88 "Reattore"
GB50150-2016 "Regolamenti di prova di consegna delle apparecchiature elettriche"
DL/T 596-1996 "Regolamenti di prova preventiva per le apparecchiature elettriche"
GB1094.1-GB1094.6-96 "Grado di protezione degli involucri"
GB2900 "Terminologia elettrica"
GB/T16927.1~2-1997 "Tecnologia di prova dell'alta tensione"
GB 191-2000 "Segni grafici di imballaggio, stoccaggio e trasporto"
JB/T 9641-1999 "Transformatore di prova"
IEC 358 (1990) "Condensatore di accoppiamento e divisore di tensione della capacità"
Q/WFK005-2005 Standard aziendale della Fanke Company "Test Transformer"
Q/WFK008-2004 "Reattore di prova" Fanke Company Enterprise Standard

3. Condizioni ambientali del dispositivo
1. temperatura ambiente: -5°C-+45°C;
2- umidità relativa: ≤ 90%, senza condensazione;
3Altitudine: ≤ 1000 m.

4In quarto luogo, i principali requisiti tecnici di prestazione del dispositivo
1Capacità nominale: 280 kVA;
2Voltaggio nominale: 35 kV; 140 kV;
3corrente nominale: 2A;
4. alimentazione elettrica: 380V±10%;
5Capacità nominale di alimentazione a frequenza variabile: 20 kW;
6Frequenza di lavoro: 45-300 Hz;
7- precisione di regolazione della frequenza: 0,01 Hz; instabilità della frequenza: ≤ 0,01%;
8. Tempo di lavoro: 180 minuti di funzionamento continuo sono ammessi a potenza nominale;
9. aumento della temperatura: dopo un funzionamento continuo nominale di 180 minuti, l'aumento della temperatura di ciascuna parte del dispositivo è ≤ 65 K;
10. forma d'onda di uscita: onda sinusoidale, tasso di distorsione della forma d'onda < 1%;
11. fattore di qualità: il dispositivo stesso Q> 30 (quando f=40Hz);
12Protezione: con protezione contro la sovraccarica, la sovratensione e il flashover (per maggiori dettagli, vedere la sezione di alimentazione per la conversione di frequenza);
13. Precisione di misura: valore effettivo 1,5.
