Name: 132KV GIS Testing AC Resonant Test System Più leggero Peso singolo
Brand: Ningbo Suntech Power
SKU: CHX-275KVA/275KV
Price: 1.00 USD
Availability: InStock
Rating: 5 (144 reviews)

Casa Prodotti Attrezzature per la prova dei cavi ad alta tensione

132KV GIS Testing AC Resonant Test System Più leggero Peso singolo

Dettagli:

Luogo di origine:	Ningbo, Cina
Marca:	Ningbo Suntech Power
Certificazione:	ISO9001
Numero di modello:	CHX-275KVA/275KV

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Un'unità
Prezzo:	Negotiable
Imballaggi particolari:	Cassa in legno standard di esportazione senza fumigazione
Tempi di consegna:	25~45 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	10 unità/2 mesi

Contatto

Descrizione di prodotto dettagliata

Principio di prova:	Circuito di risonanza a frequenza variabile	Utilizzatori:	Test di resistenza alla tensione sotto 275KV
Capacità massima:	275kVA	Max. Voltage:	275 KV
Caratteristica di progettazione:	Tipo portatile, peso singolo più leggero, speciale per installazione e prova in loco	Componente:	Fonte di alimentazione V/F, trasformatore di eccitazione, reattore di prova modulare più leggero e d
Frequenza di prova:	30-300Hz	Ciclo di lavoro:	60 minuti
Accuratezza della prova:	Non meno dell'1,5%	Forma d'onda dell'uscita:	Buona onda senoide
Speciale per:	Prova in loco per il GIS a 132 KV e il cavo a media tensione	Modulo di utilizzo del reattore:	In serie o in connessione parallela
Standard di prova:	IEC 60060-1:2010;IEC 62271-203:2011 per i GIS, IEC 60840:2011 per i cavi XLPE;
Evidenziare:	Sistema di prova di risonanza GIS AC , Sistema di prova di risonanza CA 132KV , Set di prova con risonanza CA

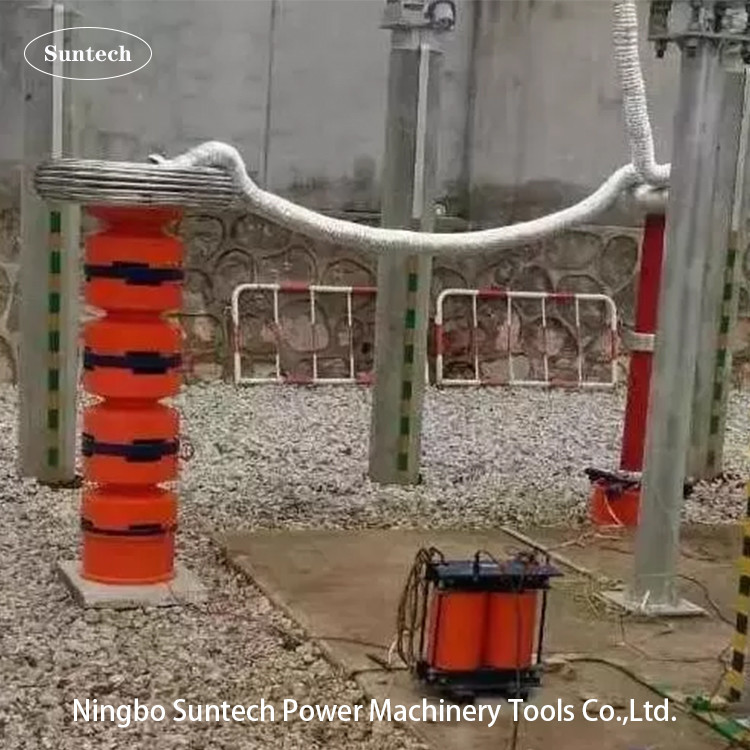

Set di prova di resistenza alla tensione portatile a frequenza variabile, per prova GIS 132KV

I. Applicazione:

Questa serie di prove modello CHX-275KVA/275KV è progettata per 132KV e sotto la classe GIScondizionatore climatico in locoresistono alla prova di tensione con tecnologia di circuito di risonanza a frequenza variabile; la tensione di prova massima non è superiore a 275 KV; frequenza di prova: 30-300 Hz; il ciclo di lavoro non è superiore a 60 minuti.

Attraverso il reattore di prova modulare viene utilizzato in parallelo, il modello di test setCHX-275KVA/275KVpuò anche essere eseguita la seguente prova di ipotesi AC:

1Non più di 55KV e 5A per cavi XLPE a media tensione, scuh come 45KV e sotto classe.

2. No superiore a 110 KV e 2 A per il cavo XLPE a media tensione, compreso il 66 KV e sotto la classe.

3. No superiore a 275KV e 1A per GIS a media tensione, o inferiore a 132KV ~ 170KV.

4Non più di 55 KV e 5 A per motori o generatori a 45-55 Hz

5Interruttore a media tensione e trasformatore di potenza.- 132KV e sotto la classe.

Fino ad ora, questi test portatili progettati possono formare moltiModello diversificato in seriein base a diversi voltaggi medi resistono alle applicazioni di prova attraverso reattori di prova in serie o in connessione parallela e al numero di configurazioni in ciascuna serie,Il modello simile può vedere un altro modello tipico nella seguente clausola.

2. Principali componenti:

NT1	Nome dei componenti	Tipo e specifiche	- Qty.	Ogni peso	Ogni dimensione
1	Potenza a frequenza variabile	FKVF-20kW/380V	1 pezzo	20 kg	440360360 mm
2	Trasformatore di eccitazione	CQSB(J)-15kVA/15KV,3KV	1 pezzo	50 kg	520350550 mm
3	Reattore di prova a risonanza HV	CHX(kf) - 55 kVA/55 kV	5 pezzi	60 kg	D480*H520 mm
4	Divisore di capacità	TRF-300kV/1000pF	1 set	35 kg	D170*H1850 mm
5	Accessori di prova speciali		1 set

Nota:1Il condensatore di carico può essere opzionale quando si testano motori di potenza, generatori e trasformatori di potenza sotto 45-65 Hz.

2Il reattore di prova può essere prodotto per essere 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV per ciascun pezzo in base alla diversa portata dell'oggetto testato o ai requisiti del cliente.

III. Principio di prova:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 0

VF: Fonte di alimentazione a frequenza variabile T: trasformatore di eccitazione
L: Reattore di prova Cx: attrezzature sottoposte a prova MOA1: arresta lampi
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione))

V. Diagramma schematico del cablaggio di prova (ad esempio):
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 1

V. Dati tecnici generali:

Modalità di prova del sistema: risonanza in serie a frequenza variabile
Modello di sistema: FKTF-275KVA/275KV
Fornitura di alimentazione di ingresso: 380 ± 10% ((trifase),50Hz/60Hz
Parametro di induttanza nominale: 55KVA/55KV/1A/200H/ciascuno
Numero di reattori di prova HV: 5 pezzi
Capacità di uscita nominale: 275 kVA
Voltaggio di uscita nominale: 275KV
Tensione massima di prova: non superiore a 275 KV
Corrente di uscita nominale: 1A / singolo pezzo o in serie;5A in parallelo
Intervallo di frequenza regolare: 30 Hz-300 Hz
Forma d'onda di risonanza di tensione di uscita: onda sinusoidale
THD della forma d'onda di uscita: ≤ 1%
Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
Ciclo di lavoro: 60 minuti in condizioni di lavoro inferiori alla corrente nominale;
Fattore di qualità dell'insieme di prova stesso: Q≥30 ((a F=30HZ);
Aumento della temperatura: inferiore a 65 K per 60 minuti di corrente nominale di lavoro;
Livello di rumore: non superiore a 70B
Struttura del reattore: tipo secco, tipo cilindro a tubo epossidico;

VI. Pannello principale del software di misurazione e controllo:
132KV GIS Testing AC Resonant Test System Lighter Single Piece Weight 2
Nota: Questo è il pannello software prima di iniziare il test per la regolazione dei parametri

VII.Lista di imballaggio delle casse di legno da consegna

Caso n.	Nome della merce confezionata	Modello e specifiche.	Quantità di merci in custodia di legno	Dimensione della cassa in legno (cm)	Peso lordo dei casi	Numero del caso	Commento
6-1.	Fonte di alimentazione VF	FKVF-20kW	1 pezzo	554760	45 kg	1
6-2.	Trasformatore di eccitazione	CQSB ((J) - 15 kVA	1 pezzo	675187	110 kg	1
6-3.	Reattori HV	CHX(kf) - 55 kVA/55 kV	5 pezzi	1419882	619 kg	1	Confezione di una valigetta
6-3.	Casella degli accessori	Compresi i cavi di prova e il manuale	1 set	1419882	619 kg	1	Confezione di una valigetta
6-4	Divisori di tensione	TRF-300kV-1000pF	1 pezzo	1785751	80 kg	1
6-5.	Anello corona per divisore, reattore		1 set	909094	56 kg	1	Confezione di una valigetta
6-5.	Base di supporto del divisore		1 pezzo	909094	56 kg	1	Confezione di una valigetta
6-6	Isolazione di basi di supporto per reattori	28KV, 165KV ciascuno	2 pezzi	6363123	52 kg	1
				Totale	962 kg	6 cassa in legno

VIII.Accessori

Casella di accessori per l'immagazzinamento di accessori
Cavi di ingresso della fonte di alimentazione
Cavi di uscita della fonte di alimentazione
Cavi di uscita di trasformatori di eccitazione
Cavi di messa a terra del sistema
Cavi paralleli del reattore
Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
Base di supporto isolante
anello corona per prova di 275KV
Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.

IX. Altro modello facoltativo

1. Per il test sul posto del SIG

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione (A partire da 45 Hz)
CHX-135KVA/135KV	27KV*5	1A	135 KVA	Per 72,5 KV e inferiore a GIS
CHX-270KVA/135KV	27KV*5	1A	135 KVA	Per 72,5 KV e inferiore a GIS
CHX-216KVA/216KV	27KV*8	1A	216 KVA	Per 123 KV e inferiore a GIS
CHX-270KVA/270KV	27KV*10	1A	270 KVA	Per 145 KV e inferiore a GIS
CHX-275KVA/275KV	275 KV	2A	275 KVA	Per 170 KV e inferiore a GIS
Richiesta speciale può essere fatta per ordine

2. per la prova in loco del cavo XLPE da 45 KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione massima
CHX-108/54	54 KV	2A	108 KVA	Cavo 45 kV≤1 km
CHX-216/54	54 KV	4A	216 KVA	Cavo da 45 kV≤2km
CHX-324/54	54 KV	6A	324 KVA	Cavo 45 kV≤3 km
CHX-432/54	54 KV	8A	432 KVA	Cavo da 45 kV≤4 km
CHX-540/54	54 KV	10A	540 KVA	Cavo da 45 kV≤5 km
CHX-1080/54	54 KV	20A	1080 KVA	Cavo da 45 kV≤10 km
Richiesta speciale può essere fatta per ordine

3. per la prova in loco del cavo XLPE da 66 KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione massima
CHX-160/80	80KV	2A	160 KVA	Cavo 66 kV≤0,5 km
CHX-320/80	80KV	4A	320 KVA	Cavo da 66 kV≤1 km
CHX-640/80	80KV	8A	640 KVA	Cavo da 66 kV≤2km
CHX-960/80	80KV	12A	960 KVA	Cavo da 66 kV≤3 km
CHX-1280/80	80KV	16A	1280 KVA	Cavo da 66 kV≤4 km
CHX-1600/80	80KV	20A	1600 KVA	Cavo da 66 kV≤5 km
CHX-3200/80	80KV	40A	3200KVA	Cavo 66 kV≤10 km
CHX-9600/80	80KV	120A	9600KVA	Cavo 66kV≤20km
Richiesta speciale può essere fatta per ordine
