Casa Prodotti Attrezzature per la prova dei cavi ad alta tensione

810KVA High Voltage Test Kit, 35KV e 132KV HV Cable Testing Equipment 30-300Hz

Dettagli:

Luogo di origine:	Ningbo, Cina
Marca:	Ningbo Suntech Power
Certificazione:	ISO9001
Numero di modello:	CHX-810KVA/54KV,135KV

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Un'unità
Prezzo:	Negotiable
Imballaggi particolari:	Cassa in legno standard di esportazione senza fumigazione
Tempi di consegna:	25~45 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	10 unità/2 mesi

Contatto

Descrizione di prodotto dettagliata

Principio di prova:	Circuito di risonanza a frequenza variabile	Elemento della prova:	Test di resistenza alla tensione sotto 52KV, 132KV
Capacità massima:	810 KVA	Max. Voltage:	54KV, 135KV
Caratteristica di progettazione:	Tipo portatile, peso singolo più leggero, speciale per installazione e prova in loco	Componente:	Fonte di alimentazione V/F, trasformatore di eccitazione, reattore di prova modulare più leggero e d
Frequenza di prova:	30-300Hz	Ciclo di lavoro:	60 minuti
Accuratezza della prova:	Non meno dell'1,5%	Forma d'onda dell'uscita:	Buona onda senoide
Lunghezza di prova del cavo:	5 km di cavi da 35KV, 1 km di classe 132KV	Standard di prova:	IEC 60060-1:2010;IEC 62271-203:2011 per i GIS, IEC 60840:2011 per i cavi XLPE;
Evidenziare:	Tester di resistenza ad alta tensione portatile , Kit di prova ad alta tensione da 810 KVA , Attrezzature per la prova dei cavi HV da 132 KV

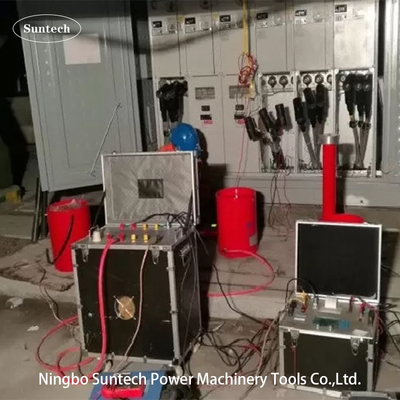

Set di prova di resistenza alla tensione portatile a frequenza variabile, per la prova dei cavi a 35 e 132 KV

I. Utilizzo del prodotto:

Questo set di prova modello CHX-810KVA/54KV, 135KV è progettato per cavi XLPE di classe 35KV e 110KVcondizionatore climatico in locoresistono alla prova di tensione con tecnologia di circuito di risonanza a frequenza variabile; la tensione di prova massima non è superiore a 54 KV o 135 KV; frequenza di prova: 30-300 Hz; il ciclo di lavoro non è superiore a 60 minuti.può aiutare i clienti a eseguire prove preventive o di consegna su cavi AC resistenti alla tensione per cavi XLPE 35KV entro 5 km e 132KV classe entro 1 km .

L'intervallo di prova del set è il seguente:

1. 5 km di cavo da 35 kV/300 mm2, capacità sottoposta a prova ≤ 0,97 uF, frequenza di prova 30-300 Hz, tensione di prova 52 kV, tempo di prova 60 min.

2, 1km diCavo da 132 kV/630 mm2, capacità sottoposta a prova ≤ 0,201 uF, frequenza di prova 30-300 Hz, tensione di prova 128 kV, tempo di prova 60 min.

II. Dati tecnici generali

Capacità nominale: 810 kVA;
Potenza di ingresso: tensione trifase 380V, frequenza 50Hz;
tensione nominale: 54kV; 135kV;
corrente nominale: 15A; 6A;
Frequenza di lavoro: 30-300 Hz;
Forma d'onda di uscita del dispositivo: onda sinusoidale
Tasso di distorsione della forma d'onda: tasso di distorsione della forma d'onda della tensione di uscita ≤ 1%;
Tempo di lavoro: 60 minuti continui consentiti sotto carico nominale; sovrapressione 1,1 volte 1 minuto;
aumento della temperatura: aumento della temperatura ≤ 65 K dopo un funzionamento continuo di 60 minuti a carico nominale;
Fattore di qualità: il dispositivo stesso Q≥30 (f=45Hz);
Funzione di protezione: protezione contro il flashover del prodotto sottoposto a prova contro la sovra corrente, la sovra tensione e il flashover del prodotto sottoposto a prova (per ulteriori dettagli, vedere la sezione "alimentazione a frequenza variabile").
Precisione di misura: valore effettivo del sistema 1.5;

III. Componenti principali:

NT1	Nome dei componenti	Tipo e specifiche	- Qty.	Ogni peso	Ogni dimensione
1	Potenza a frequenza variabile	FKVF-30kW/380V	1 pezzo	35 kg	480480520 mm
2	Trasformatore di eccitazione	CQSB(J)-30kVA/2,5KV,5KV	1 pezzo	130 kg	550550580 mm
3	Reattore di prova a risonanza HV	CHX ((kf) -81kVA/27kV/34H	10 pezzi	75 kg	D480*H520 mm
4	Divisore di capacità	TRF-150kV/2000pF	1 set	30 kg	D200*H1250 mm
5	Accessori di prova speciali		1 set

IV. Principio di prova:
810KVA High Voltage Test Kit , 35KV And 132KV Hv Cable Testing Equipment 30-300Hz 0

VF: Fonte di alimentazione a frequenza variabile T: trasformatore di eccitazione
L: Reattore di prova Cx: attrezzature sottoposte a prova MOA1: arresta lampi
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione))

V. Pannello principale del software di misurazione e controllo:
810KVA High Voltage Test Kit , 35KV And 132KV Hv Cable Testing Equipment 30-300Hz 1
Nota: Questo è il pannello software prima di iniziare il test per la regolazione dei parametri

VI.Accessori

Casella di accessori per l'immagazzinamento di accessori
Cavi di ingresso della fonte di alimentazione
Cavi di uscita della fonte di alimentazione
Cavi di uscita di trasformatori di eccitazione
Cavi di messa a terra del sistema
Cavi paralleli del reattore
Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
Base di supporto isolante
anello corona per prova 135KV
Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.

VII. Altro modello facoltativo

1. Per il test sul posto del SIG

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione (A partire da 45 Hz)
CHX-135KVA/135KV	27KV*5	1A	135 KVA	Per 72,5 KV e inferiore a GIS
CHX-270KVA/135KV	27KV*5	1A	135 KVA	Per 72,5 KV e inferiore a GIS
CHX-216KVA/216KV	27KV*8	1A	216 KVA	Per 123 KV e inferiore a GIS
CHX-270KVA/270KV	27KV*10	1A	270 KVA	Per 145 KV e inferiore a GIS
CHX-275KVA/275KV	275 KV	2A	275 KVA	Per 170 KV e inferiore a GIS
Richiesta speciale può essere fatta per ordine

2. per la prova in loco del cavo XLPE da 45 KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione massima
CHX-108/54	54 KV	2A	108 KVA	Cavo 45 kV≤1 km
CHX-216/54	54 KV	4A	216 KVA	Cavo da 45 kV≤2km
CHX-324/54	54 KV	6A	324 KVA	Cavo 45 kV≤3 km
CHX-432/54	54 KV	8A	432 KVA	Cavo da 45 kV≤4 km
CHX-540/54	54 KV	10A	540 KVA	Cavo da 45 kV≤5 km
CHX-1080/54	54 KV	20A	1080 KVA	Cavo da 45 kV≤10 km
Richiesta speciale può essere fatta per ordine

3. per la prova in loco del cavo XLPE da 66 KV

Modello	Voltaggio nominale	Corrente di uscita nominale	Capacità di produzione nominale	Applicazione massima
CHX-160/80	80KV	2A	160 KVA	Cavo 66 kV≤0,5 km
CHX-320/80	80KV	4A	320 KVA	Cavo da 66 kV≤1 km
CHX-640/80	80KV	8A	640 KVA	Cavo da 66 kV≤2km
CHX-960/80	80KV	12A	960 KVA	Cavo da 66 kV≤3 km
CHX-1280/80	80KV	16A	1280 KVA	Cavo da 66 kV≤4 km
CHX-1600/80	80KV	20A	1600 KVA	Cavo da 66 kV≤5 km
CHX-3200/80	80KV	40A	3200KVA	Cavo 66 kV≤10 km
CHX-9600/80	80KV	120A	9600KVA	Cavo 66kV≤20km
Richiesta speciale può essere fatta per ordine
