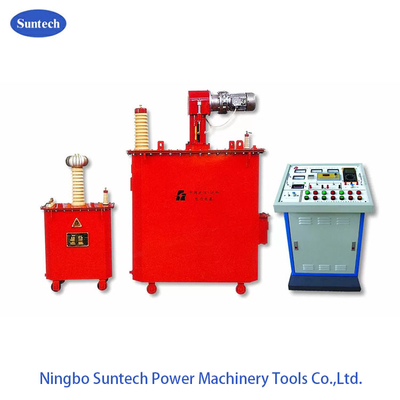

Set di prova di risonanza di serie di regolazione del tipo di induttanza per trasformatore di potenza HV

Dispositivo di prova di risonanza in serie di regolazione dell'induttanza

1Oggetto.
Per la centrale idroelettrica di Suwa di 300 MW, la tensione nominale estrema è di 18 kV, la capacità di terra non supera 2,58 μF, il test di resistenza della tensione CA, la tensione di prova è di 50 kV,e il tempo di resistenza della tensione è di 5 minuti.

2. Capacità del sistema
Per la centrale idroelettrica di Suwa di 300 MW, la tensione nominale estrema è di 18 kV, la capacità di terra non supera 2,58 μF, il test di resistenza della tensione CA, la tensione di prova è di 50 kV,e il tempo di resistenza della tensione è di 5 minuti. allora:
Durante la prova, la corrente laterale ad alta tensione è I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; la corrente nominale del sistema è impostata a 42A e la tensione nominale a 50kV, lasciando un certo margine.
La progettazione di specifiche complessive è di 2100kVA/50kV, di cui il reattore regolabile è di 800kVA/50kV (16A); un reattore fisso, con due parametri di 650kVA/50kV/13H;può soddisfare i requisiti di tensione di resistenza del 0 ′ 2Prodotto di prova di.58 μF.
In sintesi: 2100kVA/50kV possono soddisfare i requisiti di tensione di resistenza del prodotto di prova di 2,54μF

3- I principali parametri tecnici e le funzioni del sistema
1Capacità nominale: 2100 kVA;
2. tensione nominale: 50 kV;
3corrente nominale: 42A;
4. Frequenza di lavoro: frequenza di potenza 50 Hz;
5. il tasso di distorsione della forma d'onda della tensione di uscita: ≤ 1%;
6. tempo di lavoro continuo consentito: 5 min a carico nominale, 1,1 volte sovratensione per 1 minuto;
7L'innalzamento della temperatura dopo un funzionamento continuo di 5 minuti sotto carico nominale è ≤ 65 K;
8. il fattore di qualità del dispositivo stesso: Q≥30;
9Precisione di misurazione dell'alta pressione: valore effettivo 1.5;
10Potenza di ingresso: trifase 380V, frequenza 50Hz;
11. il prodotto in esame ha funzioni di protezione da sovraccarica, sovratensione e flashover;
12Temperatura ambiente: -250°C-450°C, umidità relativa: ≤90%RH, altitudine ≤3200 metri.

4Introduzione al principio della risonanza di serie
Il sistema di prova di risonanza in serie è un dispositivo utilizzato per eseguire prove di resistenza alla tensione CA su vari prodotti di prova capacitivi.Si caratterizza per una notevole riduzione della capacità della potenza di ingresso richiesta per la prova, riducendo il volume e il peso dell'attrezzatura di prova, rendendo facile l'esecuzione della prova sul campo;e riducendo notevolmente i costi di manodopera e materiali dell'attrezzatura di prova e l'input richiesto per la prova.
Fanke è impegnata nello sviluppo e nella produzione di apparecchiature di prova ad alta tensione da oltre 20 anni e il sistema di risonanza è il prodotto di punta di Fanke.Centinaia di sistemi di risonanza prodotti da Fanke sono stati utilizzati con successo in vari campi di sistemi di energia in patria e all' estero.
Il sistema di risonanza in serie è diviso in risonanza di induttanza sintonizzata e risonanza di modulazione di frequenza.Il tipo di induttanza sintonizzata fa risonare il circuito di prova regolando l'induttanza, mentre il tipo di modulazione della frequenza fa risuonare il circuito di prova regolando la frequenza di prova. Tuttavia il risultato è lo stesso, vale a dire che l'output di grande capacità richiesto dal prodotto di prova può essere ottenuto inserendo un alimentatore di piccola capacità.Il diagramma principale della risonanza è mostrato nella figura
