Luogo di origine: | Ningbo, Cina |
Marca: | Ningbo Suntech Power |
Certificazione: | ISO9001 |
Numero di modello: | FKWJF 300 |
Quantità di ordine minimo: | Un'unità |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Cassa in legno standard di esportazione senza fumigazione |
Tempi di consegna: | 80~90 giorni lavorativi |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 5 serie / 3 mesi |
Principio di prova: | Circuito di risonanza a frequenza variabile | Utilizzatori: | Esame dell'ipot di corrente alternata e prova della tensione di resistenza indotta |
---|---|---|---|
Caratteristica: | PD gratuito, non più del 10% | Applicazione: | Trasformatore di potenza HV, GIS, sottostazione di potenza |
Frequenza di prova: | 150 Hz 200 Hz O 20 ~ 300 Hz | Ciclo di lavoro: | 90 minuti o 180 minuti |
Accuratezza della prova: | Non inferiore all'1,0% | Speciale per: | Test ACLD in loco, analisi PD in loco |
Standard di prova: | IEC 60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 e IEC 62067:2011 per il cavo XLPE | ||
Evidenziare: | Sistema di prova di risonanza AC libero PD,Sistema di prova di risonanza AC resistenza alla tensione |

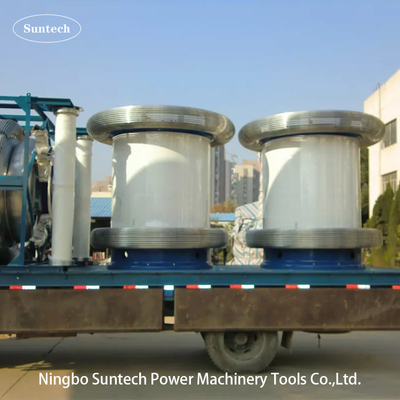

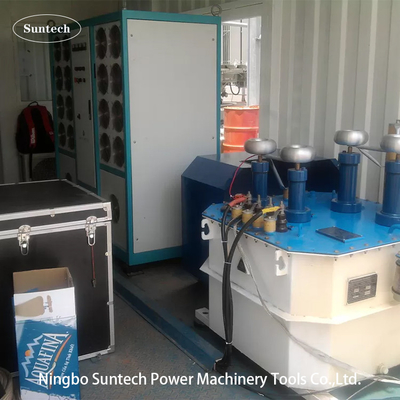

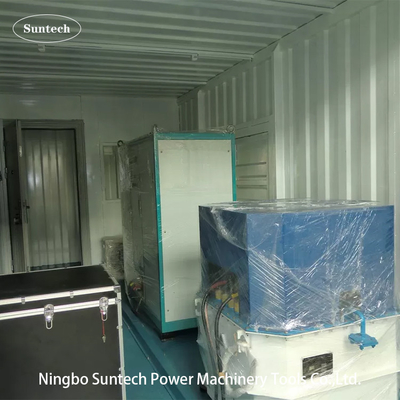

Sistemi di prova di risonanza AC gratuiti, senza corona indotta, resistono alla tensione
I. Descrizione del prodotto
Il test di resistenza alla tensione indotta (IVWT), chiamato anche test di resistenza alla sovratensione indotta, ACSD, ACLD, DVDF, è uno dei test dielettrici più importanti dei trasformatori di potenza.IVWT è necessario per le prove di routine e per l'installazione di un trasformatore di potenza da 110 KV..
Il sistema di prova di risonanza connessa in serie FKWJF-300 non a scarica parziale a potenza a frequenza variabile è composto da potenza a frequenza variabile a scarica non parziale, trasformatore step-up,Reattore di compensazione e divisore di tensione capacitivoIl sistema di prova della tensione di resistenza del trasformatore a scariche parziali indotte esegue la prova in modo di induzione.Applicò la tensione al lato LV dell'oggetto di prova e produsse la grande corrente di eccitazione cambiando la frequenza del circuito di prova con l'applicazione del principio di risonanza parallelaIl sistema di prova di risonanza collegato in serie è costituito da una fonte di alimentazione a frequenza variabile, un trasformatore di eccitazione, un reattore HV e un divisore di tensione capacitivo.Il condensatore e il reattore dell'oggetto di prova hanno formato una connessione di risonanza serialeIl divisore di tensione è in connessione seriale con l'oggetto di prova e viene utilizzato per misurare la tensione di risonanza e agisce come segnale di protezione da sovratensione.
L'uscita è accoppiata al circuito di risonanza di serie tramite trasformatore di eccitazione per fornire la potenza eccitante.L'alimentazione con piccola capacità è in grado di soddisfare la prova equivalente a 30-60 volte quella dell'alimentazioneQuesto ha risolto in gran parte il problema della scarsa capacità di potenza di prova sul sito.
I sistemi FKWJF da 300 kW possono fornire una singola fase+35KV /150Hz~200Hz di corrente alternata per testare le prestazioni di isolamento dei trasformatori di potenza fino a 630 MVA/220 kV tra i giri delle bobine, strato per strato, cioè isolamento minore,compresa l'isolamento uniforme e non uniforme.
Insieme all'analizzatore PD a 2 o 4 canali e ai suoi accessori, il modello FKWJF400KW può anche essere utilizzato per la prova di tensione indotta con misurazione di scarica parziale (IVPD).Fabbricazione a partire da prodotti della voce 8528, può anche eseguire AC applicato resistenza tensione test attraverso circuito di risonanza LC entro 20 ~ 300Hz.
II. Caratteristiche principali
III. Linee guida per le prove
Nota: la figura di cui sopra è un circuito di collegamento per la prova di resistenza indotta e il rilevamento del PD al trasformatore di potenza
Durante la prova PD e la prova di resistenza alla tensione induttiva, il trasformatore sottoposto a prova è simile a un grande oggetto di prova capacitivo.La corrente reattiva capacitiva del trasformatore è compensata dalla corrente induttiva del reattore di compensazioneL'alimentazione a frequenza variabile fornisce all'intero sistema una perdita attiva e una piccola parte di perdita reattiva.Il divisore di tensione è installato al terminale di uscita HV del trasformatore di eccitazioneMisurare la tensione sul lato LV (basso voltaggio) del trasformatore principale con un voltmetro di picco e calcolare la tensione sul lato HV in base al rapporto di tensione del trasformatore principale.
Il condensatore di accoppiamento è costituito dalla capacitanza di buccia del trasformatore principale, che fornisce il segnale di scarica parziale al tester di PD per misurare il valore di PD.
Nota: la figura sopra è un circuito di connessione per la tensione di resistenza AC applicata con principio di risonanza LC.
IV. Principali componenti
Articolo | Nome del prodotto | Tipo e specifiche | Quantità | Commenti |
1 | Alimentazione a frequenza variabile libera PD | FKWJF-300kW | 1 pezzo | |
2 | Transformatore di eccitazione libera PD | CQSB ((J) - 300 kVA | 1 pezzo | |
3 | Reattore di compensazione libera PD | CHX ((kf) - 600kVA/22kV | 2 pezzi | Per la prova indotta |
4 | Divisore di tensione capacitiva libera PD | TRF-50kV/300pF | 1 set | Per il campionamento PD |
5 | Reattore di prova HV | CHX ((kf) - 500 kVA/200 kV | 2 pezzi | Per resistenza alla tensione di risonanza |
6 | Divisore di tensione di capacità HV | TRF-400kV-2500pF | 1 set | Per il campionamento della tensione di risonanza |
7 | Anello di corona per il test PD al trasformatore di potenza principale | 220KV | 3 pezzi | Per la prova della PD |
Nota: la tabella di cui sopra è solo un esempio
V. Dati tecnici generali:
1Condizioni di servizio
2. Specifica tecnica
VI.Accessori
VII. Altro modello tipico
1 Modello facoltativo per la prova di tensione di resistenza indotta
Modello di sistema | Potenza di uscita | Applicazione massima |
FKWJF-150KW | 150 kW | Trasformatori di potenza da 66 kV |
FKWJF-200KW | 200 kW | Trasformatori di potenza da 110 kV |
FKWJF-300KW | 300 kW | Trasformatori di potenza inferiore o uguale a 220KV/630MW |
FKWJF-400KW | 400 kW | Trasformatori di potenza 220KV/superiore a 630MW |
Richiesta speciale può essere fatta per ordine |
