Nota:1.Il condensatore di carico può essere opzionale quando la linea di carico è testata o ha bisogno di carico analogo per controllare la frequenza di prova.
2.Il reattore di prova può essere prodotto per essere 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV per ogni pezzo di tensione nominale in base alla diversa portata dell'oggetto testato o richiesto dal cliente.corrente nominale di ciascun reattore HV può essere di 1~5A10A, 15A, 20A, 25A, 30A.
III. Figura del principio di prova:
VF: Fonte di alimentazione a frequenza variabile che è la parte di controllo e misura del circuito di prova.
T: trasformatore di eccitazione che fornisce la tensione di eccitazione per il reattore di prova HV
L: Reattore di prova che è induttanza risonante nel circuito LC e produce la tensione di prova
Cx: attrezzature sottoposte a prova
MOA1: L'arresto del fulmine è la parte di protezione del trasformatore di eccitazione
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione) che è la parte di misura della tensione HV

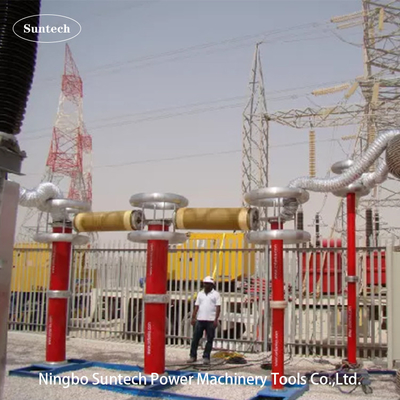

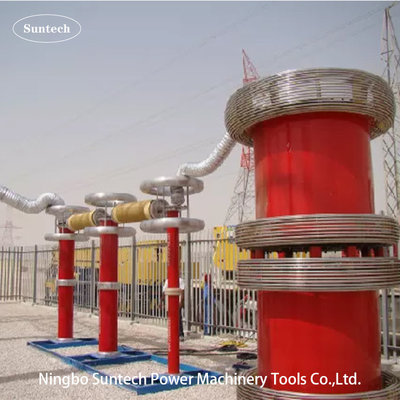

IV. Dati tecnici generali:
- Modalità di prova del sistema: risonanza in serie a frequenza variabile
- Modello di sistema: CHX-9000KVA/150KV,300KV,450KV
- Fornitura di alimentazione di ingresso: 380 ± 10% ((trifase),50Hz/60Hz
- Numero di reattori di prova HV: 3 pezzi
- Capacità di uscita nominale: 9000 kVA
- Voltaggio di uscita nominale: 150KV,300KV,450KV
- Tensione massima di prova: non superiore a 150KV, 300KV, 450KV
- Corrente di uscita nominale: 20A / singolo pezzo o in serie;60A in parallelo
- Intervallo di frequenza regolare: 20 Hz-300 Hz
- Forma d'onda di risonanza di tensione di uscita: onda sinusoidale
- THD della forma d'onda di uscita: ≤ 1%
- Livello di isolamento: inferiore a 1,1 volte e mantenendo 1 minuto, normale
- Ciclo di lavoro: 60 minuti in condizioni di lavoro inferiori alla corrente nominale;
- Fattore di qualità del set di prova stesso: Q≥60
- Aumento della temperatura: inferiore a 65 K per 60 minuti di corrente nominale di lavoro;
- Livello di rumore: non superiore a 70B
- Struttura del reattore: tipo immerso in olio, tipo cilindro tubo epossidico;
V. Pannello software di misurazione e controllo principale come segue:
Nota: Questa figura mostra il pannello di visualizzazione al passo di impostazione dei parametri di prova dal software di controllo e misurazione dell'alimentazione VF
VI.Accessori
- Casella di accessori per l'immagazzinamento di accessori
- Cavi di ingresso della fonte di alimentazione
- Cavi di uscita della fonte di alimentazione
- Cavi di uscita di trasformatori di eccitazione
- Cavi di messa a terra del sistema
- Cavi paralleli del reattore
- Cavi di misura HV (cavi di uscita del segnale del divisore di tensione)
- Cavi di uscita HV ((reactor per dividere, divisore per oggetto di prova)
- Base di supporto del divisore
- Anello corona per il reattore di prova e il divisore
- Sono disponibili un rapporto finale di prova, un certificato di qualità, un manuale d'uso e un elenco di imballaggio.
VII. Altro modello tipico
1 Modello facoltativo per la prova di tensione del cavo XLPE di classe 132KV in loco
| Modello |
Voltaggio nominale |
Corrente di uscita nominale |
Capacità di produzione nominale |
Applicazione massima |
| CHX-775KVA/155KV |
155 KV |
5A |
775 KVA |
Cavo 132kV≤1km |
| CHX-1550KVA/155KV |
155 KV |
10A |
1550KVA |
Cavo 132kV≤2km |
| CHX-2325KVA/155KV |
155 KV |
15A |
2325KVA |
Cavo da 132 kV≤3 km |
| CHX-3100KVA/155KV |
155 KV |
20A |
3100KVA |
Cavo 132kV≤4km |
| L'impianto di accensione deve essere dotato di un sistema di accensione a banda larga, di un sistema di accensione a banda larga e di un sistema di accensione a banda larga. |
155 KV |
25A |
3875 KVA |
Cavo 132kV≤5km |
| CHX-7750KVA/155KV |
155 KV |
50A |
7750KVA |
Cavo da 132 kV≤10 km |
| L'impianto di accensione deve essere dotato di un sistema di accensione a banda larga. |
155 KV |
80A |
12400KVA |
Cavo 132kV≤16km |
| L'impianto di accensione deve essere dotato di un sistema di accensione a banda larga, di un sistema di accensione a banda larga e di un sistema di accensione a banda larga. |
155 KV |
100A |
15500KVA |
Cavo 132kV≤20km |
| Richiesta speciale può essere fatta per ordine |
Nota: Classe di tensione del cavo sottoposto a prova ≤ 132 kV, 0,25 uF/km
2 Modello facoltativo per la prova di tensione del cavo XLPE di classe 230KV in loco
| Modello |
Voltaggio nominale |
Corrente di uscita nominale |
Capacità di produzione nominale |
Applicazione massima |
| CHX-2020KVA/255KV |
255KV |
8A |
2020 KVA |
Cavo 220~230kV≤1km |
| CHX-4080KVA/255KV |
255KV |
16A |
4080KVA |
Cavo 220~230kV≤2km |
| CHX-6120KVA/255KV |
255KV |
24A |
6120KVA |
Cavo 220~230kV≤3km |
| CHX--8160KVA/255KV |
255KV |
32A |
8160KVA |
Cavo da 220 a 230 kV ≤ 4 km |
| L'impianto di accensione deve essere dotato di un sistema di accensione a pressione di almeno 5 kV. |
255KV |
40A |
10200KVA |
Cavo 220~230kV≤5km |
| CHX--20400KVA/255KV |
255KV |
80A |
20400KVA |
Cavo 220~230kV≤10km |
| CHX--25500KVA/255KV |
255KV |
100A |
25500KVA |
Cavo 220~275kV≤12,5km |
| Richiesta speciale può essere fatta per ordine |
Nota: Classe di tensione del cavo sottoposto a prova ≤ 230 kV, 0,25 uF/km
3 Modello facoltativo per la prova di tensione del cavo XLPE di classe 330KV in loco
| Modello |
Voltaggio nominale |
Corrente di uscita nominale |
Capacità di produzione nominale |
Applicazione massima |
| CHX-3500KVA/350KV |
350 kV |
10A |
3500 KVA |
Cavo 330kV≤1km |
| CHX-7000KVA/350KV |
350 kV |
20A |
7000 KVA |
Cavo 330kV≤2km |
| CHX-10500KVA/350KV |
350 kV |
30A |
10500KVA |
Cavo 330kV≤3km |
| CHX-14000KVA/350KV |
350 kV |
40A |
14000KVA |
Cavo 330kV≤4km |
| CHX-21000KVA/350KV |
350 kV |
60A |
21000KVA |
Cavo 330kV≤5km |
| CHX-28000KVA/350KV |
350 kV |
80A |
28000KVA |
Cavo 330kV≤10km |
| Richiesta speciale può essere fatta per ordine |
Nota: Classe di tensione del cavo sottoposto a prova ≤ 330kV, 0,25uF/km
4 Altro modello opzionale per cavi XLPE lunghi, prova di tensione in loco
| Modello |
Voltaggio nominale |
Corrente di uscita nominale |
Capacità di produzione nominale |
Applicazione
(A partire da 20 Hz)
|
| CHX-2600KVA/130KV |
130 KV |
10A,20A |
1300 KVA |
Per U0=64KV e sotto il cavo |
| CHX-3000KVA/150KV |
150 kV |
10A, 20A |
3000 KVA |
Per U0= 87KV e sotto il cavo |
| CHX-10000KVA/250KV |
250 kV |
20A, 40A |
10000 KVA |
Per U0=127KV e sotto il cavo |
| CHX-20000KVA/250KV |
250 kV |
20A, 80A |
20000KVA |
Per U0=127KV e sotto il cavo |
| CHX-21000KVA/350KV |
350 kV |
20A, 60A |
21000KVA |
Per U0= 230KV e sotto il cavo |
| CHX-42000KVA/350KV |
350 kV |
20A, 80A |
42000KVA |
Per U0= 230KV e sotto il cavo |
| Richiesta speciale può essere fatta per ordine |
Nota: la tensione di prova del cavo XLPE è considerata pari a 1,7 U0
5 Modello facoltativo per cavi di classe HV o EHV e GISProva di ipotesi di CA in loco
| Model |
Voltaggio nominale |
Corrente di uscita nominale |
Capacità di produzione nominale |
Applicazione
(A partire da 20 Hz)
|
| CHX-2600KVA/130KV,260KV |
130KV,260KV |
20A@130KV |
2600KVA |
Per U0=cavo da 64KV
Per GIS di classe 72,5 KV
|
| 10A@260KV |
Per U0=cavo da 127KV
Per i sistemi GIS di classe 145 KV
|
| CHX-9000KVA/150KV,300KV |
150KV, 300KV |
60A@150KV |
9000 KVA |
Per U0=cavo da 87KV
Per GIS di classe 72,5 KV
|
| 30A@300KV |
Per U0=cavo a 160KV
Per GIS di classe 170KV
|
| CHX-10000KVA/250KV,500KV |
250KV, 500KV |
40A@250KV |
10000 KVA |
Per U0=cavo da 127KV
Per i sistemi GIS di classe 145 KV
|
| 20A@500KV |
Per U0=cavo da 290KV
Per GIS di classe 362KV
|
| CHX-20000KVA/250KV,500KV |
250KV, 500KV |
80A@250KV |
20000KVA |
Per U0=cavo da 127KV
Per i sistemi GIS di classe 145 KV
|
| 40A@500KV |
Per U0=cavo da 290KV
Per GIS di classe 362KV
|
| CHX-21000KVA/350KV,700KV |
350KV, 700KV |
60A@350KV |
21000KVA |
Per U0=cavo 190KV
Per GIS di classe 170KV
|
| 30A@700KV |
Per U0=cavo da 290KV
Per i sistemi GIS di classe 550 KV
|
| Richiesta speciale può essere fatta per ordine |
VIII. Tabella standard di prova in loco di IEC 60840:2011 e IEC 62067:2011 per il cavo XLPE
IX. Tabella standard di prova di isolamento in loco della IEC 62271-203:2011 per HV GIS
