Luogo di origine: | Ningbo, Cina |
Marca: | Ningbo Suntech Power |
Certificazione: | ISO9001 |
Numero di modello: | Serie CHX |
Quantità di ordine minimo: | Un'unità |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Cassa in legno standard di esportazione senza fumigazione |
Tempi di consegna: | 75~90 giorni lavorativi |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 10 serie / 3 mesi |
Principio: | Circuito di prova LC tipico | Appilcation: | Test di resistenza alla tensione in loco |
---|---|---|---|
Capacità massima: | Produttori OEM | Max.Voltage: | Produttori OEM |
Caratteristica di progettazione: | Reattore di prova di tipo cilindrico e modulare | Frequenza di prova: | 20-300 Hz |
Ciclo di lavoro: | 60 minuti o OEM | Forma d'onda dell'uscita: | Buona onda senoide |
Modulo ordinato: | I componenti possono essere ordinati separatamente | ||
Evidenziare: | Sistema di prova di risonanza AC a onda sinusale,Sistema di prova di risonanza AC verticale,Testatore ad alta tensione di 300 Hz |
AC Resonant Test Set, High Voltage Cable Testing Equipment, AC Resist Voltage Test Set
I. Applicazione:
Il set di prova a risonanza CA è un tipo di apparecchiature di prova per cavi ad alta tensione per tensione di resistenza applicata, che può essere classificato come sistema di prova a risonanza a frequenza variabile e a induttanza variabile.Il primo è sintonizzato alla risonanza regolando la frequenza di prova e il secondo è da induttanza regolabileLe diverse modalità di regolazione portano allo stesso obiettivo, vale a dire che una grande potenza di uscita sull'oggetto di prova può essere ottenuta inserendo un alimentatore di piccola potenza.
Per gli oggetti di prova di grande capacità come il cavo XLPE HV,la difficoltà maggiore per l'adozione della frequenza di potenza o della frequenza di potenza di avvicinamento, prova di resistenza alla tensione CA come prova di accettazione per il cavo isolante XLPEAd esempio, dato un cavo XLPE da 630 mm2, 110 kV con una capacità di 0,188 uF/kM, il parametro di prova di ciascun cavo è di 2,9 MVA/128 kV/22.7A se la lunghezza del cavo è di 3 kmPoi si arriva alla conclusione che è impossibile fare il test sul campo in modo tradizionale. Tuttavia, nel sistema di test risonanti a frequenza variabile, lasciando cadere la frequenza di prova da una parte,e con un fattore di qualità elevato (Q) dall'altro, la capacità necessaria dell'alimentazione di ingresso è 1/Q di quella della potenza di prova, quindi sono disponibili riduzioni drammatiche del volume e del peso delle apparecchiature di prova, ideali per le prove sul campo.
Fanke azienda possiede molti anni di esperienza di produzione in questo tipo di attrezzature di prova, tipi personalizzati di tali attrezzature secondole esigenze di prova dei diversi clienti, inclusi i servizi OEM. I componenti dei set possono anche essere ordinati separatamente.
II. Principali componenti Set di prova a risonanza CA a frequenza variabile
1. Trasformatore di isolamento
2Fonte di alimentazione a frequenza variabile
3Trasformatore di eccitazione.

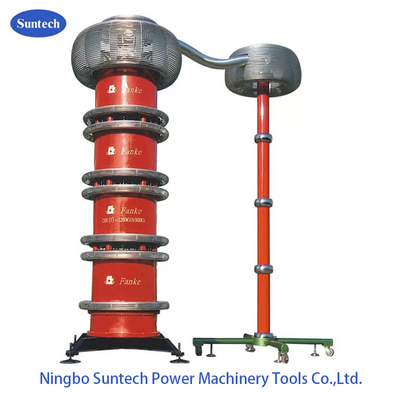

4. gruppo di reattori di prova HV(induttore di risonanza)
5. Divisore di tensione
6. Parte facoltativa
6.1 Condensatore di carico
6.2 Induttore di blocco dell'ammortizzazione HV
Nota:
1) Il condensatore di carico può essere opzionale quando la linea di carico è di piccole dimensioni o ha bisogno di carico analogo per controllare la frequenza di prova.
2) Il reattore di prova può essere prodotto per essere 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV per ogni voltaggio nominale di pezzo in base alla diversa portata dell'oggetto testato o richiesto dal cliente.corrente nominale di ciascun reattore HV può essere di 1~5A10A, 15A, 20A, 25A, 30A.

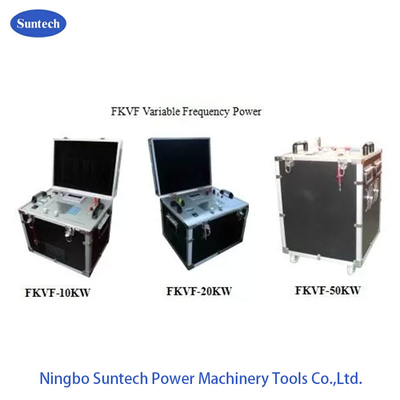

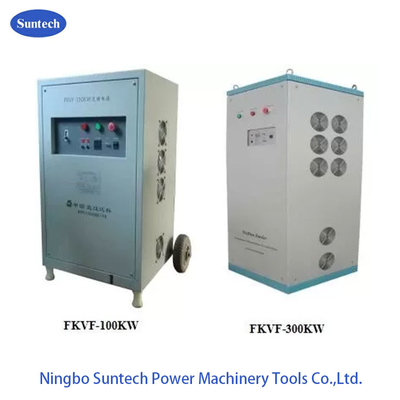

VF: Fonte di alimentazione a frequenza variabile che è la parte di controllo e misura del circuito di prova.
T: trasformatore di eccitazione che fornisce la tensione di eccitazione per il reattore di prova HV
L: Reattore di prova che è induttanza risonante nel circuito LC e produce la tensione di prova
Cx: attrezzature sottoposte a prova
MOA1: L'arresto del fulmine è la parte di protezione del trasformatore di eccitazione
C1,C2: divisore di tensione ((C1 è il braccio ad alta tensione,C2 è il braccio a bassa tensione) che è la parte di misura della tensione HV
III. Intervallo degli oggetti di prova applicato
Vantaggi e caratteristiche:
Figura di prova sul campo

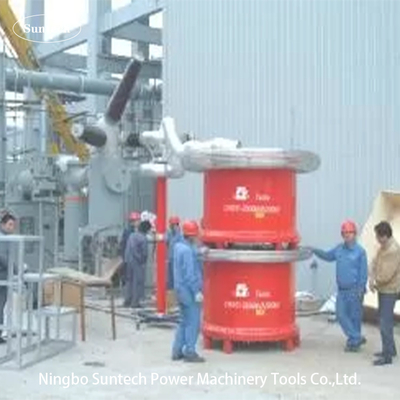

Nota: il set di prova di risonanza di corrente alternata a 750 KV/5 A con frequenza variabile di Fanke ad alta tensione viene eseguito con tensione di resistenza su sottostazione di 500 KV
