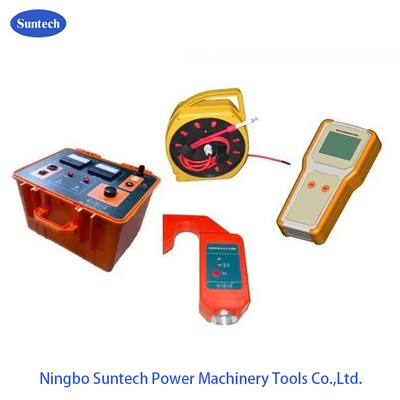

Apparecchiature di misurazione dell'alta tensione durevoli, apparecchiature di localizzazione dei guasti dei cavi

Tester di localizzazione dei cavi sotterranei, Tester di localizzazione di tubi e cavi sotterranei

I. Applicazione e descrizione

1. applicare al sistema di distribuzione di potenza a terra neutrale a corrente ridotta.

2Utilizzato per rilevare il difetto di messa a terra metallica sopra la linea di testa, difetto di messa a terra dell'arco, difetto di messa a terra della resistenza e così via.

3- Per le linee rotte, richiedere le filiali.

4. segnale di frequenza ultrabassa per evitare l'influenza condensatore. facile da trovare il difetto di alta resistenza

5. ricreare il guasto da segnale ad alta tensione, facile da individuare

6Trasmettitore sicuro con funzione di cortocircuito

7Sensore ad alta sensibilità, design aperto e facile da appendere alla linea

8Trasmissione wireless, sicura e affidabile

9. Fornitore di corrente flessibile. Trasmettitore funziona con potenza di utilità e generatore elettrico. Sensore e ricevitore sono a batteria secca

10Leggera e facile da trasportare

11Il ricevitore ha una grande interfaccia LCD che può mostrare la forma d'onda corrente e il valore corrente

II. Dati tecnici

1Precisione della posizione:0.2m

2. Specifica del trasmettitore:
tensione a circuito aperto: onda fondamentale valida 0~28kV
corrente di cortocircuito: onda fondamentale valida 0~35mA ((impulso DC, valore massimo 100mA)
frequenza di uscita:1Hz

3Distanza di comunicazione tra ricevitore e trasmettitore: ≥ 30 m

4Potenza del trasmettitore: 220 V CA o generatore elettrico

5Potenza del trasmettitore: massimo 900 W

6Potenza del sensore: tre batterie alcaline AAA

7Fornitura di energia del ricevitore: cinque batterie alcaline AA

8Dimensioni: trasmettitore 455mmx355mmx310mm
Sensore 180 mmx100 mmx35 mm
Ricettore 205mmx200mmx35mm

9Peso: trasmettitore 15 kg
Sensore 0,45 kg
Ricevitore 0,45 kg

10Condizioni di lavoro:

Temperatura -10°C-40°C

Umidità 5-90%

Altitudine ≤ 4500 m

III. Vantaggio tecnico

1. Buona soluzione per individuare il fallimento di una sola fase a terra
2. Applicabile al sistema di alimentazione a terra a bassa corrente delle linee aeree.
3. Utilizzare per individuare il guasto terra quando la linea si rompe quando si verificano singola fase di errore di messa a terra
