Equipaggiamento di prova professionale di cavi ad alta tensione / identificatore del cavo ad alta tensione

Testatore di identificazione del cavo in diretta, identificatore del cavo, identificazione della sequenza di fase del cavo ad alta tensione

I. Introduzione del prodotto

Il tester di identificazione del cavo in diretta FKSB-2000 è utilizzato per identificare un cavo specifico in un fascio di cavi durante l'erezione, la migrazione, la manutenzione e la gestione dei guasti del cavo di alimentazione.Esso ha le caratteristiche di accuratezza, rapido, semplice funzionamento e ampia gamma di applicazioni. È uno strumento di prova indispensabile per la costruzione e la manutenzione dei cavi.

II. Principio del prodotto

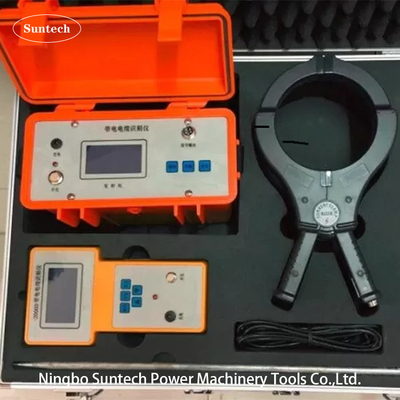

Lo strumento è costituito da un trasmettitore di identificazione del cavo, un ricevitore di identificazione del cavo, una pinza di trasmissione e una pinza di ricezione e una linea di connessione del segnale di uscita.Ha un impulso di corrente di alta potenza■ caratteristiche del segnale di ricezione in loco chiaro, leggero e flessibile, elevata sensibilità, può sopprimere efficacemente le interferenze della frequenza di potenza in loco; giudizio accurato e rapido; circuito di protezione affidabile,non ha paura di cortocircuito di uscita; grande mascella ф150 adatta per varie aree di sezione trasversale Cavo di alimentazione; trasformatore di isolamento interno ad alta potenza,l'operatore non ha alcun contatto elettrico diretto con la rete elettricaQuando il cavo è identificato, non è necessario scollegare le due estremità del cavo dall'apparecchiatura di distribuzione dell'energia.Il cavo può essere identificato online mentre il cavo è attivo, che migliora l'efficienza dell'identificazione e riduce notevolmente gli effetti diretti e indiretti causati da interruzioni di corrente.

Il trasmettitore e il ricevitore dello strumento di identificazione del cavo in diretta FKSB-2000 adottano la tecnologia di codifica e decodifica a singolo chip e la tecnologia PSK ampiamente utilizzata nel campo della comunicazione.Un segnale codificato in fase con un valore medio pari a 0 viene trasmesso sulla pinza di trasmissione, e il ricevitore a singolo chip nel ricevitore filtra il segnale ricevuto attraverso hardware e software, e quindi esegue l'identificazione di fase.Punte la freccia che emette l'alimentatore e l'alimentatore ricevente alla fine del cavoQuando l'impugnatura del ricevitore attacca un cavo, l'ampemetro del ricevitore è orientato a destra con un'indicazione visiva e acustica.e la direzione corrente è opposta alla direzione corrente del cavo identificato, e non vi è alcuna indicazione sonora e luminosa. Questo incarna la capacità del cavo di destinazione identificato. È facile identificare chiaramente il cavo identificato da più cavi.Inoltre, poiché l'intensità della corrente del segnale sul cavo identificato è la stessa, le pinze riceventi ricevono la stessa intensità del segnale elettromagnetico lungo il cavo,e il cavo identificato non è limitato dalla lunghezza del cavo identificato.

III. Caratteristiche

1. Combina la funzione di identificazione della carica e la funzione di identificazione non elettrica in una sola.ma anche per l'identificazione e il giudizio del cavo con il puntoL'operazione è estremamente semplice e conveniente da usare.

2L'identificatore del cavo è diverso dall'identificatore convenzionale.Il trasmettitore utilizza la tecnologia a singolo chip per codificare e alimentare il segnale trasmesso, e accoppi il segnale al cavo. Il ricevitore nel ricevitore riceve il segnale.Il cavo di destinazione è identificato da un grande fascio di cavi in base alle caratteristiche della fase del segnale sul cavo di destinazione. Pertanto, le prestazioni di lavoro sono affidabili e il cavo ultra lungo può anche essere discriminato con precisione.Adatti a tutti i tipi di cavi elettrici ad alta e bassa tensione.

IV. Composizione e funzione

L'identificatore è composto principalmente dalle seguenti sei parti.
1. trasmettitore di segnale: segnale elettromagnetico ad alta frequenza che emette una certa quantità di potenza, applicata a un cavo di spegnimento o di attivazione pre-identificato e produce una corrente costante sul cavo.

2- ricevitore del segnale: il segnale rilevato dalla pinza di accoppiamento viene visualizzato sotto forma di lunghezza della griglia, dimensione del numero e suono.L'operatore fa un giudizio sulla base della forza del segnale ricevuto.

3. pinze di accoppiamento: utilizzate per trasmettere e ricevere segnali elettromagnetici (le pinze di trasmissione e quelle di ricezione sono utilizzate in modo intercambiabile).

4. Caricabatterie: utilizzato per caricare il trasmettitore e il ricevitore del segnale.

5. Linea di segnale direttamente collegata: si tratta di una doppia linea di fissaggio rosso e nero, che viene utilizzata per l'identificazione della connessione diretta del cavo di guasto di corrente.

6- Collegamento delle pinze di accoppiamento: per le pinze di accoppiamento al trasmettitore e al ricevitore del segnale

V. Principali caratteristiche tecniche

5.1 Parte del trasmettitore
1. Segnale di uscita: segnali sinusoidali di corrente alternata di uscita di quattro frequenze, vale a dire bassa frequenza, frequenza intermedia, alta frequenza e radio frequenza.
2Potenza di uscita: potenza di uscita costante, bassa, media e alta tre (massimo non inferiore a 6).
3. modalità di uscita: metodo di connessione diretta, metodo di accoppiamento.
4Indicatore di impedenza: entro 25500 ohm.
5- Corrispondenza di carico: corrispondenza automatica.
6Interfaccia di visualizzazione: grande schermo LCD cinese, display grafico, con retroilluminazione.
7Fonte di alimentazione: batteria ricaricabile 1.2V standard, 6 sezioni, carica e scarica 500 volte.
8Tempo di attesa: più di 8 ore.
9Soprascaldo e sovraccarico: protezione automatica.
10Temperatura di lavoro: -20 ° C - 50 ° C
11Volume: 265 × 125 × 210 mm
12Peso: 2 kg

5.2 Parte ricevitore
1. Frequenza di ricezione: ricezione di segnali sinusoidali di corrente alternata di cinque diverse frequenze, vale a dire bassa frequenza, frequenza intermedia, alta frequenza, radio frequenza, 50 Hz.
2- Modalità di ricezione: pinze di accoppiamento.
3Interfaccia del segnale: interfaccia digitale, lunghezza del raster e buffer sonoro
4Interfaccia di visualizzazione: grande schermo LCD cinese, display grafico, con retroilluminazione.
5- Controllo del guadagno: regolazione manuale, gamma dinamica 000 - 100 dB.
6. Lunghezza di rilevamento: quando il cavo è collegato direttamente, la lunghezza massima è di 15 km. Quando il cavo è accoppiato, il primo accoppiamento può misurare 3 km, e l'accoppiamento è infinitamente più volte.
7Fonte di alimentazione: batteria ricaricabile standard 5a 1.2V 6 sezioni, carica e scarica 500 volte.
8Tempo di attesa: più di 12 ore, richiamo di alimentazione.
9Soprascaldo e sovraccarico: protezione automatica.
10Temperatura di lavoro: -20 ° C - 50 ° C.
11Volume: 126 × 43 × 230 mm
12Peso: 1,0 kg
