Applicazione: Linea di trasmissione e sistema della sottostazione
Il conduttore del Invar fatto è un genere di conduttore sopraelevato speciale incagliato con del il centro rivestito d'alluminio ad alta resistenza del invar ed il cavo resistente termico eccellente della lega di alluminio. Approfitta del coefficiente di dilatazione lineare basso di materiale del invar per fare «la depressione bassa» ed usa una lega di alluminio resistente termica per avere «di grande capacità», utilizzando pienamente le risorse originali della linea e della torre di trasmissione e risparmiando lo spazio. Ha la caratteristica della capacità di raddoppiamento con lo stesso diametro e la stessa depressione, che possono assicurare il trasporto di energia all'alta stagione.
Conduttore Type:
- AAC-tutti conduttori di alluminio
- AAAC - tutti i conduttori della lega di alluminio
- ACSR- l'acciaio di alluminio dei conduttori ha rinforzato
- ACSR/AW - d'acciaio placcato di alluminio dei conduttori di alluminio di rinforzo
- ACAR-tutto conduttore di alluminio Alloy Reinforced
- L'acciaio dei conduttori della lega dell'AACSR-alluminio ha rinforzato
- Filo sopraelevato d'acciaio (galvanizzato) GSW-Zinco-rivestito della messa a terra
- di conduttori d'acciaio rivestiti ACS alluminio

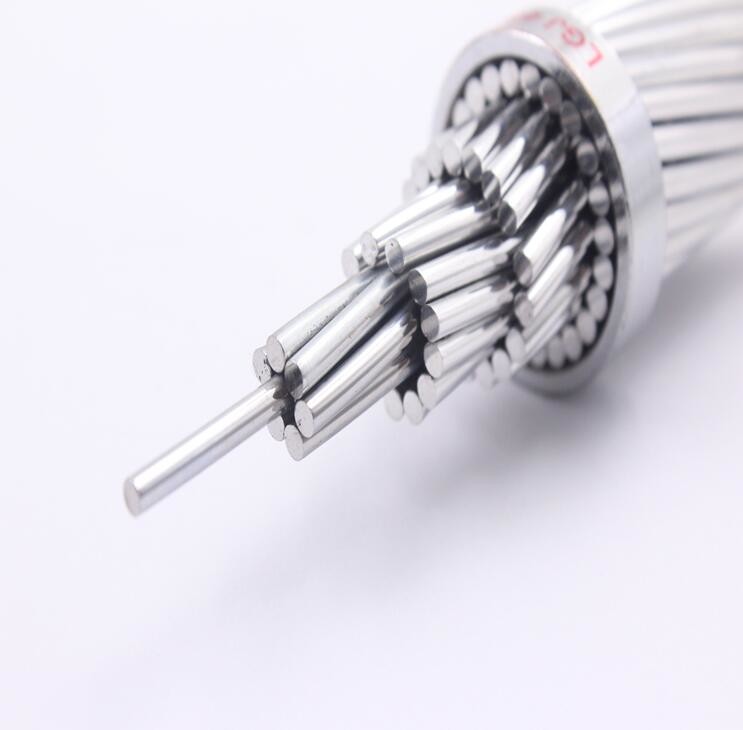

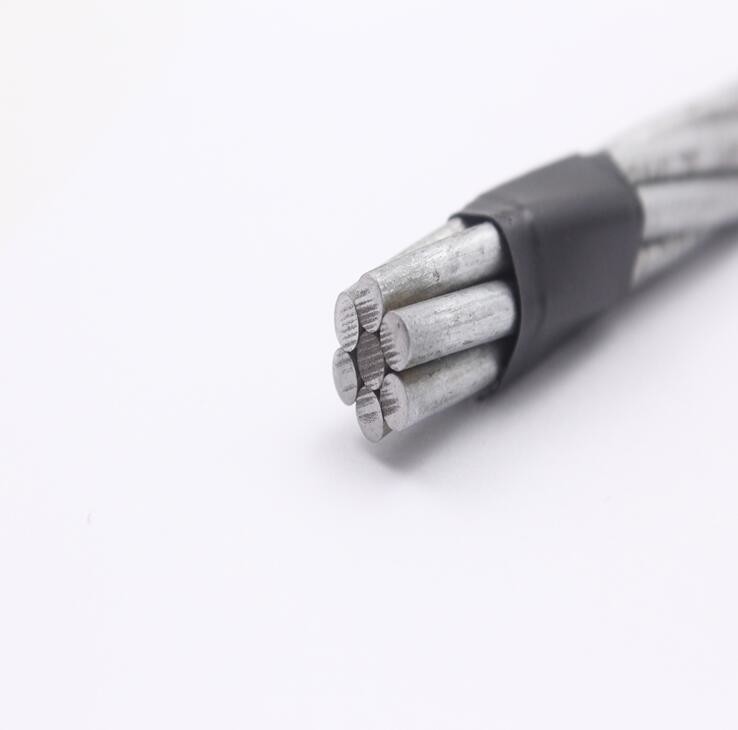

6201 caratteristica tecnica di AAAC basata su ASTM B399
| Nome in codice |
Area |
No/diametro |
diametro esterno |
Approssimativamente di massa |
Calcolato rompendo carico |
| Termine nominale |
Reale |
| MCM |
Millimetro 2 |
NO./mm |
millimetro |
Kg/km |
kN |
| Arkon |
30,58 |
15,48 |
7/1.68 |
5,04 |
42,7 |
4,92 |
| Alton |
48,69 |
24,71 |
7/2.12 |
6,35 |
68 |
7,84 |
| Ames |
77,47 |
39,22 |
7/2.67 |
8,02 |
108 |
12,45 |
| Azusa |
123,3 |
62,38 |
7/3.37 |
10,11 |
172 |
18,97 |
| Anaheim |
155,4 |
78,65 |
7/3.78 |
11,35 |
217 |
23,93 |
| Amherst |
195,7 |
99,22 |
7/4.25 |
12,75 |
273 |
30,18 |
| Alliance |
246,9 |
125,1 |
7/4.77 |
14,31 |
345 |
38,05 |
| Collina |
312,8 |
158,6 |
19/3.26 |
16,3 |
437 |
48,76 |
| Il Cairo |
465,4 |
235,8 |
19/3.98 |
19,88 |
650 |
69,48 |
| Darien |
559,5 |
283,5 |
19/4.36 |
21,79 |
781 |
83,52 |
| Silice |
740,8 |
375,3 |
37/3.59 |
25,16 |
1035 |
108,21 |

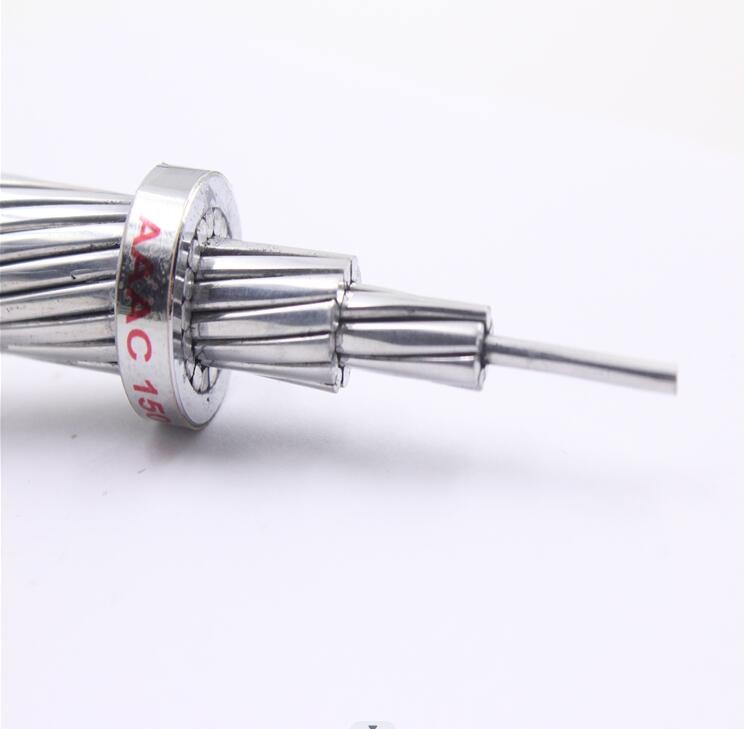

AAAC TUTTO IL CONDUTTORE ASTM BA399 DELLA LEGA DI ALLUMINIO
| Area |
No/diametro |
diametro esterno |
Approssimativamente di massa |
Calcolato rompendo carico |
Resistenza massima di CC a 20oC |
| Termine nominale |
Reale |
| AWG/MCM |
Millimetro 2 |
NO./mm |
millimetro |
Kg/km |
kN |
Ohm/km |
| 6 |
13,3 |
7/1.55 |
4,67 |
37 |
4,22 |
2,5199 |
| 4 |
21,15 |
7/1.96 |
5,89 |
58 |
6,71 |
1,5824 |
| 2 |
33,63 |
7/2.47 |
7,42 |
93 |
10,68 |
0,9942 |
| 1/0 |
53,48 |
7/3.119 |
9,36 |
148 |
16,97 |
0,6256 |
| 2/0 |
67,42 |
7/3.5 |
10,51 |
186 |
20,52 |
0,4959 |
| 3/0 |
85,03 |
7/3.9 |
11,8 |
234 |
25,86 |
0,3936 |
| 4/0 |
107,23 |
7/4.4 |
13,26 |
296 |
32,63 |
0,3119 |
| 250 |
126,66 |
19/2.91 |
14,57 |
349 |
38,93 |
0,2642 |
| 300 |
152,1 |
19/3.19 |
16,97 |
419 |
46,77 |
0,2199 |
| 350 |
177,35 |
19/3.44 |
17,24 |
489 |
52,25 |
0,1887 |
| 400 |
202,71 |
19/3.68 |
18,43 |
559 |
59,74 |
0,1650 |
| 450 |
228 |
19/3.9 |
19,55 |
629 |
67,19 |
0,1467 |
| 500 |
253,35 |
19/4.12 |
20,6 |
698 |
74,64 |
0,1321 |
