Strumenti Co., srl del macchinario di potere di Ningbo Suntech.
Produttore ed esportatore professionali del campo di Electric Power
 |
| Luogo di origine: | Ningbo, Cina |
| Marca: | Suntech Power |
| Certificazione: | ISO9001,CCC |
| Numero di modello: | ACSR |
| Quantità di ordine minimo: | 3000M |
|---|---|
| Prezzo: | Get the newest price |
| Imballaggi particolari: | tamburo Iro-di legno |
| Tempi di consegna: | 10-15 giorni feriali |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 3000ton/month |
| nome: | Cavo di Electric Power di bassa tensione | Il centro: | multiconduttore |
|---|---|---|---|
| APPLICAZIONE: | trasmissione e distribuzione sopraelevate | Materiale: | Conduttore d'acciaio di alluminio |
| uso: | Filo di acciaio ad alta resistenza | Norma: | BACCANO DI IEC ASTM DELLE BS |
| Evidenziare: | Conduttore di alluminio Alloy Reinforced Conductor,Conduttore nudo Cable della trasmissione elettrica,Conduttore d'acciaio del filo ACAR |
||

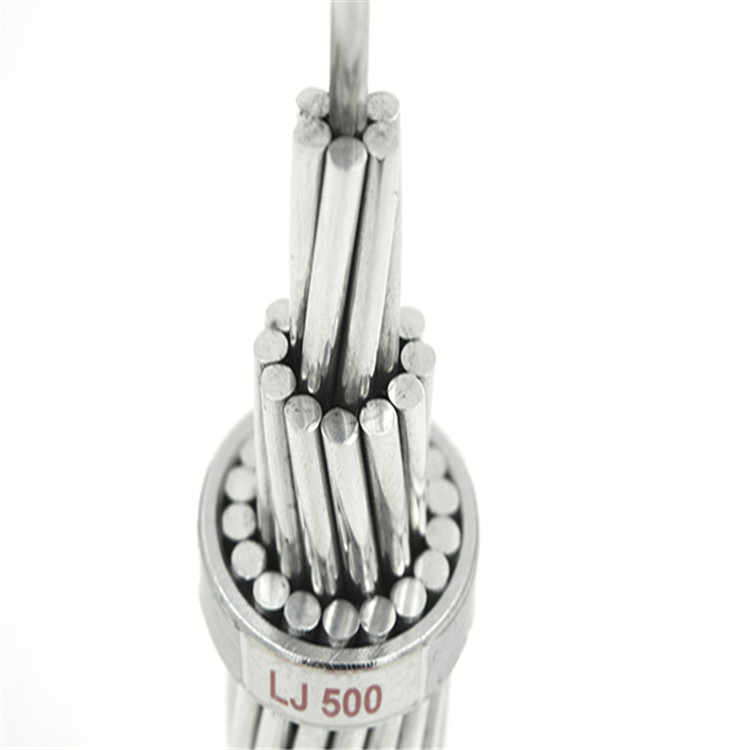

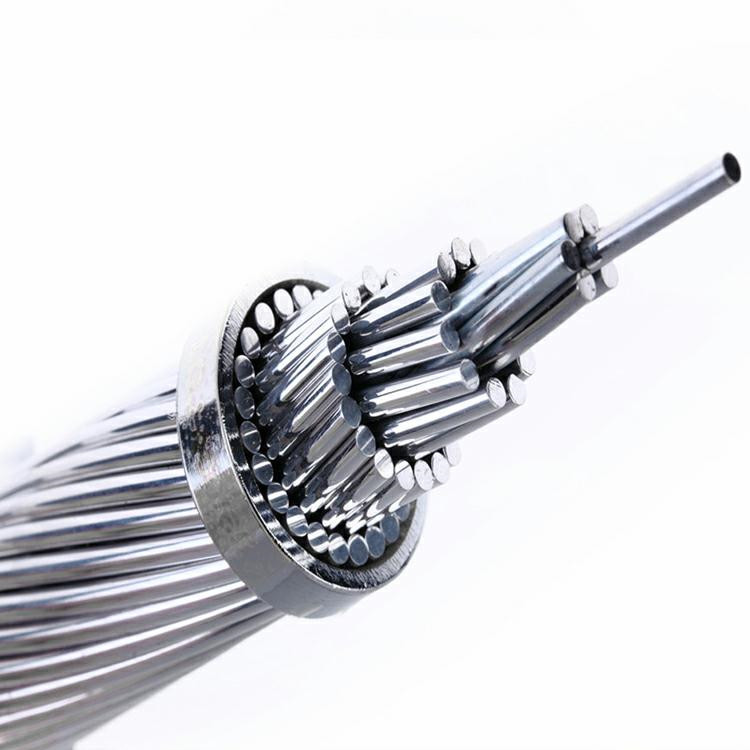

Cavo elettrico della trasmissione del conduttore del conduttore di alluminio di Alloy Reinforced ACAR
descrizione 1.Product
Il conduttore di alluminio Alloy Reinforced (ACAR) è costituito dai trefoli concentrico di 1350 di alluminio su alluminio ad alta resistenza - magnesio - il centro della lega del silicio (AlMgSi). Il numero dei cavi della lega di AlMgSi & di Aluminum1350 dipende dalla progettazione cavo. Sebbene la progettazione generale comprenda il centro incagliato del filo della lega di AlMgSi, in determinate costruzioni del cavo, i cavi dei fili della lega di AlMgSi può distribuirsi negli strati in tutto i 1350 fili di alluminio.
ACAR ha le migliori proprietà meccaniche ed elettriche rispetto ad un ACSR, ad un AAC o ad un AAAC equivalente. Un equilibrio molto buon fra le proprietà meccaniche ed elettriche quindi opera a ACAR la migliore scelta dove il ampacity, la forza ed il peso leggero siano la considerazione principale della linea progettazione. Questi conduttori sono utilizzati estesamente nelle linee sopraelevate di distribuzione e della trasmissione.
Midal può fabbricare & fornire ACAR bobine di legno/d'acciaio non restituibili o sulle bobine d'acciaio restituibili.
Caratteristiche tecniche di ACSR basate sulle BS standard 215
| Nome in codice | Area di alluminio nominale | Arenamento e diametro di cavo | Area sezionale di alluminio | Area sezionale totale | Approssimativamente diametro esterno | Approssimativamente di massa | Resistenza calcolata di CC a 20Oc | Calcolato rompendo carico | |
| Al | Acciaio | ||||||||
| millimetro2 | No./mm | millimetro2 | millimetro2 | millimetro | kg/km | ohm /km | kN | ||
| CONIGLIO | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
| CANE | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
| LUPO | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
| DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
| LYNX | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
| ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Caratteristiche tecniche di ACSR basate su ASTM standard B 232
| Nome in codice |
Termine nominale AWG/MCM |
Arenamento e diametro di cavo | Area sezionale di alluminio | Area sezionale totale | Approssimativamente diametro esterno | Approssimativamente di massa | Resistenza calcolata di CC a 20Oc | Calcolato rompendo carico | |
| Al | Acciaio | ||||||||
| No./mm | millimetro2 | millimetro2 | millimetro | kg/km | Ω/km | kN | |||
| La Turchia | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
| Cigno | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
| Passero | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
| Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
| Raven | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
| Quaglia | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
2.Application
ACSR, AAC, AAAC, conduttore di ASCSR&ACAR ampiamente usato in elettrodotti con i vari livelli di tensione. Poiché hanno tali buone caratteristiche come la struttura semplice, l'installazione conveniente e la manutenzione, il basso costo per la linea, la grande capacità della trasmissione e sono inoltre adatti a stenditura attraverso i fiumi e la linea aerea delle valli ecc.
3.Standard
ACAR ha fabbricato da Midal soddisfa o supera le richieste di tutte le norme internazionali come ASTM, asse, le BS, CSA, BACCANO, l'IEC, NFC, gli ss - ecc
4.Characteristics
PACKAGING&SHIPPING
Pacchetto differente per il cliente scegliere!
Il nostro imballaggio dell'esportazione del cavo elettrico è fatto specialmente per assicurare che la qualità dei prodotti sia non colpito durante il trasporto. Il nostro cavo elettrico sta utilizzando la ruota per l'imballaggio, t del cavo elettricolui la ruota può essere struttura tutti i d'acciaio e d'acciaio e legno sottoposto a fumigazione, o casse di legno sottoposte a fumigazione. Stiamo usando l'imballaggio differente per la lunghezza differente del cavo, per assicurarci là non saremo problema durante la consegna del prodotti.
1. Se il diametro della ruota è più lungo di 2 metri, stiamo utilizzando tutta la ruota d'acciaio per imballare i prodotti
2. Se il diametro della ruota è fra 1.4meters a 1.8meters, stiamo usando la struttura d'acciaio e sottoposto a fumigazione legno per imballare i prodotti.
3. Se il diametro della ruota è più di meno di 1.4meters, utilizzeremo la ruota di legno sottoposta a fumigazione per imballare i prodotti
4. Per l'imballaggio dei cavi elettrici e di piccola quantità di cavi, utilizzeremo la scatola di legno sottoposta a fumigazione per imballare.
Persona di contatto: Peter
Telefono: 86-13958364836
Pulegge per puleggia in nylon MC per puleggia di tesatura della trasmissione

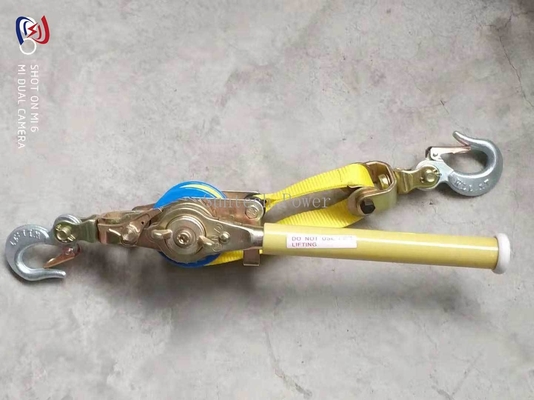

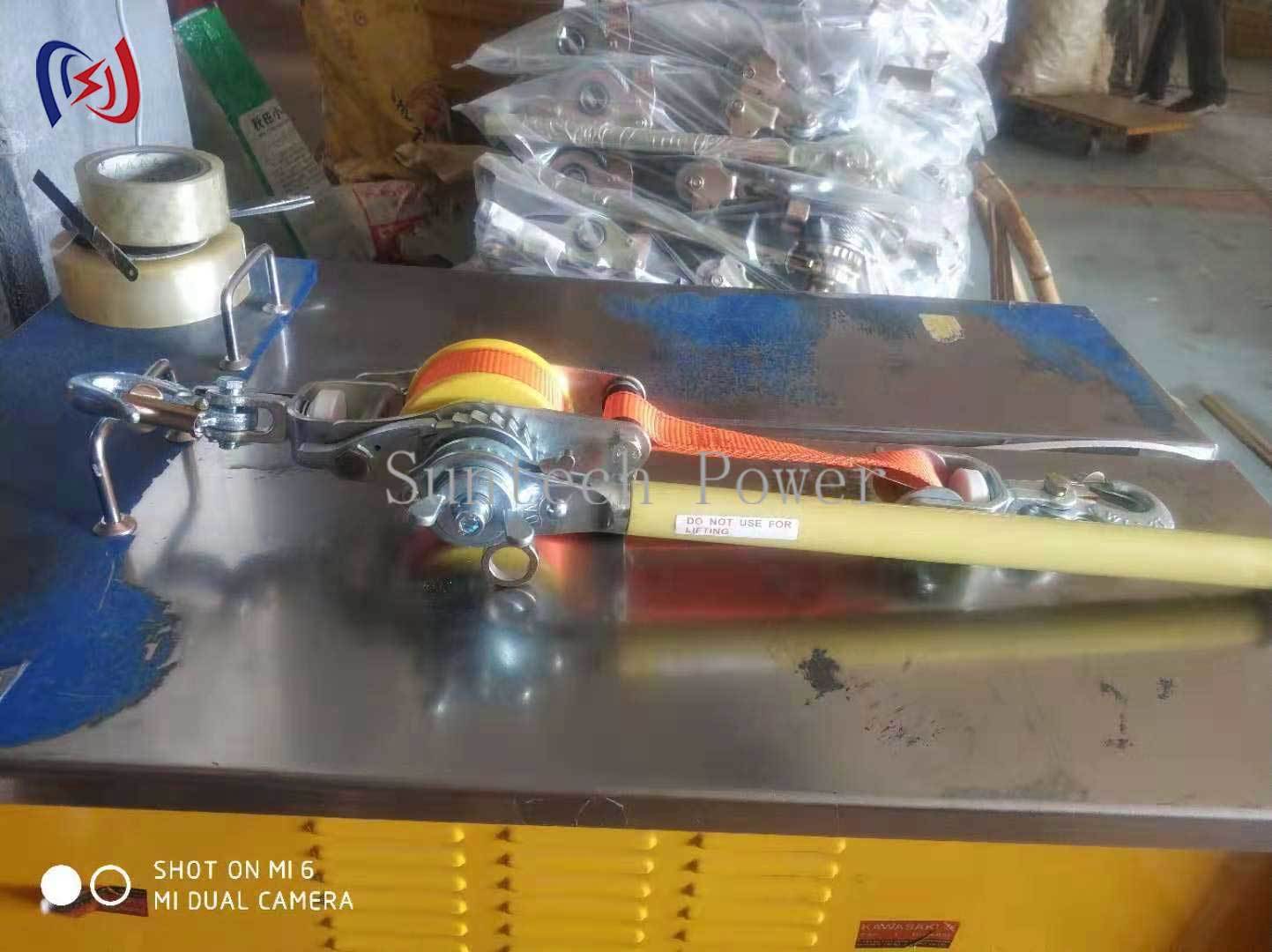

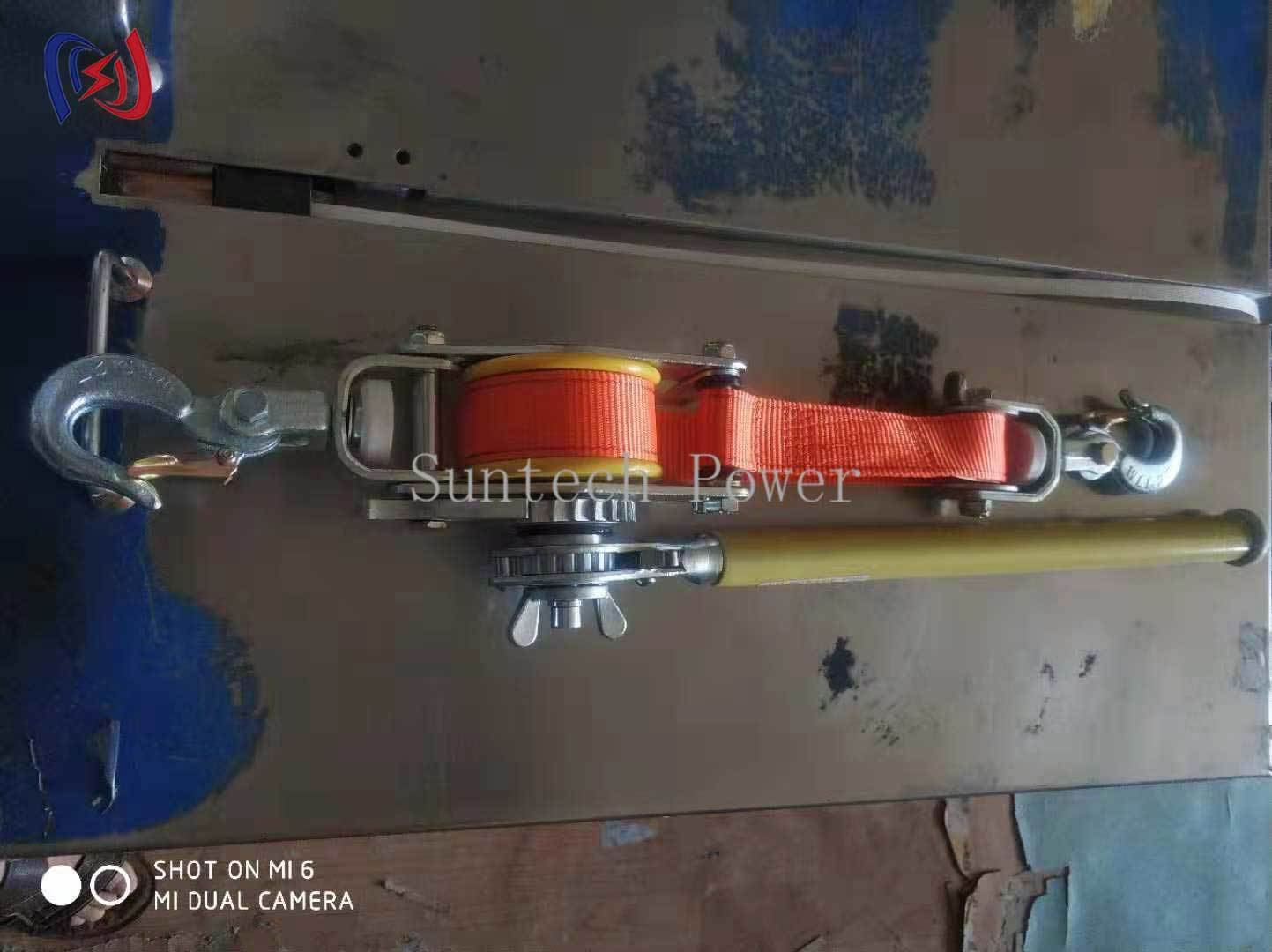

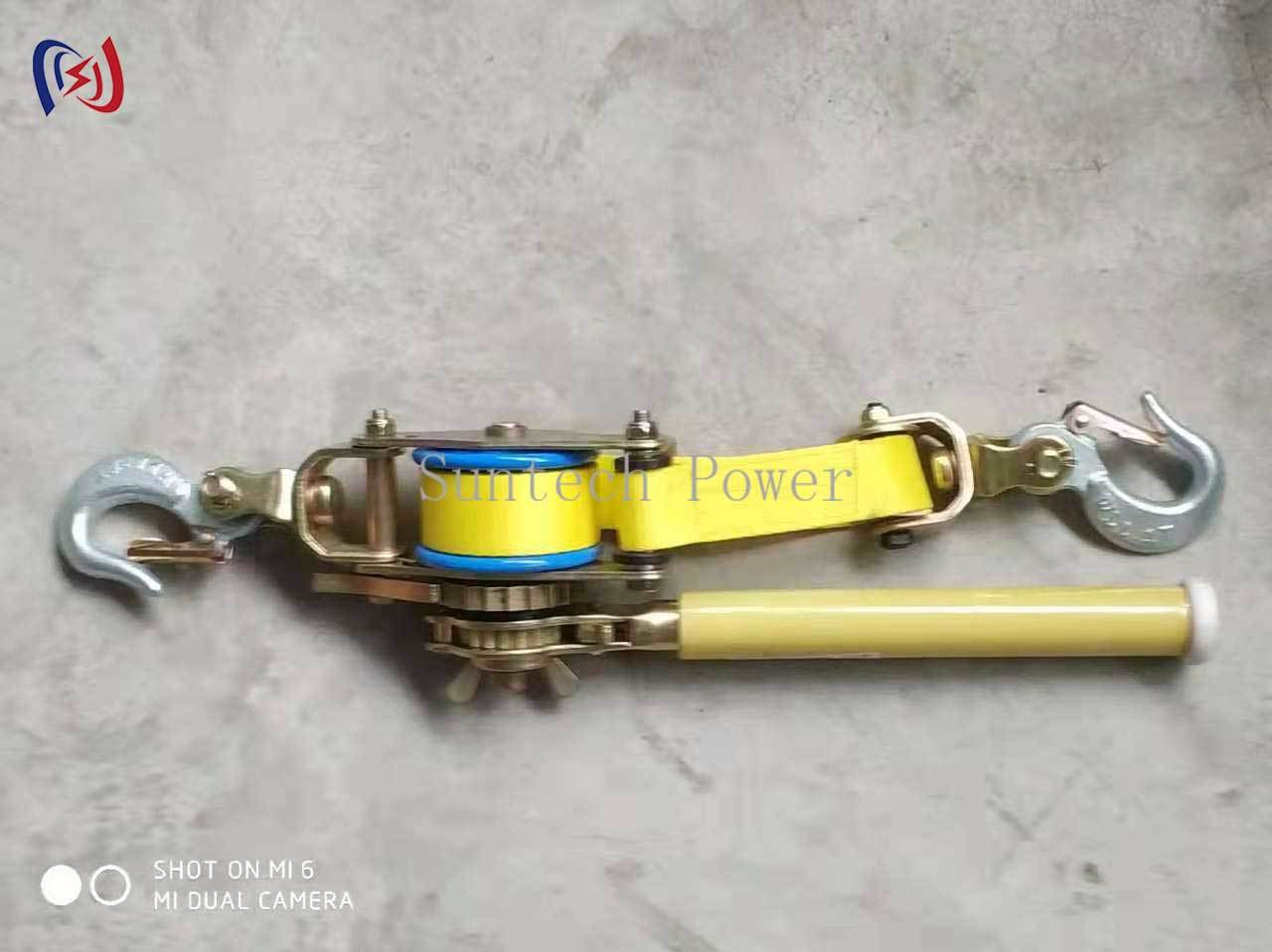

Prezzo di fabbrica MC Cavo conduttore in nylon che stringe il paranco con gancio
