Strumenti Co., srl del macchinario di potere di Ningbo Suntech.
Produttore ed esportatore professionali del campo di Electric Power
 |
| Luogo di origine: | Ningbo, Cina |
| Marca: | Suntech |
| Certificazione: | ISO9001,CCC |
| Numero di modello: | ACSR |
| Quantità di ordine minimo: | 1000M |
|---|---|
| Prezzo: | Get the newest price |
| Imballaggi particolari: | Cassa o contenitori di legno esportatori |
| Tempi di consegna: | 15-20 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 3000ton/month |
| Nome: | Conduttore di alluminio Steel Reinforced | Tipo: | Nudo |
|---|---|---|---|
| Uso: | Linea di trasmissione | Materiale di isolamento: | Nessun |
| Tensione nominale: | 220kv | Conduttore: | AAC/ACSR/AAAC |
| Evidenziare: | Conduttore di alluminio nudo Steel Reinforced di Acsr,Cavo di alluminio nudo sopraelevato,L'acciaio ha rinforzato tutto il conduttore della lega di alluminio |
||

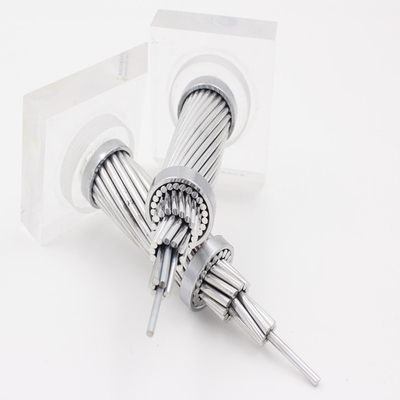

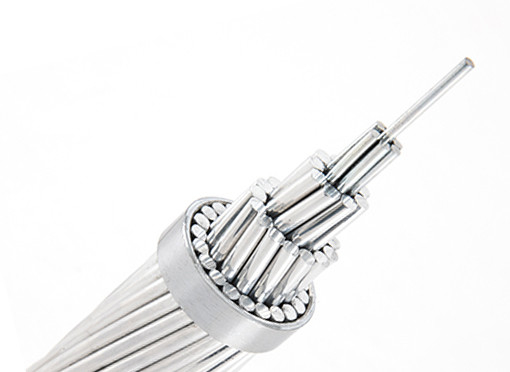

Il conduttore di alluminio Steel Reinforced (ACSR) è conduttore concentrico incagliato con uno o più strati di cavo di alluminio tirato duro 1350-H19 sul centro galvanizzato del filo di acciaio. Il centro può essere singolo cavo o incagliato secondo la dimensione. Il cavo d'acciaio del centro è disponibile nella galvanizzazione della classe A, di B o della classe C per protezione contro la corrosione. La protezione contro la corrosione supplementare è diretto disponibile l'applicazione di grasso al centro o all'infusione del conduttore completato con grasso.
La proporzione di acciaio e di alluminio in un conduttore di ACSR può essere selezionata in base alla forza meccanica ed alla capacità di carico corrente esigenti da ogni applicazione.
I conduttori di ACSR sono riconosciuti per la loro annotazione dell'economia, dell'affidabilità e del rapporto favorevole di forza/peso. I conduttori di ACSR combinano la conducibilità leggera e buona di alluminio con la forza e l'irregolarità ad alta resistenza dell'acciaio. Nella linea progettazione, questo può fornire le più alte tensioni, meno depressione e le lunghezze di portata più lunghe che ottenibili la maggior parte degli altri tipi di conduttori sopraelevati.
Fabbricazione di Midal e fornire ACSR bobine di legno/d'acciaio non restituibili o sulle bobine d'acciaio restituibili secondo il requisito di cliente.
Caratteristiche tecniche di ACSR basate sulle BS standard 215
| Nome in codice | Area di alluminio nominale | Arenamento e diametro di cavo | Area sezionale di alluminio | Area sezionale totale | Approssimativamente diametro esterno | Approssimativamente di massa | Resistenza calcolata di CC a 20Oc | Calcolato rompendo carico | |
| Al | Acciaio | ||||||||
| millimetro2 | No./mm | millimetro2 | millimetro2 | millimetro | kg/km | ohm /km | kN | ||
| CONIGLIO | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
| CANE | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
| LUPO | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
| DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
| LYNX | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
| ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Caratteristiche tecniche di ACSR basate su ASTM standard B 232
| Nome in codice |
Termine nominale AWG/MCM |
Arenamento e diametro di cavo | Area sezionale di alluminio | Area sezionale totale | Approssimativamente diametro esterno | Approssimativamente di massa | Resistenza calcolata di CC a 20Oc | Calcolato rompendo carico | |
| Al | Acciaio | ||||||||
| No./mm | millimetro2 | millimetro2 | millimetro | kg/km | Ω/km | kN | |||
| La Turchia | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
| Cigno | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
| Passero | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
| Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
| Raven | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
| Quaglia | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
