Luogo di origine: | Ningbo, Cina |
Marca: | Suntech |
Certificazione: | ISO9001,CCC |
Numero di modello: | ACSR |
Quantità di ordine minimo: | 2000m |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Cassa o contenitori di legno esportatori |
Tempi di consegna: | 10-15 giorni feriali |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 3000ton/month |
Nome: | Conduttore di alluminio Steel Reinforced | Tipo: | Nudo |
---|---|---|---|
APPLICAZIONE: | Linea di trasmissione | Materiale di isolamento: | Nessun |
Norma: | Griglia dello stato, centrale elettrica | Materiale: | Alluminio |
Evidenziare: | Cavo di alluminio nudo di ACSR,L'acciaio ha rinforzato il conduttore della lega di alluminio,Linea di trasmissione conduttore di alluminio nudo |

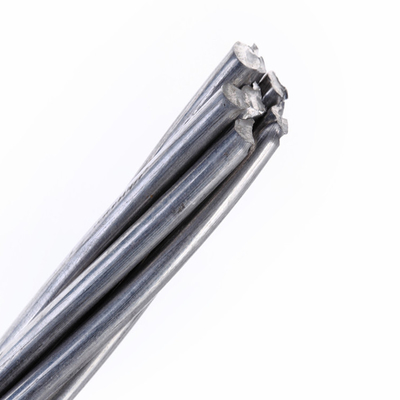

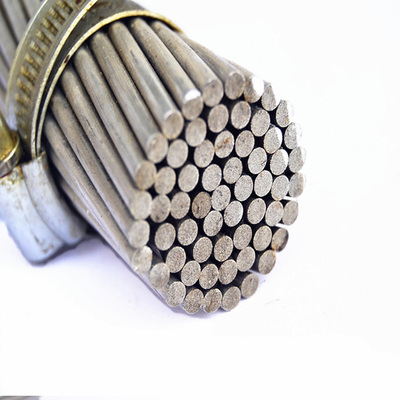

Conduttore nudo di aac/acsr/aaac
1 applicazione
(AAC e ACSR) è stata ampiamente usata in elettrodotti con i vari livelli di tensione, perché hanno tali buone caratteristiche come la struttura semplice, l'installazione conveniente e la manutenzione, la grande capacità della trasmissione di basso costo. E sono inoltre adatte a stenditura attraverso le valli dei fiumi ed i posti in cui le caratteristiche geografiche speciali esistono.
Una prestazione di 2 servizi
(la temperatura di funzionamento da sempre ammissibile 1).The per il conduttore aereo è 70Oc.
(2).Under la circostanza che il clima raro sta presentandosi e minimo del tasso di copertura del ghiaccio nell'area di ghiaccio pesante, il più grande sforzo di cavo al punto più basso della depressione non dovrebbe superare 60% del potere distruttivo a breve termine.
(i conduttori di collegamento 3).When, il conduttore accanto al tubo di collegamento non possono essere prominenti. Altrimenti, la forza sui conduttori di funzionamento sarà squilibrata. Dopo che i connettori sono installi, il tubo di collegamento dovrebbe essere dipinto da vernice a prova d'umidità per proteggerla da corrosione.
Caratteristiche tecniche di ACSR basate sulle BS standard 215
Nome in codice | Area di alluminio nominale | Arenamento e diametro di cavo | Area sezionale di alluminio | Area sezionale totale | Approssimativamente diametro esterno | Approssimativamente di massa | Resistenza calcolata di CC a 20Oc | Calcolato rompendo carico | |
Al | Acciaio | ||||||||
millimetro2 | No./mm | millimetro2 | millimetro2 | millimetro | kg/km | ohm /km | kN | ||
CONIGLIO | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
CANE | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
LUPO | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Caratteristiche tecniche di ACSR basate su ASTM standard B 232
Nome in codice |
Termine nominale AWG/MCM |
Arenamento e diametro di cavo | Area sezionale di alluminio | Area sezionale totale | Approssimativamente diametro esterno | Approssimativamente di massa | Resistenza calcolata di CC a 20Oc | Calcolato rompendo carico | |
Al | Acciaio | ||||||||
No./mm | millimetro2 | millimetro2 | millimetro | kg/km | Ω/km | kN | |||
La Turchia | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Cigno | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Passero | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Raven | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Quaglia | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
