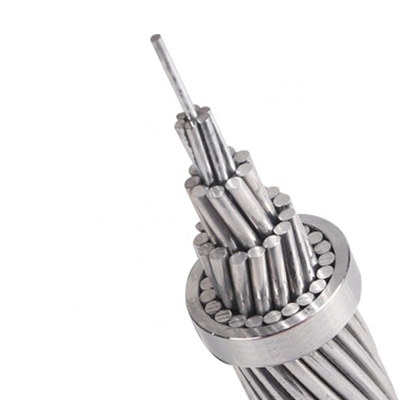

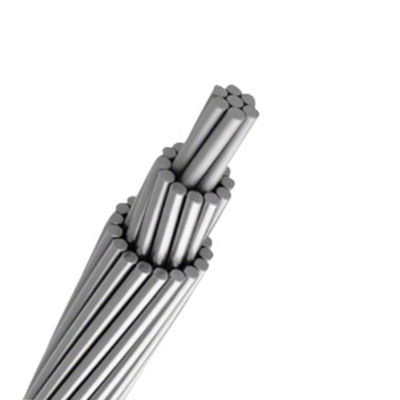

Trasporto di energia sopraelevato di Solid Type For di ACSR del conduttore di alluminio nudo delle alci

Il conduttore della zebra di ACSR appartiene a ACSR-BS215. C'è punto comune con il conduttore delle alci del acsr. Tutte consistono di 54 di alluminio e dei 7 acciai. Ma l'altra specificazione del conduttore della zebra del acsr è completamente differente dal conduttore delle alci. Il diametro di alluminio e dell'acciaio è lo stesso. Sono di 3,18 millimetri. Dal calcolo, possiamo sapere che il diametro esterno è di 28,62 millimetri. Poi l'area sezionale totale è 484,50 mm2 e l'area sezionale di alluminio è 428,90 mm2. Il peso è inoltre una prova semplice, massa lineare totale dovrebbe essere 1621 kg/km. Poi il suo carico di rottura calcolato è 13190 Dan. Quando il conduttore della zebra del acsr sta funzionando, la valutazione corrente è 635 A. A ℃ 20, la resistenza calcolata di CC è 0,0674 Ω/km.



Nome in codice		conduttore della zebra del acsr
Area di alluminio nominale millimetro 2		400
Incaglio della struttura	Al no.	54
	Diametro di Al.	3,18
	St no.	7
	Diametro della st	3,18
Area sezionale di alluminio	millimetro 2	428,9
Area sezionale totale	millimetro 2	484,5
Diametro esterno	millimetro	28,62
Totale	kg/km	1621
Calcolato rompendo carico	Dan	13190
Calcoli la resistenza di CC a ℃ 20	Ω/km	0,0674



Come tutti sanno, il conduttore della zebra del acsr ha la struttura semplice, che significa la manutenzione facile. E l'alluminio è la materia prima principale del conduttore della zebra del acsr, in modo da ha relativamente il prezzo basso e grande capacità della trasmissione.

Che cosa è più, il conduttore della zebra del acsr può essere facile da essere adatta alla stenditura dei termini geografici speciali quali i fiumi e la valle. Così è ampiamente usato nella trasmissione sopraelevata. Ed a causa di questo conduttore ha forza ad alta resistenza ed il peso leggero, conduttore della zebra del acsr è adatto da coprire le portate extra-lunghe di meno supporto.
