556,5 il MCM si è tuffato conduttore di alluminio nudo Steel Reinforced di ACSR

Dettagli:

Luogo di origine:	NINGBO, CINA
Marca:	Suntech
Certificazione:	ISO9001,CCC
Numero di modello:	ACSR

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5000m
Prezzo:	Negotiation
Imballaggi particolari:	Cassa o contenitori di legno esportatori
Tempi di consegna:	10-15 giorni feriali
Termini di pagamento:	L/C, T/T, Western Union
Capacità di alimentazione:	8000Ton/Month

Contatto

Descrizione di prodotto dettagliata

Nome:	Conduttore di alluminio Steel Reinforced della colomba ACSR	Oggetto:	Conduttore nudo
Uso:	Elettrodotto	Isolamento:	NO
Norma:	Griglia dello stato, centrale elettrica	Lista materiale:	Alluminio
Evidenziare:	Conduttore di alluminio 556 , 5 MCM di ACSR , Linea sopraelevata conduttore di ACSR

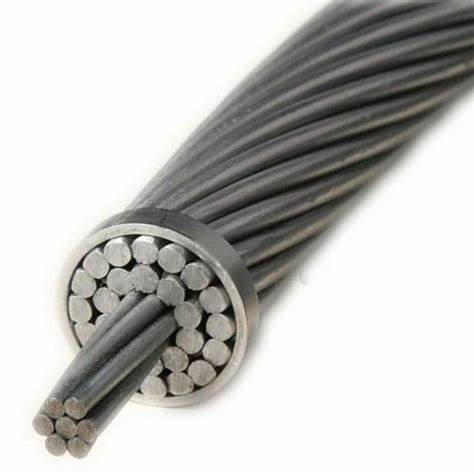

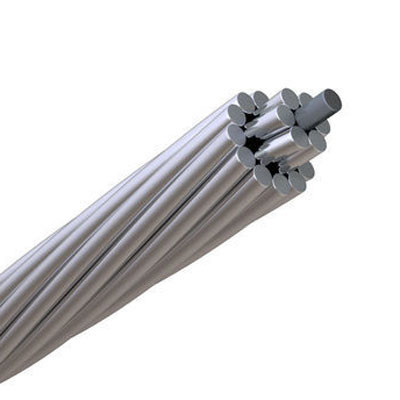

556,5 il MCM si è tuffato conduttore di alluminio Steel Reinforced di ACSR

Che cosa è 556,5 cavo della colomba ACSR?

D'acciaio di alluminio dei conduttori di rinforzo (ACSR), anche conosciuto come conduttori di alluminio nudi, sono uno dei conduttori più ampiamente usati per la trasmissione. 556,5 il MCM si è tuffato cavo di ACSR consiste di uno o più strati di di alluminio trefolo sopra il centro d'acciaio ad alta resistenza che può essere singoli o fili multipli secondo il requisito. Ci possono essere varie combinazioni d'incaglio di Al e di fili di acciaio che prestano la flessibilità ottenere la capacità di carico corrente adatta e la forza meccanica per l'applicazione.

Che cosa è le specifiche 556,5 del cavo della colomba ACSR di MCM?

Dimensione (AWG o MCM): 556,5

Arenamento (AL/STL): 26/7

Pollici del diametro: Alluminio: 0,1463

Pollici del diametro: Acciaio: 0,1138

Pollici del diametro: Il centro d'acciaio: 0,3414

Pollici del diametro: Cavo OD: 0,927

Peso lb/1000FT: Alluminio: 525,0

Peso lb/1000FT: Acciaio: 241,0

Peso lb/1000FT: Totale: 766,0

Contenuto %: Alluminio: 68,53

Contenuto %: Acciaio: 31,47

Rate Breaking Strength (libbre.): 22.500

OHMS/1000ft: CC a 20ºC: 0,0306

OHMS/1000ft: CA a 75ºC: 0,038

Ampacity: 726 amp

Che cosa è l'applicazione 556,5 del cavo della colomba ACSR?

556,5 il cavo della colomba ACSR è adatto ad uso in tutte le portate pratiche sui pali di legno, sulle torri della trasmissione e su altre strutture. Le applicazioni variano dalle linee di altissima tensione e lunghe (EHV) di trasmissione alle portate di sotto-servizio alle tensioni di utilizzazione o di distribuzione sui locali privati.

Il conduttore di ACSR (d'acciaio di alluminio del conduttore di rinforzo) ha un'annotazione di servizio lunga a causa della sue economia, affidabilità e forza al rapporto di peso. La conducibilità leggera ed alta combinata di alluminio con forza del centro d'acciaio permette alle più alte tensioni, a meno depressione ed alle portate più lunghe che tutta l'alternativa.

Che cosa è le norme 556,5 del cavo della colomba ACSR?

Cavo di alluminio di ASTM B-230, 1350-H19 per gli usi elettrici

Conduttori di alluminio di ASTM B-231, disposizione concentrica incagliati

Conduttori di alluminio di ASTM B-232, concentrico posto incagliato, d'acciaio rivestito di rinforzo (ACSR)

Cavo d'acciaio rivestito di alluminio del centro di ASTM B-341 per i conduttori di alluminio, d'acciaio di rinforzo (ACSR/AZ)

Lo zinco di ASTM B-498 ha ricoperto il cavo d'acciaio del centro per i conduttori di alluminio, d'acciaio di rinforzo (ACSR)

Conduttore List dello scoiattolo da scegliere

Nome in codice		conduttore dello scoiattolo del acsr
Area di alluminio nominale millimetro 2		20
Incaglio della struttura	Al no.	6
	Diametro di Al.	2,11
	St no.	1
	Diametro della st	2,11
Area sezionale di alluminio	millimetro 2	20,94
Area sezionale totale	millimetro 2	24,43
Diametro esterno	millimetro	6,33
Totale	kg/km	85
Calcolato rompendo carico	Dan	788
Calcoli la resistenza di CC a ℃ 20	Ω/km	1,368
Valutazione corrente		109
